VERDO PP1103 - источник питания 60 В, 10А, 200 Вт

Описание VERDO PP1103

Источник питания VERDO PP1103 программируемый лабораторный имеет импульсную схемотехнику, благодаря чему при компактном размере и небольшой цене обеспечивают выходное напряжение до 60 В, ток до 10 А и мощностью до 200 Вт.

Цветной графический дисплей лабораторного источника питания VERDO PP1103 позволяет строить на экране тренды измеренных выходных напряжения и тока, а USB – интерфейс с поддержкой SPCI команд дает возможность управлять режимами работы источника питания с ПК.


Возможности и преимущества

• 2,8-дюймовый цветной графический ЖК- дисплей, 240×320, 65536 цветов;
• Режимы стабилизации напряжения и стабилизации тока;
•  Одновременная индикация установленных и измеренных выходных параметров, в т.ч. мощности;
• Отдельная кнопка отключения нагрузки;
• Функция мониторинга выходного сигнала в графической форме;
• Режим работы по списку (тайминг) на 10 групп;
• Память на 4 группы параметров;
•  Защита по току и напряжению с возможностью задания пороговых значений;
• Запоминание установок при выключении прибора;

Одноканальные программируемые лабораторные источники питания VERDO PP1100 имеют импульсную схемотехнику, благодаря чему при компактном размере, небольшой массе и небольшой цене обеспечивают выходные напряжения до 60В, токи до 10А и мощность до 300 Вт. Приборы снабжены функцией защиты по напряжению и току, памятью на 4 группы параметров и режимом работы по списку. Цветной графический дисплей позволяет строить на экране тренды измеренных самим прибором выходных напряжения и тока, а USB – интерфейс с поддержкой SPCI команд дает возможность полностью управлять режимами работы прибора с ПК. Все это делает VERDO PP1100 идеальным выбором для небольших лабораторий, ремонтных и сервисных служб, а также учебных заведений.

• Поддержка SCPI команд;
• Cистема охлаждения;

Интерфейсы

• USB порт 5 В /1 А для быстрой зарядки мобильных устройств
• Интерфейс USB-device

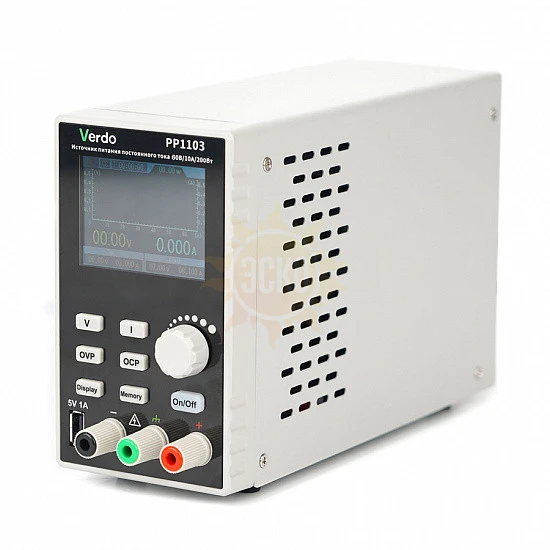

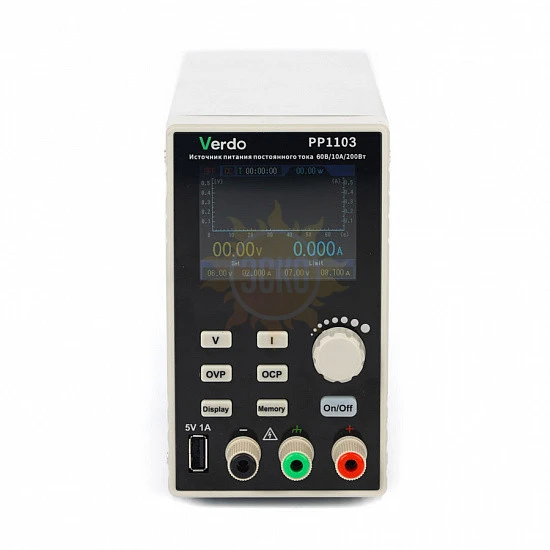

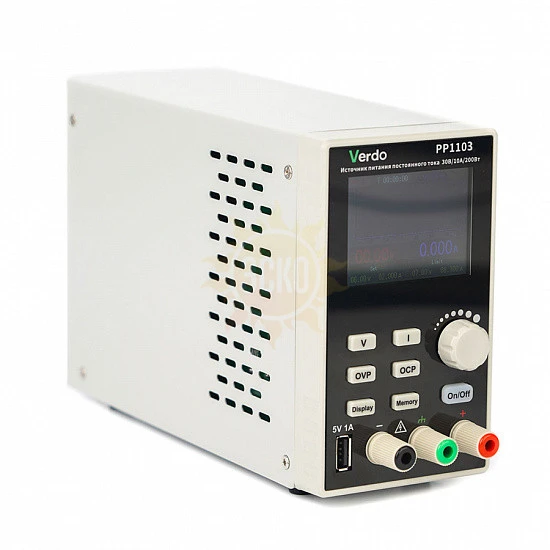

Внешний вид и органы управления

1. Область отображения.
2. Кнопка «Ток»: установка значения силы тока.
3. Ручка: выбор меню или изменение значения.
4. Кнопка настройки перегрузки по току: установка параметров защиты от перегрузки по току.
5. Кнопка вызова памяти: 5 наборов параметров канала могут быть сохранены для быстрого вывода. Нажмите и удерживайте эту клавишу, чтобы войти в интерфейс редактирования формы выходного сигнала.
6. Кнопка включения / выключения канала. Кнопка подсвечивается при включении канала. Нажмите и удерживайте эту клавишу, чтобы включить или выключить функцию автоматического запуска при включении питания.
7. Выходные разъёмы источника питания.
8. USB-порт для зарядки (без функции чтения/ записи). Зарядка 5В/1А; Поддержка QC2.0, QC3.0, BC1.2, Apple, Huawei FCP, Samsung AFC, протокол быстрой зарядки 5 В, выход быстрой зарядки 9 В, максимальная мощность 12 Вт, при превышении максимальной мощности выход быстрой зарядки отключается.
9. Кнопка переключения между числовым и графическим отображением.
10.  Кнопка настройки защиты от повышенного напряжения: установка параметров защиты от перенапряжения.
11.  Кнопка «Напряжение»: установка параметров выходного напряжения.

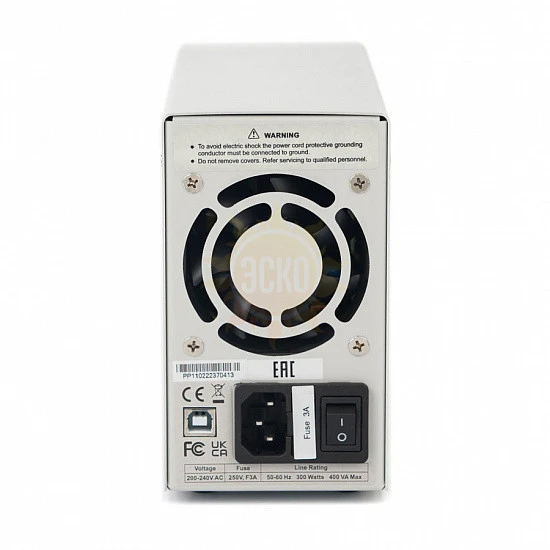

Задняя панель

1. Вентиляционное отверстие.
2. Кнопка питания: включение/выключение прибора.
3. Предохранитель.
4. Разъем питания переменного тока.
5. USB Порт: управление прибором с помощью программного обеспечения ПК.

Особенности прибора

Источник питания оснащён цветным ЖК дисплеем, на котором может отображаться информация в двух режимах: графическом и цифровом. Высококонтрастный и яркий дисплей позволяет комфортно работать с прибором и считывать показания. Блок питания имеет современный дизайн, а удобное расположение органов управления создают дополнительные удобство и комфорт в работе.

Экран прибора позволяет одновременно отображать установленные и измеренные значения напряжения, тока, а также позволяет выводить на экран потребляемую мощность подключенной нагрузки. Указанная функция может быть весьма полезна при разработке электронных устройств, а также при их диагностике и ремонте.

Для удобства работы источник питания оснащён памятью с возможностью быстрого вызова на 4 преднастройки.

Для формирования выходного сигнала произвольной формы в приборе реализована функция редактирования с возможностью задания 10 контрольных точек.

Источник питания оснащён USB-портом, что позволяет его подключать к ПК для более удобной работы.

Внешний вид окна ПО

Окно ПО управления можно разделить на несколько функциональных областей:

•  область отображения измеренных значений напряжения, силы тока и мощности;

•  область отображения графика изменения во времени измеренных значений напряжения, силы тока и мощности;

•  область установки значений напряжения, силы тока, пороговых значений напряжения, силы тока;

• область вызова преднастроек;

• область редактирования выходного сигнала произвольной формы;

ПО управления позволяет сохранять данные в формате Excel.
