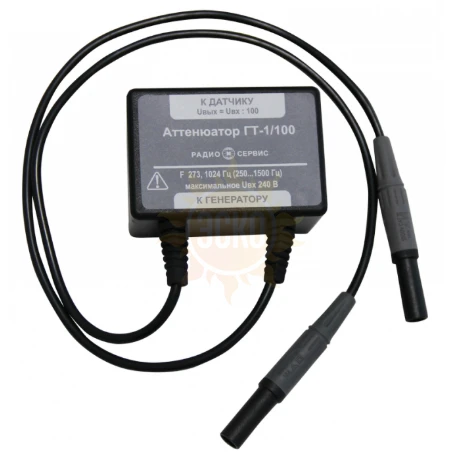

Аттенюатор ГТ-1/100

Аттенюатор ГТ-1/100 совместно с трассопоисковыми генераторами <Сталкер>  предназначен для проверки датчиков контроля изоляции к трассопоисковым приемникам <Сталкер>, таких как "А-рамка", ДКИ-Е, ДКИ-02.

Аттенюатор ГТ-1/100 (далее – аттенюатор) совместно с трассопоисковыми генераторами «Сталкер» предназначен для проверки датчиков контроля изоляции к трассопоисковым приемникам «Сталкер», таких как "А-рамка",  ДКИ-Е, ДКИ-02.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

• Коэффициент деления входного напряжения от генератора –  1:100.
• Максимально допустимое напряжение от генератора – не более 240 В.
• Рабочие частоты –   273, 1024 Гц  (250…1500 Гц).
• Входное сопротивление («К ГЕНЕРАТОРУ») – не менее 200 кОм.

УКАЗАНИЯ ПО ЭКСПЛУАТАЦИИ

Перед проведением работ по  поиску мест повреждения изоляции, с применением датчиков контроля изоляции – «А-рамка», ДКИ-Е, ДКИ-02, периодически рекомендуется проверять их работоспособность.

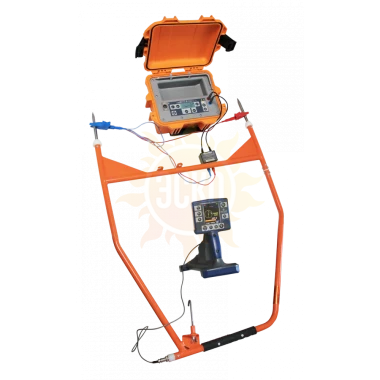

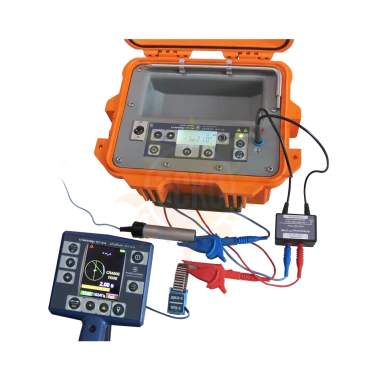

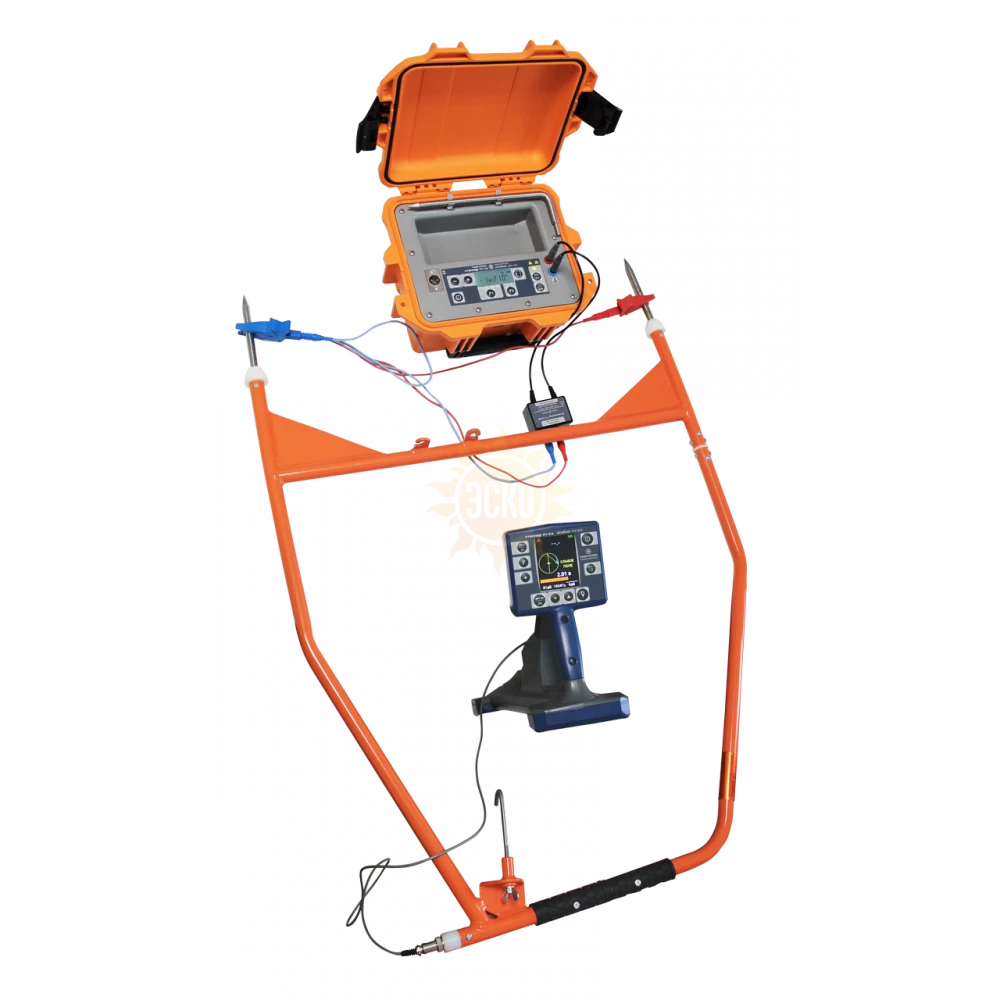

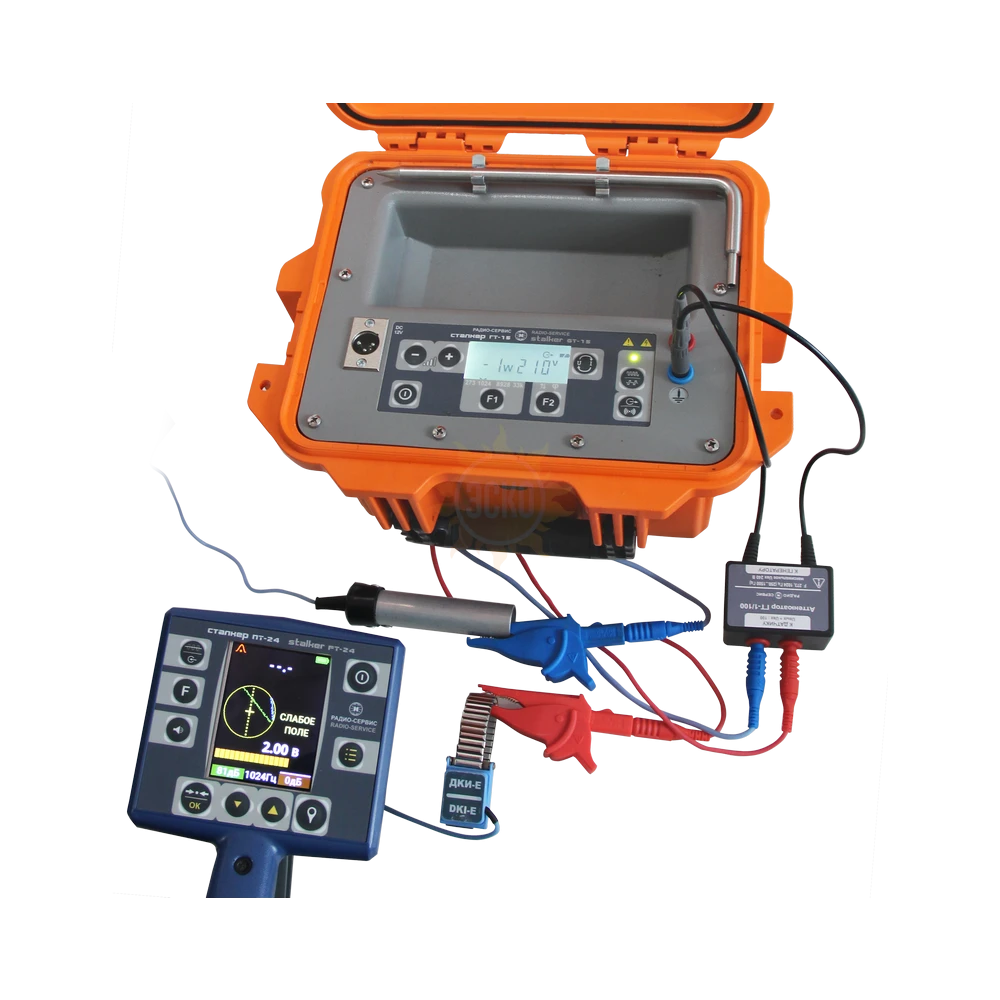

Для этого, подключите кабели аттенюатора к гнёздам «ВЫХОД» генератора. Кабели соединительные из комплекта генератора, подключите в гнёзда «К ДАТЧИКУ»  аттенюатора, затем с помощью зажимов типа «крокодил» подключите их штырям проверяемых датчиков «А-рамка», ДКИ-02 или к контактам (браслету и держателю) датчика ДКИ-Е.
Подключите проверяемый датчик к приемнику, включите приемник в режиме «ТРАССА-ДАТЧИК» и установите на нем частоту 273 Гц или 1024 Гц.
Включите генератор, установите рабочую частоту, как на приемнике и мощность 10 Вт. Дождитесь согласования генератора и снимите показания с вольтметра генератора (U ген).
Датчик считается исправным, если показания приемника по шкале «ТРАССА» находятся в пределах U ген /100  ± 0,2 В, как правило показания должны быть от 1,8 до 2,3 В.
ВНИМАНИЕ! Запрещается подавать напряжение к выходным гнездам «К ДАТЧИКУ».
После проверки сначала выключите генератор, затем выключите приемник, далее отсоедините кабели от датчиков и аттенюатор от генератора.
