Пробник N2783B

распечатать описание в PDF

Цена по запросу

Доставка в кратчайшие сроки

по Москве от 500 ₽

по России от 1000 ₽

Описание

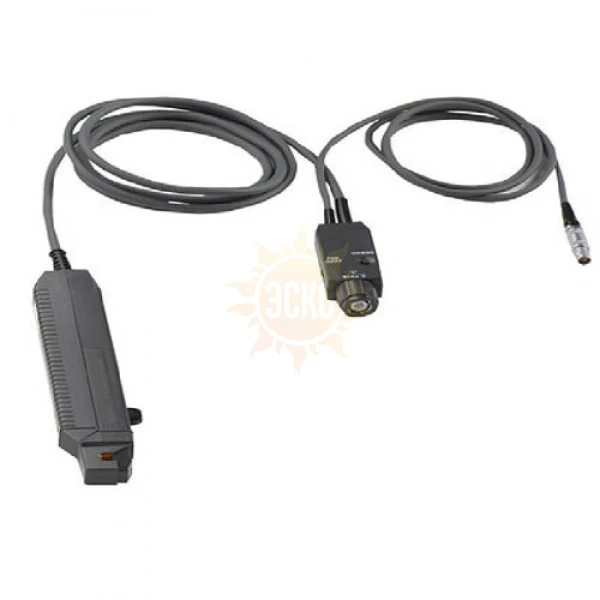

Токовый пробник N2783B постоянного и переменного тока, 100 МГц/30 А (СКЗ)

Совместимость с осциллографами Keysight серий 1000, 3000, InfiniiVision 2000X, 3000X, 5000, 6000, 7000, Infiniium 8000 и 9000. Для использования с осциллографами серии Infiniium 90000 требуется высокоимпедансный адаптер E2697A, а с осциллографами серии Infiniium 90000X — высокоимпедансный адаптер N5449A

Равномерная АЧХ в пределах полосы пропускания (от 0 до 100 МГц)
Измерение силы тока до 30 А (СКЗ)
Высокая точность измерений (1%) и отличное отношение сигнал/шум
Функция защиты от чрезмерно высоких значений входного сигнала
Прямое подключение к BNC разъему высокоимпедансного входа осциллографа
Клавиша размагничивания для устранения остаточной намагниченности в сердечнике пробника
Внешний источник питания Keysight N2779A позволяет подключать одновременно до трех пробников

Технические характеристики

Параметр	Значение
Полоса пропускания	0 (DC)...100 МГц
Время нарастания	< 3,5 нс
Максимальный ток	30 Aскз (AC/DC)
Коэффициент трансформации	0,1 В/A
Минимальная чувствительность	0,005 A
Погрешность	± 1 % (в диап. до 30 А)
Максимальный размер проводника	5 мм
Особенности	токовый пробник (тип «клещи») для измерения пост./ переменного (DC/ AC) тока без разрыва цепи. Подключение к осциллографам с входом BNC. Длина соед. кабеля 1,5 м (коннектор BNC), макс. импульсный ток 50 Aпик (<10 мкс), установка нуля (DC-zero) . Питание ±12 В пост., потребл. мощность 5,3 Вт. Макс. рабочее напряжение 300 В кат I, масса 240 гр. Для выполнения измерений в схемах с высокой плотностью монтажа, малый размер клещей обеспечивает подключение к проводникам в ограниченном пространстве.
