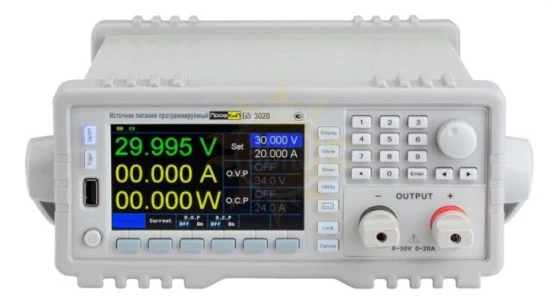

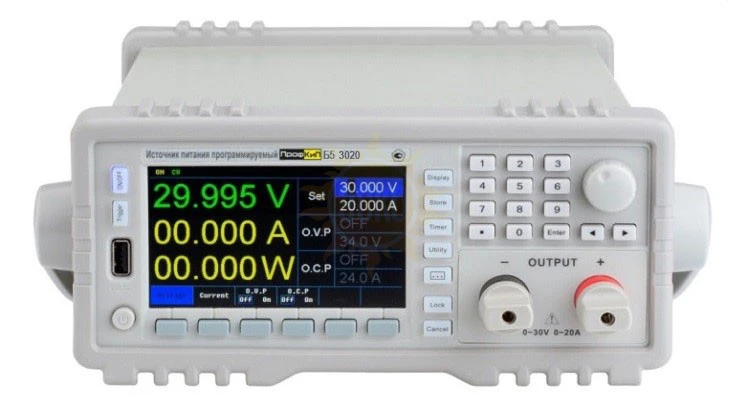

ПрофКиП Б5-3020 - Источник Питания (0…30 В; 20А)
распечатать
84431-22
до 24.01.2027
Назначение Программируемого Источника Питания ПрофКиП Б5-3020
Источники питания программируемые ПрофКиП Б5-3020 предназначены для питания стабилизированным напряжением и током узлов и схем радио-электронной аппаратуры, при проведении работ в процессах наладки, ремонта и лабораторных исследований. Источники питания отличает высокая точность установки и измерения выходных параметров (напряжения и тока в нагрузке), а так же возможность дистанционного управления параметрами в составе измерительных систем. Источники питания оснащены интерфейсом RS-232 и адаптивной системой охлаждения с низким уровнем шума.
Особенности И Преимущества Источника Питания ПрофКиП Б5-3020
- Количество каналов: 1
- Выходное напряжение: 0…30В
- Выходной ток: 0…20А
- Индикация параметров на высокоинформативном ЖК дисплее с диагональю 11 см
- Защита от перегрузки, перенапряжения и перегрева
- Автоматическое переключение между режимами стабилизации напряжения и тока
- Блокировка управления во избежание случайного изменения параметров
- Отображение на дисплее сопротивления нагрузки
- Функции дистанционного управления
- Сохранение в памяти до 100 выходных параметров
- Управление выходными параметрами – ручное и дистанционное
- Включены в Госреестр средств измерений РФ
Основные технические и метрологические характеристики источника питания ПрофКиП Б5-3020
| Наименование характеристики | Значение |
| Количество каналов выходного напряжения (тока) | 1 |
| Выходное напряжение (дискретность установки) |
0…30 В (1 мВ) |
|
Абсолютная погрешность установки выходного напряжения Где U – устанавливаемое значение выходного напряжения (В) |
±(0,0003U + 0,01) В |
|
Абсолютная погрешность измерения выходного напряжения по встроенному вольтметру Где U – показания встроенного вольтметра (В) |
±(0,0002U + 0,005) В |
| Выходной ток (дискретность установки) |
0…20 А (1 мА) |
| Абсолютная погрешность установки силы тока |
± (0,004I + 0,01) А |
|
Абсолютная погрешность измерения силы тока по встроенному амперметру Где I – показания встроенного амперметра (А) |
± (0,003I + 0,01) А |
|
Нестабильность выходного напряжения при изменении напряжения питания на 10% от номинального Где U – напряжение, установленное на выходе источника (В) |
±(0,0001U + 4 мВ) |
|
Нестабильность выходного напряжения при изменении тока в нагрузке от ноля до максимального значения Где U – напряжение, установленное на выходе источника (В) |
±(0,001U + 5 мВ) |
| Пульсации и шумы выходного напряжения при токе в нагрузке 0,9Imax, не более |
30 мВ (значение «пик-пик») |
| Пределы установки ограничения по напряжению (В) |
0,1…34 |
| Пределы установки ограничения по току (А) |
0,1…24 |
Принцип действия источников питания основан на преобразовании напряжения сети в повышенное высокочастотное напряжение прямоугольной формы, с последующей широтно-импульсной стабилизацией, понижением, выпрямлением и фильтрацией. Управление режимами работы стабилизатора, измерение выходных параметров, ввод параметров и отображение их на дисплее, осуществляется с помощью встроенного микроконтроллера. Микроконтроллер так же обеспечивает интерфейсные функции источников.
Общие Данные Источника Питания ПрофКиП Б5-3020
| Дисплей | LCD, цветной. Диагональ 11 см |
| Количество разрядов вольтметра | 5 |
| Количество разрядов амперметра | 5 |

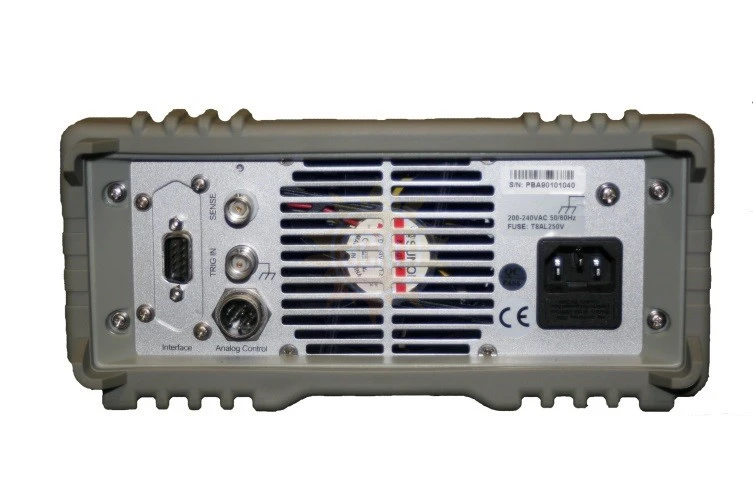

| Виды интерфейсных разъёмов | RS-232, RS-485, LAN (опция) |
| Аналоговое управление (опция) | |
| Параметры питания | Переменное напряжение 198…242 В 50/60 Гц. |
| Максимальная потребляемая мощность | 800 ВА |
| Нормальные условия эксплуатации | |
| Температура окружающей среды | 23±5°С |
| Относительная влажность не более | 80% |
| Рабочие условия эксплуатации | |
| Температура окружающей среды | 5…40°С |
| Относительная влажность не более | 80% |
| Габаритные размеры (ширина х высота х длинна) мм |
215 х 89 х 352 |
| Масса кг | 4.5 |
Комплект Поставки Источника Питания ПрофКип Б5-3020
- Источник питания 1 шт.
- Кабель питания 1 шт.
- Руководство по эксплуатации с методикой поверки ПРШН.418111.200 РЭ 1 шт.
- Диск (USB накопитель) с ПО 1 шт.
- Кабель интерфейсный RS-232 1 шт.
- Госреестр РФ 84431-22 до 24.01.2027PDF, 114.19 КБ
