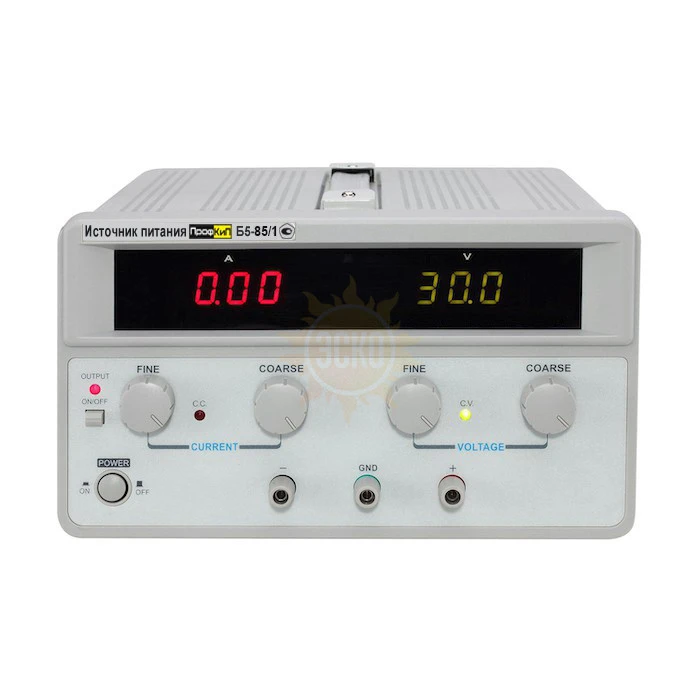

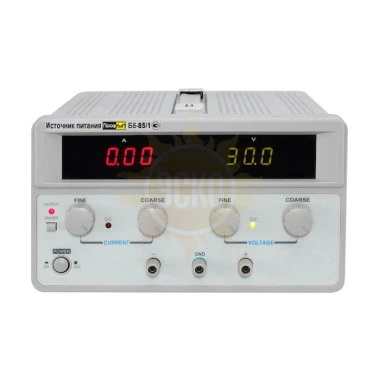

Описание ПрофКиП Б5-85/1 - Источник Питания (0… 60В, 0...10А)
Назначение источника питания ПрофКиП Б5-85
Импульсные источники питания ПрофКиП Б5-85 предназначены для питания стабилизированным напряжением и током узлов, и схем радиоэлектронной аппаратуры, при проведении работ в процессах наладки, ремонта и лабораторных исследований. Принцип действия источника питания основан на преобразовании напряжения питающей сети переменного тока в напряжение постоянного тока, которое потом преобразуется
в выходное напряжение источника питания при помощи широтно-импульсной модуляции с
последующей фильтрацией. Приборы включены в государственный реестр средств измерений РФ и допущены к применению в сфере метрологического контроля, разработаны и производятся на территории РФ российскими инженерами и электронщиками.
Особенности и преимущества источника питания ПрофКиП Б5-85
- Количество каналов: 1
- Выходное напряжение: 0…75В
- Выходной ток: 0…40А
- Выходная мощность: 1550 Вт
- Малая погрешность установки напряжения и тока
- Отсутствие дополнительной погрешности измерения напряжения и тока
- Малый уровень шумов и пульсаций
- Прочный корпус из металла, улучшающий электромагнитную совместимость с окружающим оборудованием
- Встроенная защита от перегрузок источника питания
- Встроенная защита от перегрева источника питания
- Графический многофункциональный дисплей
- Быстрая и удобная настройка напряжения и тока, благодаря раздельным ручкам регулировки
- Прозводство: Россия
- Госреестр средств измерений РФ
- Опция М101 в комплекте: блок памяти
- Опция S102 в комплекте: клеммы компенсации напряжения
- Опция интерфейс LAN в комплекте
Основные технические и метрологические характеристики источника питания ПрофКиП Б5-85
Модификация | ПрофКиП Б5-85 | |
Значение выходного напряжения основного канала, В | 0…75 | |
Значение выходного тока основного канала, А | 0…40 | |
Абсолютная погрешность установки напряжения по встроенному вольтметру | ± (0,002U + 0,02) В | |
Абсолютная погрешность измерения силы тока по встроенному амперметру | ± (0,005I + 0,04) А | |
Нестабильность выходного напряжения при изменении тока в нагрузке от ноля до максимального значения. | ± (0,002·Uвых + 0,01) | |
(В режиме стабилизации напряжения) | ||
Нестабильность выходного напряжения при изменении напряжения питания на 10% от номинального | ± (0,001·Uвых + 0,003) | |
(В режиме стабилизации напряжения) | ||
Пульсации выходного напряжения | не более 10 мВ | |
(среднеквадратическое значение) | ||
Нестабильность тока в нагрузке при изменении выходного напряжения | ± (0,002I + 10 мА) | |
(В режиме стабилизации тока) |
Общие данные источника питания ПрофКиП Б5-85
Напряжение питания Сеть переменного тока 198…242 В 50/60 Гц
Максимальная потребляемая мощность ВА 1800
Габаритные размеры 255×135×355
(ширина х высота х глубина) мм
Масса кг 6
Условия эксплуатации
Температура окружающей среды от +18 до +28
Относительная влажность не более 80%
Атмосферное давление, кПа от 84 до 106
Комплект поставки источника питания ПрофКип Б5-85
Источник питания 1шт
Кабель питания 1шт
Руководство по эксплуатации ПРШН.418111.202-2022 РЭ 1шт
Опции в комплекте
- Опция М101 в комплекте: блок памяти
- Опция S102 в комплекте: клеммы компенсации напряжения
- Опция интерфейс LAN в комплекте
- Госреестр РФ 84430-22 до 24.01.2027PDF, 1.03 МБ
