Система контроля стекла OPTRIS Bottom-Up

Подробные технические характеристики инфракрасной камеры Optris PI 450i G7/640i G7

• Детектор: матрица в фокальной области, без охлаждения
  PI 450i G7: 17 мкм x 17 мкм.
  PI 640i G7: 17 мкм x 17 мкм.
• Оптическое разрешение:
  PI 450i G7: 382 x 288 пикселей.
  PI 640i G7: 640 x 480 пикселей.
• Спектральный диапазон: 7,9 мкм.
• Диапазоны измерения :
  от 150 °C до 900 °C
  от 200 °C до  1500 °C.
• Диапазон прицеливания:
  от 0 °C до 250 °C.
• Частота регенерации изображения:
  PI 450i G7: 80 Гц / переключаемая до 27 Гц.
  PI 640i G7: 32 Гц/ 125 Гц@ 640 x 120 пикселей.

• Оптика (поле измерения (FOV)) PI 450i G7:
• 53° x 38° FOV / f = 7,7 мм или
  80° x 54° FOV/f= 5,7 мм.
• Оптика (поле измерения (FOV)) PI 640i G7 :
  60° x 45° FOV / f = 10,5 мм или
  90° x 64° FOV / f = 7,7 мм.
• PI 450i G7: Термическая чувствительность (NETD) при T_{объекта}= 650 °C = 150 мК.
  PI 640i G7: Термическая чувствительность (NETD) при T_{объекта}= 650 °C = 80 мК.
• Системная точность (При температуре окружающего воздуха 23 ±5 °C): ±2 °C или ±2 %, действует соответственно большее значение.
• Интерфейсы ПК: USB 2.0.
• Интерфейс процесса (PIF): 0–10 В вход, цифровой вход (макс. 24 В), 0–10 В выход.
• Температура окружающего воздуха (T_окр):
  PI 450i G7: от 0 °C до 70 °C.
  PI 640i G7: от 0 °C до 50 °C.
• Температура хранения:
  PI 450i G7: от –40 °C до 85 °C.
  PI 640i G7: от –40 °C до 85 °C.
• Относительная влажность воздуха: 10 – 95 %, без конденсации.
• Корпус (размер / класс защиты):
  PI 450i G7: 46 мм x 56 мм x 68 - 77 мм / IP 67 (NEMA 4).
  PI 640i G7: 46 мм x 56 мм x 76 - 100 мм / IP 67 (NEMA 4).
• Вес:
  PI 450i G7: 237 - 251 г, в зависимости от объектива.
  PI 640i G7: 269 - 340 г, в зависимости от объектива.
• PI450i G7: 25G и 50G, IEC 68-2-27 / IEC 68-2-6 (синусоидальный), IEC 68-2-64 (широкополосный шум)
  PI 640i G7: 25G и 50G, IEC 68-2-27 / IEC 68-2-6 (синусоидальный), IEC 68-2-64 (широкополосный шум)
• Крепление штатива: 1/4-20 UNC.
• Электропитание: через USB.

Подробные технические характеристики устройства Optris CTlaser 4M

• Диапазоны температуры (масштабируемые через кнопки программирования или входящее в комплект ПО)¹⁾:
  от 0 °C ... 500 °C (4ML)

• Спектральный диапазон: 2,2 - 6,0 мкм.
• Оптическое разрешение (90 % энергии):
  30:1 (4ML)

• Погрешность²⁾ (при температуре окружающего воздуха 23 ±5 °C): ± (0,3 % T_изм + 2 °C).
• Воспроизводимость (при температуре окружающего воздуха 23 ±5 °C): ± (0,1 % T_изм + 1 °C).
• Температурное разрешение (цифровое): 120 mK.
• Время настройки (90 % сигнала)³⁾: 90 μs.
• Коэффициент излучения / усиление (настраивается с помощью кнопок программирования или ПО): 0,100–1,100.
• Коэффициент пропускания (настраивается с помощью кнопок программирования или ПО): 0,100–1,100.
• Обработка сигнала  (настраивается с помощью кнопок программирования или ПО): удержание максимального, минимального значения, среднее значение; расширенные функции удержания с помощью порогового значения и гистерезиса.

Общие параметры

• Класс защиты: IP 65 (NEMA-4).
• Температура окружающего воздуха:
  Датчик: от –20 °C ... 70 °C.
  Электроника: от -20 °C ... 70 °C.
• Температура хранения:
  Датчик: от –40 °C ... 85 °C.
  Электроника: от -40 °C ... 85 °C.
• Относительная влажность воздуха: 10–95 %, без конденсации.
• Удар: IEC 60068-2-27 (25 G et 50 G)
• Вибрация:
  IEC 60068-2-6 (синусовая)
  IEC 60068-2-64 (широкополосный шум)
• Вес:
  Датчик: 600 г.
  Электроника: 420 г.

Электрические параметры

• Выходы/аналоговые: 0/4–20 мА, 0–5/10 В, термоэлемент J, K.
• Выход сигнала тревоги: 24 В/50 мА (со свободным коллектором).
• Опция: реле: 2 x 60 В постоянного тока / 42 В переменного тока AC_эфф; 0,4 A; с нулевым потенциалом.
• Выходы/цифровые (опция): USB, RS232, RS485, шина CAN, протокол DP сети PROFIBUS, сеть Ethernet.
• Полные выходные сопротивления:
  мА макс. 500 Ом (при 5–36 В постоянного тока)
  мВ мин. 100 кОм нагрузочное сопротивление
  термопара 20 Ом.
• Входы: программируемые функциональные входы для внешней настройки коэффициента излучения, компенсация фонового излучения, триггер (сброс функций удержания).
• Длины кабеля: 3 м (стандарт), 8 м, 15 м.
• Потребление электроэнергии (лазер): макс. 160 мА.
• Электропитание: 8–36 В постоянного тока.
• Лазер прицела 635 нм: 1 мВт, ВКЛ/ВЫКЛ. через электронный блок или ПО.

¹⁾ T_{объекта} > T_{изм. головки} +25 °C
²⁾ ε = 1, время настройки 1 с
³⁾ с динамической адаптацией при незначительных уровнях сигнала

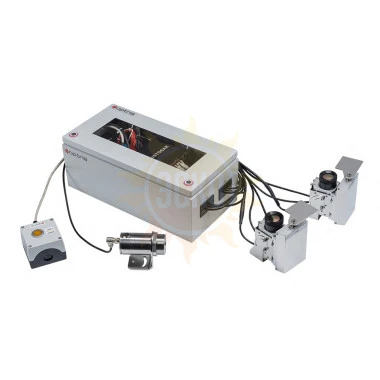

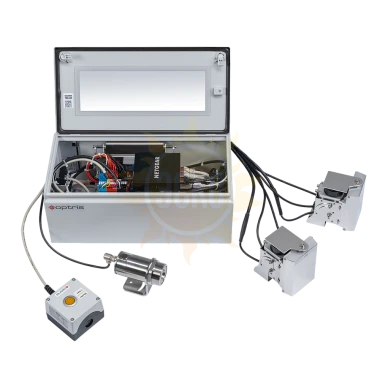

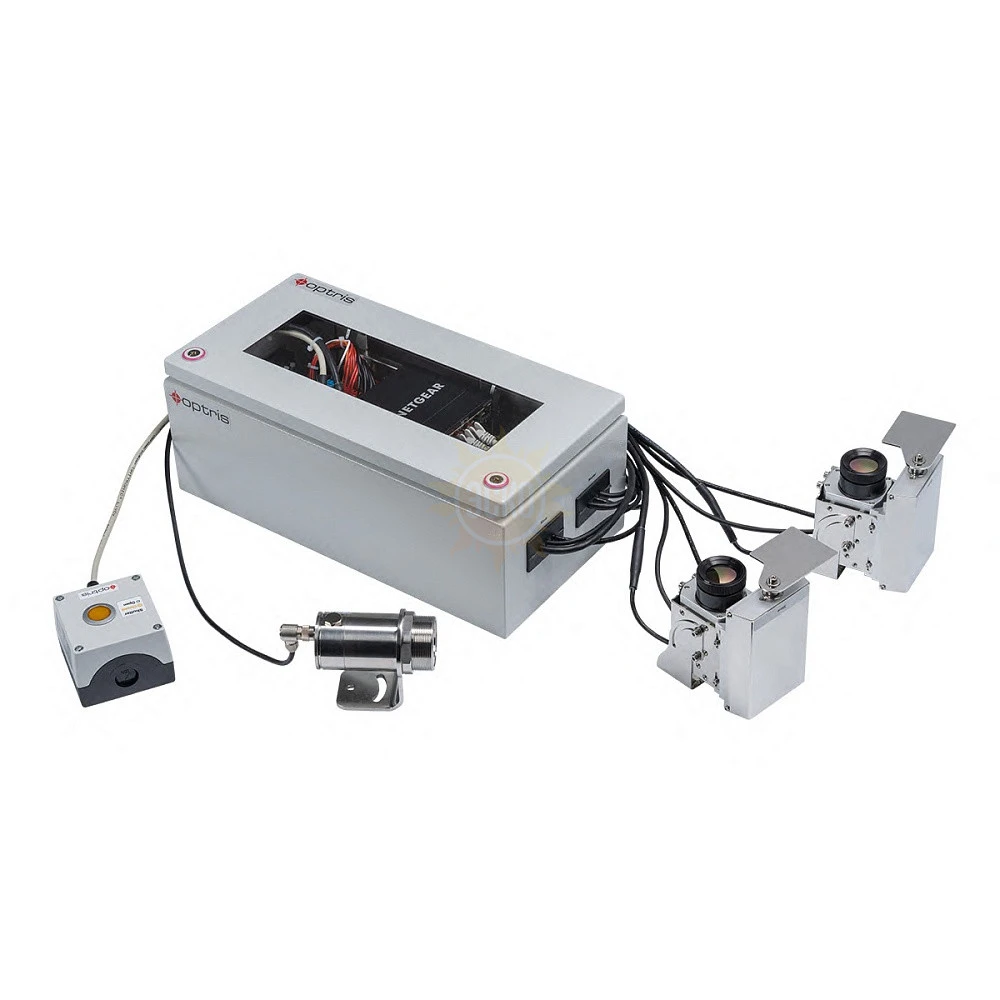

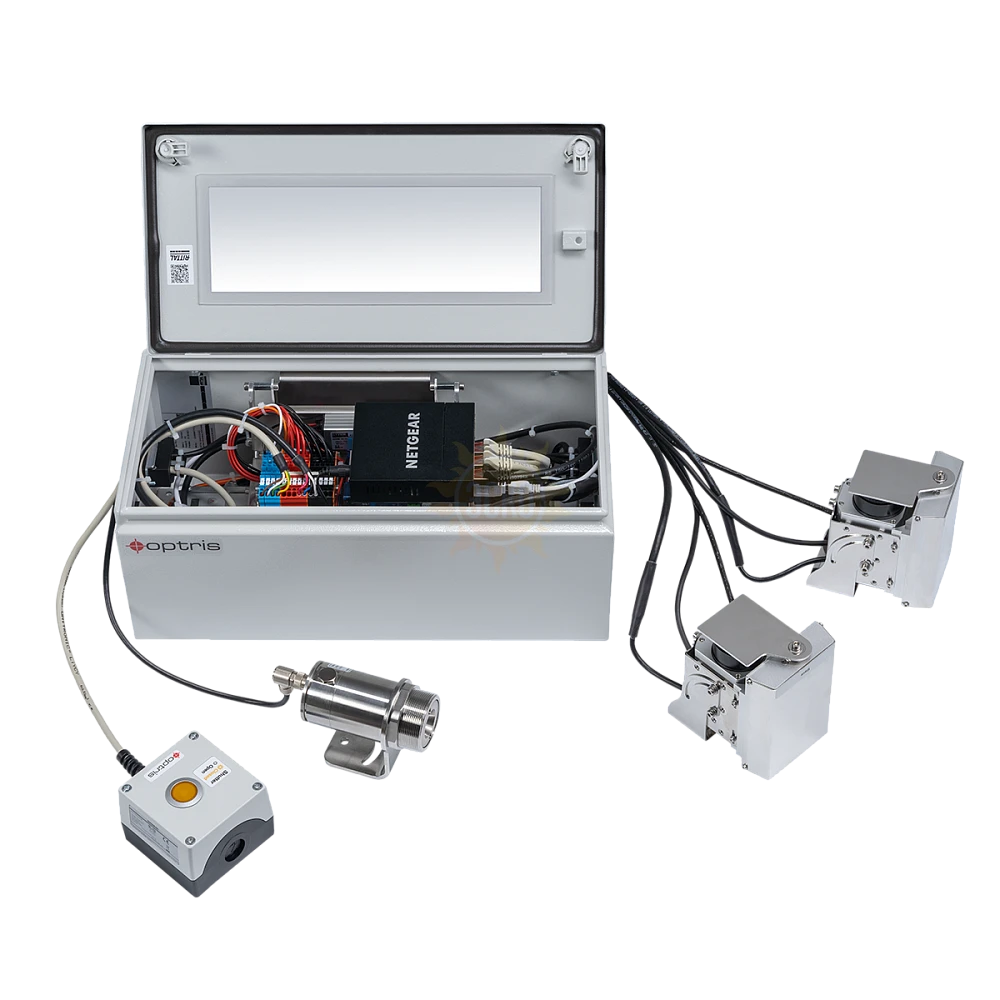

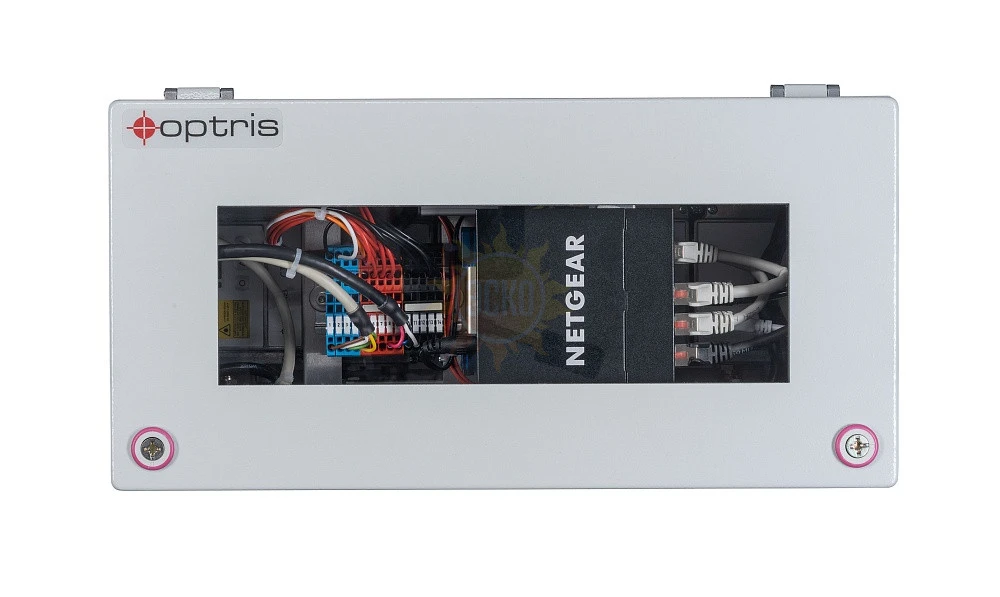

Комплект поставки (стандартный пакет) Bottom up glass

• Либо PI 640i G7 камеры  c 90° или 60° FOV камеры или PI 450i G7 камеры с 80° или 53° FOV
• 2x Интерфейс промышленного процеcса
• CTlaser 4ML датчик разбития стекла с интерфейсом USB
• 2x Система затвора DCLP с крепежными кронштейнами для тепловизора и эталонного датчика
• 2x USB-сервер Gigabit
• Комплект кабелей
• Блок дистанционного управления
• Пакет программного обеспечения
• Источник питания для первоначального запуска 100-230 В переменного тока/ 24 В постоянного тока
