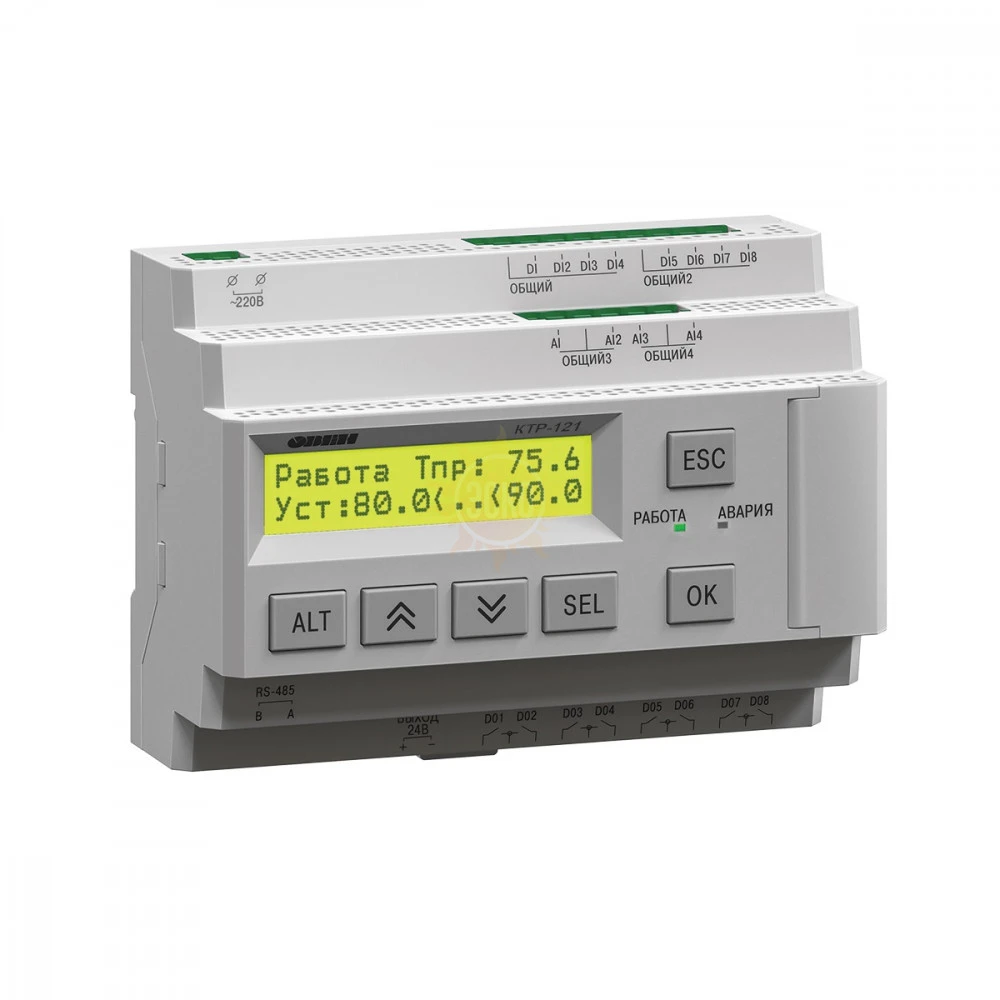

КТР-121 контроллер для автоматического управления котельной
распечатать
КТР-121 – это контроллер с готовыми алгоритмами для автоматизации котельной. Подходит для установки в блочно-модульных, стационарных, крышных водогрейных котельных, а также котельных с котлами наружного размещения и котельных с пристроенным ИТП. Управление горелкой осуществляется через встроенный менеджер горения. Контроллер управляет модулируемыми, одноступенчатыми, двухступенчатыми и трехступенчатыми горелками. По типу топлива поддерживаются газовые, жидкотопливные, комбинированные и электрические горелки.
Задачи автоматизации
Алгоритмы КТР-121 разделены по задачам автоматизации котельной. Линейка состоит из трех групп алгоритмов:
- КТР-121.01 – автоматика котла.
- КТР-121.02 – автоматика котельной.
- КТР-121.03 – автоматика отопления и ГВС.
Объединяя различные алгоритмы КТР-121 в единую систему, можно получить решение для сложных схем котельных. Комбинации алгоритмов позволяют подобрать оптимальный набор автоматики для котельной.
Конфигуратор схем автоматизации котельной
| КТР-121.220.02.20 | - 1 шт | - 12 240 руб. |
| КТР-121.220.03.20 | - 1 шт | - 12 240 руб. |
Котел 1Котел 2
Итого:24 480 руб.
Типовые схемы
Общие
|
Тп – температура в подающем трубопроводе Тн – температура наружного воздуха Тоб – температура в обратном трубопроводе Туг – температура уходящих газов Тот – температура в контуре отопления Тгвс – температура в контуре ГВС Тк – температура в тепловом контуре Тб – температура в бойлере Рп – давление в подающем трубопроводе |
Рот – давление в контуре отопления Ргвс – давление в контуре ГВС PDS – реле перепада давления PS – реле давления FS – реле протока НК – насос котловой НЦ – насос циркуляции НП – насос системы подпитки PSпд – реле давления подпитки (прессостат) М – клапан регулирующий с электроприводом |
Для каскада до 4-х котлов с контурами отопления и ГВС на теплообменник
Для каскада до 4-х котлов с контурами отопления на насосно смесительный узел и ГВС на бойлер
Схемы КТР-121.01
Условные обозначения
|
Тп – температура в подающем трубопроводе Тоб – температура в обратном трубопроводе Рп – давление в подающем трубопроводе PDS – реле перепада давления PS – реле давления |
FS – реле протока НК – насос котловой НРЦ – насос рециркуляции М – клапан регулирующий с электроприводом |
Для котла с насосом байпаса
Для котла с котловыми насосами
Для котла с котловыми насосами и насосом байпаса
Для котла с котловыми насосами и регулирование температуры на входе
Схемы КТР-121.02
Условные обозначения
|
Тп – температура в подающем трубопроводе Тн – температура наружного воздуха Тоб – температура в обратном трубопроводе Туг – температура уходящих газов Рп – давление в подающем трубопроводе PDS – реле перепада давления PS – реле давления |
FS – реле протока НК – насос котловой НРЦ – насос рециркуляции НЦ – насос циркуляции НП – насос системы подпитки PSпд – реле давления подпитки (прессостат) М – клапан регулирующий с электроприводом |
 |
 |
 |
| Для каскада из 2-х котлов с прямым управлением горелками | Для каскада до 4-х котлов с прямым управлением горелками | Для каскада до 4-х котлов с контролем параметров каждого котла |
Для каскада до 4-х котлов с сетевыми насосами
Для каскада до 4-х котлов с регулированием общей температуры обратной воды насосом байпаса
Для каскада до 4-х котлов с регулированием общей температуры обратной воды КЗР
Для каскада до 4-х котлов с сетевыми насосами и подпиткой
Для каскада до 4-х котлов с насосами байпаса на каждом котле
Для каскада до 4-х котлов с котловыми насосами и регулированием температуры обратной воды на каждом котле
Схемы КТР-121.03
Условные обозначения
|
Тк – температура в тепловом контуре Тб – температура в бойлере Тот – температура в контуре отопления Тгвс – температура в контуре ГВС Ргвс – давление в контуре ГВС Рот – давление в контуре отопления |
PDS – реле перепада давления НЦ – насос циркуляции НП – насос системы подпитки PSпд – реле давления подпитки (прессостат) М – клапан регулирующий с электроприводом |
Прямой контур отопления, контур отопления с насосно-смесительным узлом и ГВС на бойлер
Два контура отопления с насосно-смесительными узлами и ГВС на бойлер
Контур ГВС и отопления без подпитки
Два контура отопления без подпитки
Контур ГВС и отопление с подпиткой
Два контура отопления с подпиткой
Функциональные возможности
Общие
- Автоматическая смена ведущего котла по времени наработки.
- Исключение эффекта тактования котла.
- Защита от конденсата.
- Контроль разрежения в топке котла.
- Прогрев котла при первоначальном пуске.
- Контроль протока теплоносителя через котел.
- Управление подпиткой системы.
- Управление газовыми и жидкотопливными горелками с использованием стандартных контактов Т1-Т2, Т6-Т7-Т8 (pin-to-pin).
- Совместим с горелками мировых производителей: Weishaupt, CIB Unigas, Lamborghini, Rielo, Oilon, Baltur, EcoFlam, SAACKE и пр.
- Ведение журнала аварий с меткой времени.
- Диагностика работы всех узлов системы.
- Работоспособность котельной при выходе из строя датчика температуры прямой воды.
- Удаленное управление котельной.
- Поддержка датчиков РТ100, РТ1000, 100М и NTC10k.
Котловые регуляторы КТР-121.01
- Регулирование температуры теплоносителя на выходе котла.
- Защита от тактования котла.
- Совместимость с одно-, двух-, трехступенчатыми или модулируемыми горелками.
- Контроль давления теплоносителя.
- Защита водогрейного котла от конденсата.
- Удаленное управление котлом.
- Контроль аварий горелки.
Каскадные регуляторы КТР-121.02
- Регулирование температуры теплоносителя в общем трубопроводе.
- Погодозависимое регулирование по отопительному графику.
- Управление каскадом до 4-х котлов.
- Защита от тактования котлов.
- Совместимость с одно-, двух-, трехступенчатыми или модулируемыми горелками.
- Защита водогрейных котлов от конденсата.
- Автоматическая смена ведущего котла по времени наработки.
- Контроль аварий горелки.
- Контроль безопасности котельной (Пожар, Загазованность, Давление газа на вводе, Взлом).
- Контроль давления теплоносителя в общем трубопроводе.
- Управление насосами циркуляции в сетевом контуре. Ротация и ввод резерва.
- Управление подпиткой системы.
Тепловые регуляторы КТР-121.03
- Управление закрытыми контурами отопления и ГВС с теплообменниками.
- Управление открытыми контурами отопления с насосно-смесительными узлами и ГВС на бойлер.
- Контроль давления воды в контурах.
- Управление циркуляционными насосами с ротацией и автоматическим вводом резерва.
- Управление подпиткой системы.
- Регулирование по графику отопления.
- Режимы энергосбережения в ночное время и выходные дни.
- Автоматическая смена сезонов Зима/Лето по уличной температуре.
Расширение функциональных возможностей
Диспетчеризация
Наличие двух интерфейсов RS-485 позволяет включать КТР-121 в системы распределенной диспетчеризации. Информация с приборов на компьютер или мобильное устройство передается в SCADA-системы, облачный сервис, OPC-серверы и др. с помощью сетевых шлюзов.
Визуализации и индикация
Для оперативного контроля, координации технологического процесса с использованием передачи информации между котельной и диспетчерским пунктом используется визуализация. Она может быть реализована на мнемосхемах в облачных сервисах, SCADA-системах и т.д. Для удобства представления информации о состоянии котельной используют «местную» визуализацию с выводом на панель оператора.
При необходимости визуализации котельной предлагается использование линейки сенсорных панелей оператора СП3хх.
 |
Для операторов и наладчиков котельной может быть использована панель оператора ИПП120 в качестве выносного пульта. Панель объединяется с КТР-121 по линии RS-485, выступая в качестве мастера сети и собирает необходимые данные, представляя их оператору или наладчику. Варианты индикации с помощью информационной панели ИПП120 можно скачать по ссылке:КТР-121.01, КТР-121.02, КТР-121.03. |
Конфигурирование
Настройка линейки приборов КТР-121 может осуществляться как с лицевой панели, так и с помощью программы конфигуратор. Конфигуратор позволяет оперативно получить доступ ко всем параметрам прибора, а также тиражировать сохраненную конфигурацию на остальные имеющиеся приборы. Подключение осуществляется по интерфейсу USB (разъем типа microUSB). При подключении по USB внешние питание прибора обязательно.
Общекотельные аварии
КТР-121 имеет возможность контролировать общекотельные аварии и передавать их на диспетчеризацию. Для этого достаточно подключить модуль ПРМ-1 к каскадному или котловому регулятору по внутренней шине SPI.
|
Входные сигналы |
Контрольные лампы |
|
|
Работа в многоконтурных системах
КТР-121 позволяет управлять системами с 3-5 тепловыми контурами. Для этого к КТР-121.02 следует подключить два прибора КТР-121.03.
Подпитка закрытых контуров отопления
Для управления клапаном подпитки и группой подпиточных насосов в тепловых контурах, необходимо подключить модуль расширения ПРМ-1 к КТР-121.03.20.
Модуль расширения ПРМ
Внимание! Модуль расширения ПРМв комплект поставки не входит и приобретается отдельно.
ПРМ и КТР-121 совместимы только с одинаковыми номиналами напряжения питания (пример: КТР-121.220.02.20 совместим только с ПРМ-220.1).
Совместная работа
Правила связи
Для автоматизации сложных систем теплоснабжения используются приборы с разными алгоритмами, объединенные в единую сеть RS-485. При подборе оборудования следует руководствоваться 4-мя правилами:
- К одному КТР-121.02.41 можно подключить до 4-х приборов КТР-121.01.10.
- На любой КТР-121.02 можно подключить до 2-х КТР-121.03.
- КТР-121.03 не работает без КТР-121.02.
- КТР-121.01 работает только с КТР-121.02.41 или обособленно.
Топология связи
 |
Связь каскадного с котловыми и тепловыми регуляторами. Передача данных через шлюзы Пх210 в OwenCloud или на ПК через преобразователь АС-4М. |
|
|
|
 |
Связь простого каскадного регулятора для четырех котлов с тепловыми контроллерами. Передача данных через шлюзы Пх210 в OwenCloud или на ПК через преобразователь АС-4М. |
|
|
|
 |
Связь простого каскадного регулятора для двух котлов с тепловыми контроллерами. Передача данных через шлюзы Пх210 в OwenCloud или на ПК через преобразователь АС-4М. |
Характеристики ОВЕН КТР-121
|
Параметр |
Значение |
|
|
КТР-121.220 |
КТР-121.24 |
|
|
Диапазон напряжения питания, В |
94…264 (номинальное 120…230 В при частоте 47…63 Гц) |
19…30 (номинальное 24 В) |
|
Гальваническая развязка |
Есть |
|
|
Потребляемая мощность, не более |
17 ВА |
10 Вт |
|
Встроенный источник питания |
Есть |
- |
|
Выходное напряжение встроенного источника питания постоянного тока, В |
24 ± 3 |
- |
|
Сетевые возможности |
||
|
Интерфейс связи |
RS-485 |
|
|
Протокол связи |
Modbus-RTU, Modbus-ASCII |
|
|
Режим работы |
Master/Slave |
|
|
Скорость передачи данных, бит/сек |
9600, 14400, 19200, 38400, 57600, 115200 |
|
|
Конструкция |
||
|
Тип корпуса |
Для крепления на DIN-рейку (35 мм) |
|
|
Габаритные размеры, мм |
123×90×58 |
|
|
Степень защиты корпуса по ГОСТ 14254-96 |
IP20 |
|
|
Средний срок службы, лет |
8 |
|
|
Номинальное напряжение питания, В |
230 (переменный ток) |
24 (постоянный ток) |
|
Максимально допустимое напряжение питания, В |
264 (переменный ток) |
30 (постоянный ток) |
|
Тип подключаемого датчика |
Механические коммутационные устройства (реле, контакты кнопок и выключателей) |
|
|
Гальваническая развязка |
Групповая, по 4 входа (1–4 и 5–8) |
|
|
Электрическая прочность изоляции, В |
1780 между группами входов |
|
|
2830 между другими цепями контроллера |
||
|
Аналоговые входы |
||
|
Количество |
4 |
|
|
Тип датчика |
|
|
|
Предел основной приведенной погрешности, % |
±0,5 |
|
|
Гальваническая развязка |
Отсутствует |
|
|
Дискретные выходы |
||
|
Количество выходных устройств |
8 |
|
|
Тип выходного устройства |
Дискретный, релейные (нормально-разомкнутые контакты) |
|
|
Гальваническая развязка |
Индивидуальная |
|
| Коммутируемое напряжение в нагрузке, В, не более: | ||
|
– для цепи постоянного тока |
30 (резистивная нагрузка) |
|
| – для цепи переменного тока | 250 (резистивная нагрузка) | |
|
Допустимый ток нагрузки, не более |
5 А |
3 А |
|
Допустимый ток нагрузки, мА, не менее |
10 (при 5 В постоянного тока) |
|
|
Механический ресурс реле, циклов, не менее |
10 000 000 |
|
