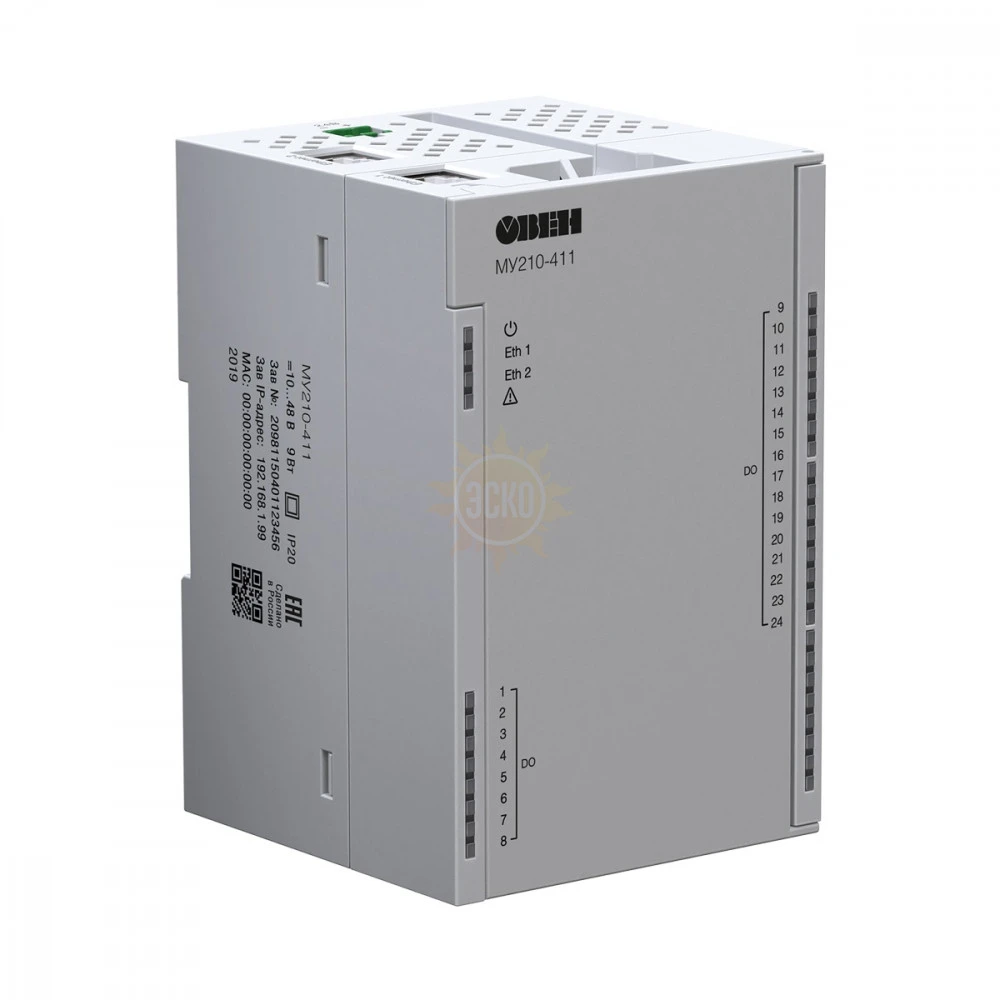

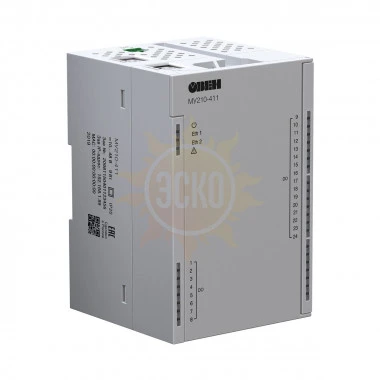

ОВЕН Модули дискретного вывода (Ethernet) МУ210

Модификация

МУ210-401

МУ210-402

МУ210-403

МУ210-410

МУ210-411

Выходы

Количество выходов

8 DO

16 DO

24 DO

16 DO

24 DO

Тип выходов

электромагнитное реле

транзисторный ключ

Характеристики дискретных выходов (DO)

Гальваническая развязка выходов

поканальная,

кроме 1 и 2 DO

поканальная

попарная: DO1-DO2...DO7-DO8;

DO17-DO18...DO23-DO24

поканальная: DO9...DO16

–

Электрическая прочность

1780 В

–

Режим работы

• переключение логического состояния

• генерация ШИМ сигнала

• переключение логического сигнала

• генерация низкочастотного ШИМ сигнала

• генерация высокочастотного ШИМ сигнала (только первые 8 выходов)

• генерация заданного количества импульсов (только первые 3 выхода)

Режим включения выхода

–

верхний ключ

верхний и нижний ключи

Максимальный ток коммутации

5 А (при напряжении не более 250 В, 50 Гц и cos φ=0,4)

3 А (при постоянном напряжении не более 30 В)

0,8 А

0,1 А

Максимальное напряжение питания выходов

250 В переменного напряжения

30 В постоянного напряжения

10…36 В

Время включения

15 мс

–

Время выключения

15 мс

–

Контроль обрыва нагрузки

нет

нет

Максимальная частота ШИМ

1 Гц

10000 Гц

60000 Гц

Минимальная длительность импульса ШИМ

50 мс

10 мкс

1 мкс

Питание

Напряжение питания

=10…48 (номинальное =24) В

Потребляемая мощностьпри питании =24 В

не более 6 Вт

не более 9 Вт

не более 5 Вт

не более 9 Вт

Защита от переполюсовки

есть

Тип питания часов реального времени

батарея CR2032

Общие параметры

Габаритные размеры

(42×124×83) ±1 мм

(82×124×83) ±0,5 мм

(42×124×83) ±1 мм

(82×124×83) ±0,5 мм

Степень защиты

IP20

Монтаж

на DIN-рейку / на стену

Средний срок службы

10 лет

Масса

не более 0,4 кг

не более 0,6 кг

не более 0,4 кг

не более 0,6 кг

Flash-память (архив)

Максимальный размер файла архива

2 кб

Максимальное количество файлов архива

1000

Минимальный период записи

10 сек

Часы реального времени

Погрешность хода

при

температуре

+25 °С

не более 1 секунды в сутки

при

температуре

-40 °С

не более 3 секунд в сутки

Тип питания

батарея CR2032

Время работы часов реального времени на одной батарее

6 лет

Условия эксплуатации

Температура окружающего воздуха

-40…+55 °С

Относительная влажность воздуха (при +35 °С без конденсации влаги)

от 10 до 95 %

Комплектность

Модуль

1 шт.

Паспорт и гарантийный талон

1 экз.

Краткое руководство по эксплуатации

1 экз.

Кабель патч-корд UTP 5e 150 мм

1 шт.

Клемма питания 2EGTK-5-02P-14

1 шт.

Заглушка Ethernet

1 шт.
