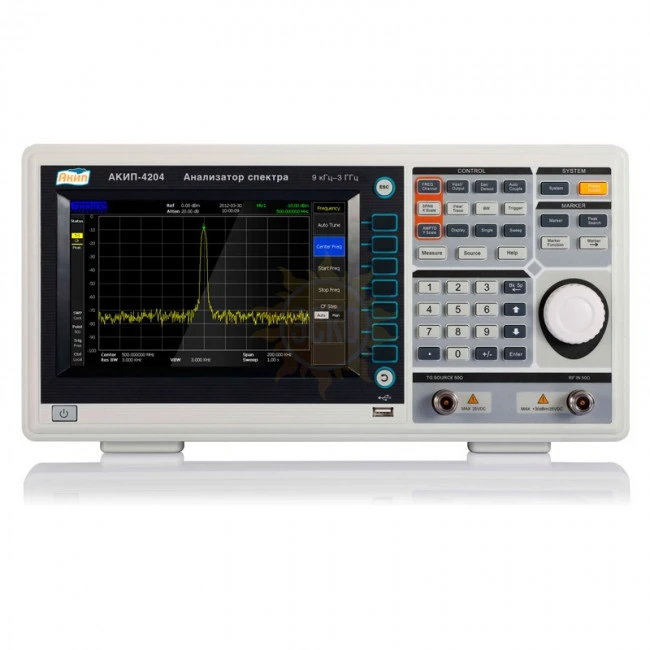

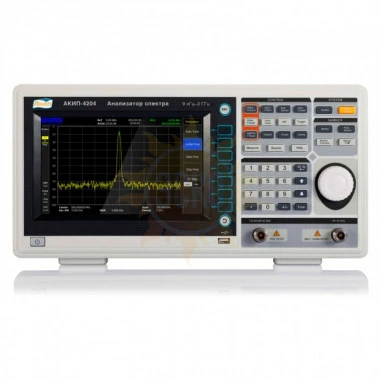

АКИП 4204/1 с трекинг генератором - анализатор спектра
распечатать
Назначение анализатора спектра АКИП 4204/1 с трекинг генератором:
Анализатор спектра АКИП 4204/1 позволяет наблюдать визуальное изображение частоты и амплитуды модуляции электрических и электромагнитных лучей, а также измерять необходимые специалисту параметры. Приборы используются для разработки, тестирования и ремонта различной электронной аппаратуры.
особенности анализатора спектра АКИП 4204/1 с трекинг генератором:
- Частотный диапазон: 9 кГц ... 1,5 ГГц/ 3 ГГц/ 7,5 ГГц
- Фазовый шум -95 дБн/Гц, отстройка на 10 кГц
- Погрешность измерения амплитуды < 1,0 дБ
- Уровень собственных шумов <-148 дБм
- Разрешение полосы обзора: 1 Гц
- Диагональ экрана 21,5 см (разрешение 800х480)
описание анализатора спектра АКИП 4204/1 с трекинг генератором:
Измеритель позволяет производить измерения в диапазоне частот от 9 кГц до 3000 МГц. Интервал может быть нулевым или может изменяться с точностью до 1 Гц. Скорость развертки от 10 мс до 3000 секунд. Измерение маркера возможно с использованием маркера 1 Гц для измерения мощности. В работе используются дельта-маркеры, маркеры для измерения частоты и мощности, полосы пропускания, коэффициента амплитудной модуляции. Вы сможете получить значение мощности в измеренных каналах, а также значение мощности на один канал.
Дополнительно с помощью встроенного следящего генератора возможно автоматическое измерение амплитудно-частотных характеристик четырехполюсников. Полученные на приборах спектограммы могут быть записаны в раличных форматах во внутреннюю память, на внешний носитель, а также переданы на компьютер через интерфейс. Конструктивно анализаторы выполнены в виде настольного моноблока, объединяющего в своем составе высокочастотную, низкочастотную части и управляющий микропроцессор. Анализаторы обеспечивают управление всеми режимами работы и параметрами как вручную, так и дистанционно от внешнего компьютера. Для предотвращения несанкционированного доступа предусмотрена пломбировка в виде наклейки, закрывающей стык панелей корпуса анализаторов.
Характеристики АКИП 4204/1 с трекинг генератором
| Частота | |
|---|---|
| Частотный диапазон | 9 кГц…1500 МГц |
| Погрешность источника опорной частоты | ± 1×10-7 |
| Полоса обзора | Нулевая: 100 Гц… 3 ГГц (разрешение 1 Гц) |
|
Плотность фазовых шумов |
-100 дБн/Гц, отстройка на 10 кГц -105 дБн/Гц, отстройка на 100 кГц -120 дБн/Гц, отстройка на 1 МГц |
| Скорость развертки | 10 мс … 3000 с |
| Полоса пропускания | |
| Полоса пропускания ПЧ | 1 Гц… 3 МГц (шаг 1-3-10) |
| Погрешность установки полосы пропускания ПЧ | ± 5 % |
| Полоса пропускания видео | 1 Гц…3 МГц (шаг 1-3-10) |
| Амплитуда | |
| Диапазон измерений | Собственный шум … +10 дБмВт (100 кГц … 2 МГц, предусилитель выключен) Собственный шум … +20 дБмВт (2 МГц … 3 ГГц) |
| Максимальный входной уровень | 30 дБмВт, постоянное 25 В |
| Опорный уровень | -100…30 дБмВт (шаг 1 дБ) |
| Диапазон смещения опорного уровня (аттенюатор) | 0 дБ … 50 дБ (шаг 10 дБ) |
| Погрешность измерения | ± 1,5 дБ на 100 МГц |
| Погрешность логарифмической шкалы дисплея | ≤ 1% (в диапазоне индикации до 100 дБ) |
| Средний уровень собственных шумов | Предусилитель выключен: Опорный уровень ≤- 50 дБм -120 дБм: 100 кГц … 10 МГц -130 дБм: 10 МГц … 2,5 ГГц -120 дБм: 2,5 ГГц … 3 ГГц Предусилитель выключен: Опорный уровень ≤- 70 дБм -130 дБм: 100 кГц … 10 МГц -148 дБм: 10 МГц … 2,5 ГГц -140 дБм: 2,5 ГГц … 3 ГГц |
| КСВ | < 1.5:1, (10 МГц … 3 ГГц, аттенюатор 10 дБ или 20) |
| Гармонические искажения | < -70 дБн при входном уровне –40 дБмВт |
| Интермодуляционные искажения 3-го порядка | < -70 дБн при входном уровне –30 дБмВт |
| Входы | |
| ВЧ вход | Соединитель N-типа; 50 Ом |
| Вход опорной частоты | Соединитель BNC-типа; 10 МГц; 0…10 дБм |
| Дополнительные функции | |
| Маркер измерения частоты | Разрешение: 1 Гц Погрешность: ± (измер. х погреш. ист. опорн. частоты + разреш.) |
| Измерение мощности | Соотношение мощностей в смежных каналах; измерение мощности в канале |
| Опция: трекинг генератор | |
| Диапазон частот | 5 МГц … 1,5/ 3/ 7,5 ГГц (в зависимости от модели) |
| Выходной уровень | … - 25 дБм (шаг 1 дБ) |
| Неравномерность АЧХ | ± 3 дБ |
| КСВ | < 2,0: 1 |
| Соединитель | N-типа; 50 Ом |
| Общие данные | |
| Дисплей | TFT ЖК-дисплей, разрешение 800 х 480, диагональ 21,5 см |
| Интерфейс | USB, LAN, (RS232 или VGA)* |
| Напряжение питания | 100…240 В, 50/ 60/ 400 Гц (35 Вт) |
| Габаритные размеры | 410 х 210 х 136 мм |
| Масса | 7 кг |
Комплектация АКИП 4204/1 с трекинг генератором
| № | Наименование | Количество |
|---|---|---|
|
1. |
Анализатор спектра АКИП-4204/1 | 1 |
| 2. | Встроенная опция трекинг-генератора | 1 |
| 3. | Шнур питания | 1 |
| 4. | Кабель SMA-SMA 1 м | 1 |
| 5. | Кабель BNC-BNC 1,5 м | 1 |
| 6. | Антенна | 1 |
| 7. | N-BNC | 1 |
| 8. | N-SMA | 1 |
| 9. | SMA – 2.92 | 1 |
