Описание

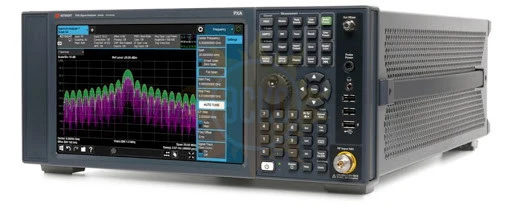

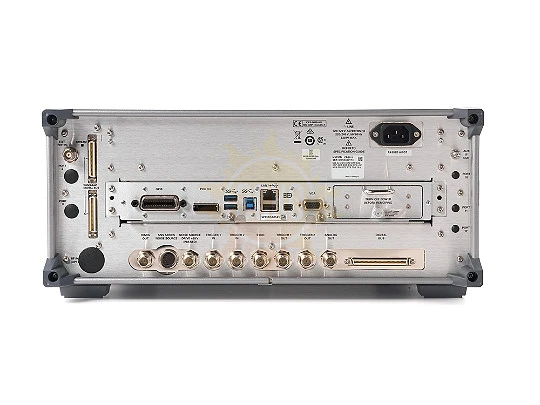

N9030B Анализатор сигналов PXA, от 2 Гц до 50 ГГц

• Сокращение времени внедрения инноваций благодаря высоким характеристикам и широкому выбору измерительных опций
• Возможность расширения диапазона частот до 110 ГГц с помощью интеллектуальных смесителей Keysight
• Возможность захвата импульсных помех и нестационарных сигналов благодаря функции анализа спектра в режиме реального времени
• Упрощение процесса тестирования благодаря измерительным приложениям серии X
• Эффективное выявление неисправностей с помощью программы векторного анализа сигналов 89600 VSA

Особенности

• Опции расширения диапазона частот 3,6; 8,4; 13,6; 26,5; 44, 50 ГГц (смеситель до 1,1 ТГц)
• Диапазон ослабления аттенюатора (стандарт. комплектация) 70 dB
• Шаг ослабления аттенюатора (стандартная комплектация) 2 dB
• Полоса анализа в режиме реального времени 85 МГц, 160 МГц, 255 МГц, 510 МГц
• Средний уровень собственных шумов (1 ГГц) -174 дБм
• Максимальная полоса анализа / пропускания 510 МГц
• Фазовый шум на частоте 1 ГГц с отстройкой 1 МГц -146 dBc/Hz
• Фазовый шум на частоте 1 ГГц с отстройкой 10 кГц -136 dBc/Hz
• Фазовый шум на частоте 1 ГГц с отстройкой 30 кГц -136 dBc/Hz
• Интермодуляц. искажения 3-го порядка на частоте 1 ГГц +22 dBm
• Максимальная полоса пропускания реального времени 510 МГц
• Опции расширения полосы анализа 25 МГц (стандартно), 40; 85; 125; 160; 255; 510 МГц

Приложения для сотовой связи

• GSM/EDGE
• LTE/LTE-Advanced
• W-CDMA/HSPA/HSPA+
• NB-IoT

Приложения общего назначения

• Программа векторного анализа сигналов 89600 VSA
• Аналоговая демодуляция
• Программа MATLAB
• Измерение коэффициента шума
• Измерение фазового шума
• Измерение параметров импульсов
• Анализ спектра в режиме реального времени
• ЭМП
• Анализ векторной модуляции

Приложения для систем беспроводной связи

• Связь малого радиуса действия (ZigBee, Z-Wave)
• Bluetooth® (BR/EDR/LE4.2/5.0)
• WLAN 802.11(a/b/g/j/p/n/ac/af/ah/ax)

Мин. длительность для 100%-ой вероятности захвата 3.57 мкс

Длительность обнаруж. сигнала (сигнал/маска >60дБ) 3.33 нс

Режимы отображения

Плотность

• Спектрограмма
• Спектрограмма плотности
• Зависимость мощности от времени (спектр)
• Зависимость мощности от времени

Режимы запуска

• Запуск по частотной маске (FMT)
• Запуск с временным разделением сигналов (TQT)
• Запуск по уровню
• Запуск по пачке ВЧ импульсов
• Запуск по сигналу сети питания
• Запуск по внешнему сигналу
• Запуск от периодического таймера

Плотность

• Спектрограмма
• Спектрограмма плотности
• Зависимость мощности от времени
• Зависимость мощности от времени (спектрограмма)

Приложения с функцией запуска по частотной маске

• Программа векторного анализа сигналов 89600 VSA
• Анализатор спектра реального времени
• Приложение для измерения параметров импульсов
