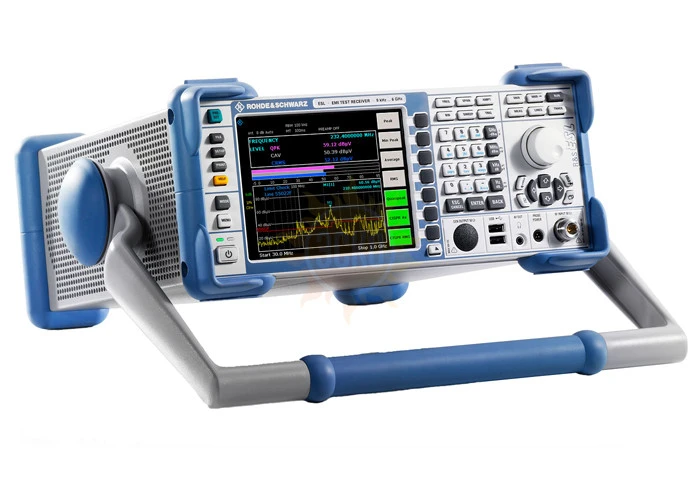

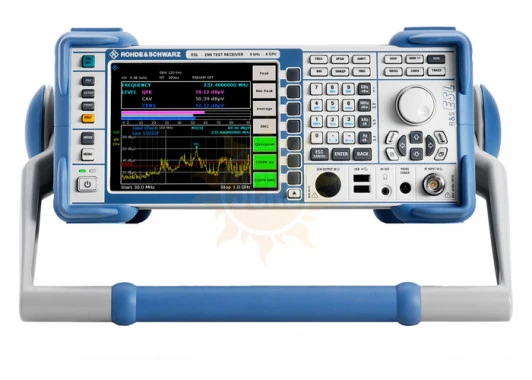

ESL - тестовый приемник электромагнитных помех

Назначение тестового приемника электромагнитных помех ESL:

Тестовый приемник ESL сочетает в себе сразу два прибора: измерительный ЭМП-приемник для проведения испытаний на ЭМС, согласно последним стандартам, и полнофункциональный анализатор спектра для разнообразных лабораторных задач. Приемник ESL – это идеальный выбор в условиях ограниченного бюджета.

Тестовый приемник ESL выпускается в нескольких исполнениях:

• ESL3 - от 9 кГц до 3 ГГц;
• ESL6 - от 9 кГц до 6 ГГц.

Особенности тестового приемника электромагнитных помех ESL:

• Диапазон частот от 9 кГц до 3 ГГц или от 9 кГц до 6 ГГц, охватывающий практически все промышленные стандарты по испытаниям на ЭМС;
• Впервые применяемая в экономичном классе приборов комбинация измерительного ЭМП-приемника и анализатора спектра;
• Все основные функции современного тестового приемника, в том числе полностью автоматизированные последовательности испытаний;
• Взвешивающие детекторы: максимального, минимального, среднего значения, среднеквадратический, квазипиковый, а также усредняющий по постоянной времени прибора и со среднеквадратическим усреднением согласно последней версии стандарта CISPR 16-1-1;
• Компактный, легкий прибор, который может работать от батареи в случае мобильного применения.

Особенности тестового приемника электромагнитных помех ESL:

Высокоточные, воспроизводимые результаты благодаря отличным ВЧ-характеристикам:

• Погрешность по амплитуде: 0,5 дБ;
• Точка компрессии по уровню 1 дБ: +5 дБмВт;
• ВЧ-вход с защитой от импульсного напряжения: до 10 мВтс;
• Средний уровень собственного шума (DANL) с предусилителем: менее –152 дБмВт (1 Гц);
• Полосы разрешения: от 10 Гц до 10 МГц (по уровню –3 дБ), 200 Гц, 9 кГц, 120 кГц (по уровню –6 дБ), 1 МГц (импульсн.).

Находящееся вне конкуренции для приборов данного класса соотношение между стоимостью и техническими характеристиками:

• Два измерительных прибора в одном: тестовый ЭМП-приемник и анализатор спектра;
• Малые затраты на приобретение;
• Наилучшие ВЧ-характеристики среди приборов своего класса;
• Исчерпывающий набор измерительных функций и методов оценивания;
• Недорогие, легко подключаемые опции.

Интуитивно понятное управление, как у всех тестовых приемников компании Rohde&Schwarz:

• Настройки режима сканирования в понятном табличном представлении;
• Возможность одновременного измерения с помощью нескольких детекторов;
• Предварительно заданные коэффициенты антенн и предельные линии в соответствии с промышленными стандартами;
• Выборочный контроль критического уровня помех с помощью функций TUNE to MARKER и MARKER TRACK;
• Одновременное измерение с использованием до четырех детекторов;
• Отображение крупной столбчатой диаграммы при использовании функции удержания максимального значения MAX HOLD для более четкого представления измеренных значений.

Простота модернизации, большой набор интерфейсов:

• Подключение и работа с опциями без разборки прибора;

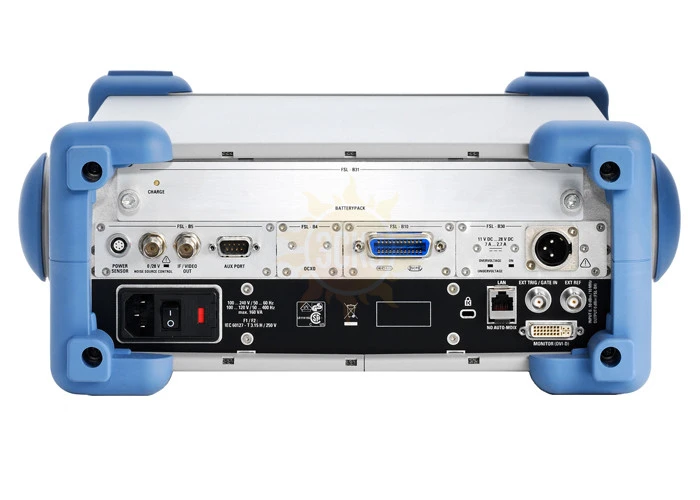

• Дополнительные интерфейсы, расширяющие возможности применения тестового приемника ESL (выход видео-сигнала, выход ПЧ, дистанционное управление цепями стабилизации импеданса линии).

Легкий и компактный, подходит для монтажа, обслуживания и штатной работы:

• Простота транспортировки благодаря компактным разме- рам и малому весу;
• Работа от внутренней перезаряжаемой батареи независимо от источника питания переменного тока (опция);
• Измерение мощности с помощью датчиков мощности R&S®NRP-Zxx.
