Rohde & Schwarz FPS- анализатор спектра и сигналов

Назначение анализатора спектра и сигналов FPS:

FPS – это исключительно быстрый и компактный анализатор сигналов и спектра, предназначенный для пользователей, нацеленных на быстродействие и автоматизацию измерительного процесса. Для размещения прибора в измерительной стойке потребуется всего 2 слота, что в половину меньше по сравнению со стандартными приборами.

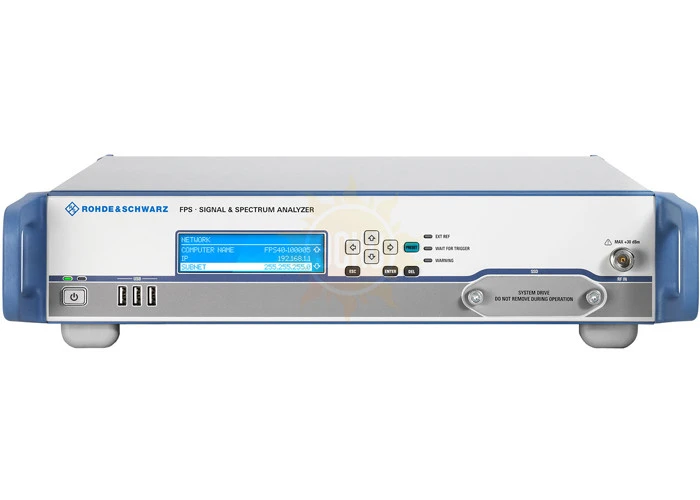

Анализатор имеет небольшой экран, отображающий информацию о состоянии и о подключении прибора. С помощью экрана оператор, также может провести техническое обслуживание, например, саморегулировку. Для получения доступа к полному интерфейсу пользователя можно подключить внешний монитор. При дистанционном управлении доступ ко всем экранным функциям можно получить с помощью дистанционного подключения к рабочему столу Windows.

Анализатор спектра и сигналов FPS выпускается в нескольких исполнениях:

• FPS4 - от 10 Гц до 4 ГГц;
• FPS7 - от 10 Гц до 7 ГГц;
• FPS13 - от 10 Гц до 13,6 ГГц;
• FPS30 - от 10 Гц до 30 ГГц;
• FPS40 - от 10 Гц до 40 ГГц.

Особенности анализатора спектра и сигналов FPS:

• Диапазон частот от 10 Гц до 4/ 7/ 13,6/ 30/ 40 ГГц;
• Полосы разрешения от 1 Гц до 40 МГц;
• Полоса анализа сигнала до 160 МГц;
• Отображаемый средний уровень собственных шумов (DANL) в полосе 1 Гц: до –165 дБмВт (тип.);
• Фазовый шум –106 дБн/Гц (тип.) с отстройкой 10 кГц;
• Точка пересечения по интермодуляционным составляющим третьего порядка (TOI) до +18 дБмВт (тип.);
• Съемный жесткий диск для работы в условиях повышенной секретности;

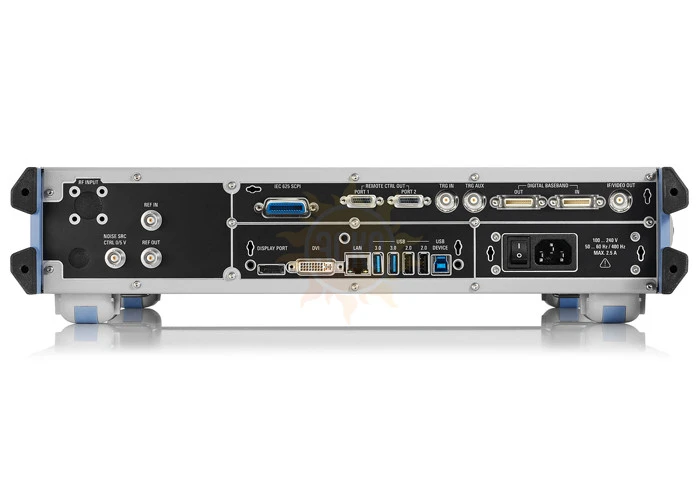

• Многочисленные интерфейсы управления для интеграции в любую систему;
• Занимает всего 2 слота в измерительной стойке (2 HU).

Описание анализатора спектра и сигналов FPS:

Анализатор FPS значительно сокращает требуемые для производственных испытаний расходы и время. Он справляется с любой задачей – от простых измерений до анализа комплексной модуляции – быстро, надежно и с высокой точностью.

Измерение коэффициента шума и усиления.
FPS, обладающий высокой чувствительностью и малой погрешностью, оснащенный опцией FPS-K30, совместно с источником (генератором) шума, позволит проводить измерения КШ и КУ для различных типов испытываемых устройств.

Измерение фазового шума.
Для измерения фазового шума можно воспользоваться стандартными маркерными функциями или, более удобным, с всевозможными настройками диапазонов отстроек – специализированным приложением FPS-K40.

Импульсные измерения.
Опция FPS-K6 пригодится для анализа характеристик радиолокационных систем. Опция позволяет измерять многочисленные параметры импульсов, такие как длительность, период, времена нарастания и спада, модуляцию внутри импульса и т.д. Может выбрать результаты, которые будут одновременно отображаться на дисплее.

Решения для тестирования усилителей.
Опция FPS-K18 даст возможность измерять эффективность как традиционных усилителей, так и усилителей, поддерживающих возможность отслеживания огибающей. Соотношения амплитудных (АМ/АМ), фазовых (АМ/PM) и т.д. параметров на входе и выходе усилителей, позволят оценить нелинейные эффекты. А опция FPS-K18D позволит вносить дополнительные цифровые предыскажения.

Измерительный демодулятор АМ/ЧМ/ФМ.
Опция FPS‑K7 превращает FPS в анализатор аналоговой модуляции для амплитудно-, частотно- и фазомодулированных сигналов. Он измеряет не только полезную модуляцию, но и такие факторы, как остаточная ЧМ и синхронная модуляция.

Многостандартный радиоанализатор (MSRA).
Измерения качества ВЧ сигнала и взаимовлияния ВЧ сигналов ставит новые задачи для анализаторов сигналов и спектра, как с точки зрения скорости, так и с точки зрения возможности проведения одновременных измерений различных сигналов.

Функция MSRA одновременно проводит измерения сигналов различных стандартов (GSM/EDGE, 3GPP WCDMA, CDMA2000, 1xEV-DO, WLAN, EUTRA/LTE и т.п.) на разных частотах в полосе анализа 160 МГц. Приложение FPS‑K70 позволит осуществлять векторный анализ сигналов для анализа отдельных несущих с цифровой модуляцией на битовом уровне.

Быстрый доступ к I/Q-данным в широкой полосе частот позволяет оперативно проводить сложные вычисления на внешнем компьютере и использовать FPS как цифровой преобразователь с широким динамическим диапазоном для быстрого, гибкого и эффективного производства.
