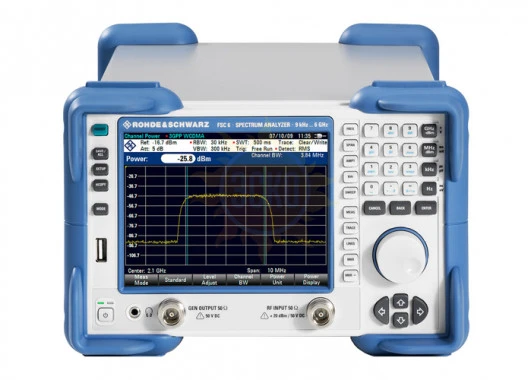

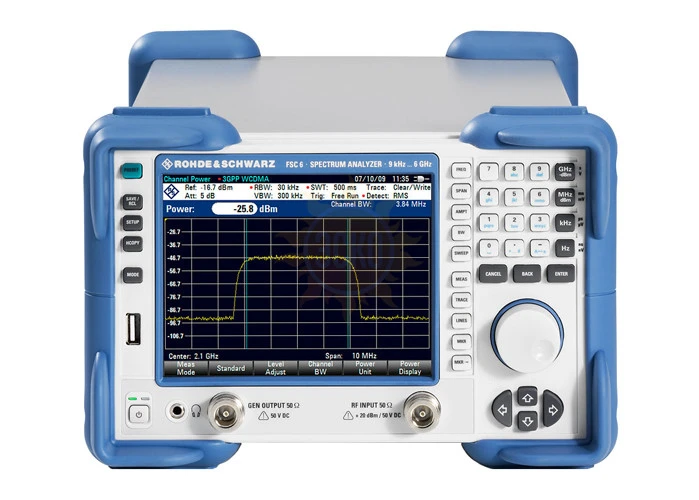

FSC - анализатор спектра и сигналов

Назначение анализатора спектра и сигналов FSC:

FSC – это компактный и очень экономичный анализатор спектра, обладающий возможностями профессионального прибора, за счёт чего будет полезен и на стадии разработки, и на стадии производства, а также, может с успехом применяться для обучения специалистов-радиотехников.

Анализатор спектра и сигналов FSC​ выпускается в нескольких исполнениях:

• FSC3 - от 9 кГц до 3 ГГц;
• FSC6 - от 9 кГц до 6 ГГц.

Особенности анализатора спектра и сигналов FSC:

• Диапазон частот от 9 кГц до 3 или 6 ГГц;
• Полосы разрешения: от 10 Гц до 3 МГц;
• Отображаемый средний уровень собственных шумов (DANL) в полосе 1 Гц: до – 165 дБмВт (тип.);
• Фазовый шум: -105 дБн/Гц (тип.) с отстройкой 30кГц;
• Точка пересечения по интермодуляционным составляющим третьего порядка (TOI) до +15 дБмВт (тип.);
• Различные варианты питания;
• Малое энергопотребление: 12 Вт;
• Масса 4,5 кг.

Описание анализатора спектра и сигналов FSC:

Малые габаритные размеры анализатора FSC значительно экономят рабочее пространство, а в сочетании с аналогичным оборудованием, например, с генератором сигналов SMC, позволяют создавать компактные измерительные комплексы. При установке приборов в 19-дюймовую стойку в один отсек может поместиться два стоящих рядом друг с другом прибора.

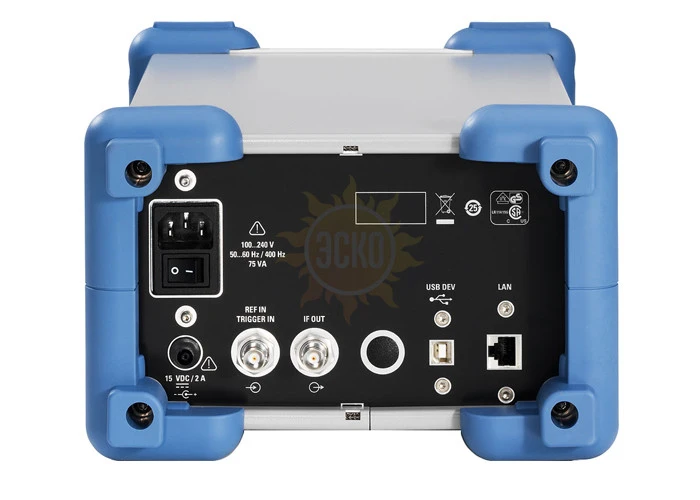

Возможность питания и от сети переменного тока, и от источника постоянного тока – значительно расширяют границы применения анализатора.

Простое и удобное управление. Эргономичное и интуитивно понятное управление позволяют использовать анализатор спектра FSC как опытному профессионалу, так и начинающему пользователю.

Обычное кнопочное управление дополнено сенсорными клавишами в нижней части дисплея, обеспечивая быстрый доступ к различным функциям меню.

Необходимый набор функций

Разнообразные функции маркера. Помимо простого отображения уровня и частоты в позиции маркера имеется возможность вычисления плотности мощности шума по отношению к полосе 1 Гц (шумовой маркер-функция NOISE), функция частотомера (FREQUENCY COUNT) с разрешением 0,1 Гц, для получения наиболее точных показаний, и демодуляция АМ- и ЧМ-сигналов для контроля (качества) звуковых сигналов. Демодулированный сигнал звуковой частоты может быть прослушан с помощью наушников.

Контроль предельных линий – для индикации соответствия параметров ИУ заданным пределам.

Различные функции анализа. При возникновении необходимости проведения комплексных измерений анализатор FSC проведет их с наименьшим количеством нажатий клавиш:

• Измерение мощности в канале для различных стандартов связи;
• Измерение занимаемой полосы частот;
• Измерение мощности TDMA-сигналов;
• Измерение коэффициента утечки мощности ACLR;
• Измерение спектральной маски излучения;
• Измерение уровня гармоник и коэффициента нелинейных искажений;
• Измерения паразитных излучений;
• Измерение коэффициента модуляции АМ-сигналов.

Режим анализатора цепей. Модели со следящим генератором позволят производить скалярные измерения передаточных характеристик таких устройств, как кабели, фильтры или усилители.
