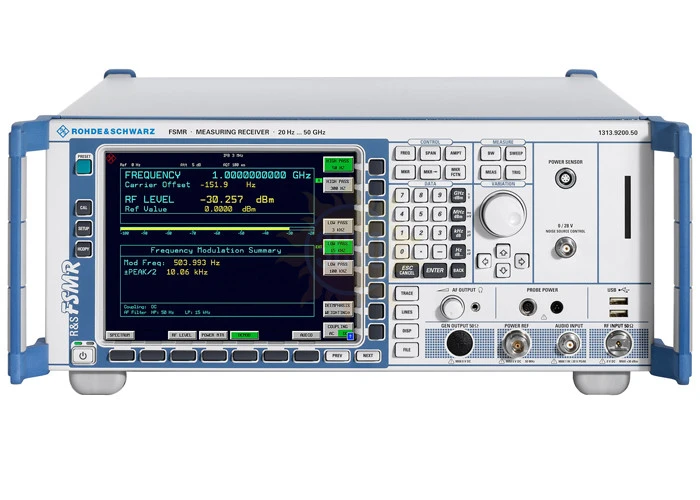

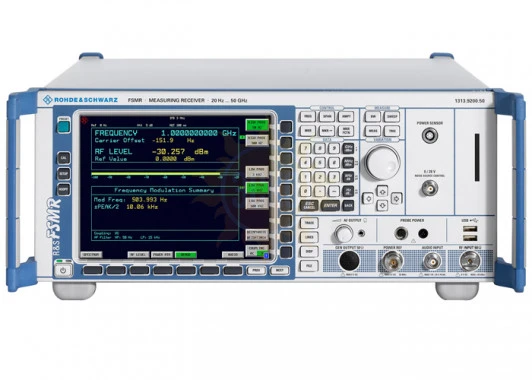

FSMR - измерительный приемник

Измерительный приемник FSMR сочетает в себе функции нескольких инструментов, и был создан специально для выполнения измерений, необходимых для калибровки генераторов сигналов и фиксированных или перестраиваемых аттенюаторов. Прибор настолько легок в использовании, что для выполнения базовых измерений не требуется глубоких специальных знаний.

Измерительный приемник FSMR​ выпускается в нескольких исполнениях:

• FSMR3 - от 20 Гц до 3 ГГц;
• FSMR26 - от 20 Гц до 26,5 ГГц;
• FSMR43 - от 20 Гц до 43 ГГц;
• FSMR50 - от 20 Гц до 50 ГГц​.

Особенности измерительного приемника FSMR:

• Диапазон частот от 20 Гц до 3/ 26,5/ 43/ 50 ГГц;
• Прецизионный калибратор уровня:
• Поддержка датчиков мощности для повышения точности измерений;
• Анализ модуляций с погрешностью <1%;
• Аудиоанализатор с функциями измерения THD и SINAD;
• Анализ сигналов авиационных систем VOR/ILS;
• Высокопроизводительный анализатор спектра.

Описание измерительного приемника FSMR:

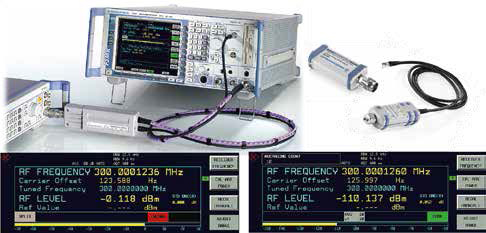

Прецизионный калибратор уровня

Благодаря своим техническим характеристикам FSMR способен измерять и калибровать все наиболее важные параметры генераторов сигналов, например, точность выходного уровня и несущей частоты, точность установки глубины модуляции и девиации, неравномерность АЧХ модуляции. Для этого в приборе имеется 2 режима измерений: “RF Power Meter” – для высокоточных измерений мощности, и “RF Level Meter” – для измерений сигналов малой амплитуды (до -140 дБм). Абсолютная мощность и эталонная мощность с высокой точностью измеряются с использованием датчиков мощности (NRP-Z, NRPxA/S/T). В случае использования датчиков NRP-Z27/Z37, имеющих встроенный ответвитель и аттенюатор на пути сигнала, дополнительно будет осуществляться автоматическая коррекция КСВ.

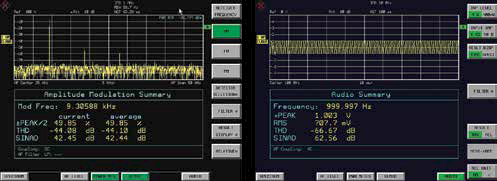

Анализ модуляции и звуковых сигналов

Измерение сигналов с AM, ЧМ или ФМ выполняется в режиме анализатора модуляции. FSMR отображает демодулированный или входной сигнал не только во временной области, но и в виде ВЧ спектра. Прибор позволяет измерять такие стандартные параметры, как коэффициент модуляции, девиация и частота модуляции, модуляционные искажения или АЧХ. Параметры звукового (аудио) сигнала измеряются либо на демодулированном сигнале, либо на сигнале, поступающем на звуковой вход, с возможностью селективного отображения гармоник и паразитных составляющих. Для анализа звуковых сигналов можно использовать различные имеющиеся аудиофильтры, цепи предыскажения и детекторы. Для измерения нелинейных искажений (THD) и SINAD, прибор автоматически настраивается на частоту основной гармоники.

Анализ сигналов авиационных систем ILS/VOR

Опция FS-K15 превращает FSMR3 в прецизионный анализатор уровня и модуляции, для проверки и обслуживания инструментальных систем посадки (ILS) и всенаправленных радиомаяков (VOR).

Высокопроизводительный анализатор спектра

Помимо всего прочего, FSMR это высококлассный анализатор спектра, с полным набором детекторов и широким набором функций: маркерных измерений, измерений гармоник, коэффициента шума и усиления, фазового шума. А с дополнительным YIG-фильтром, обеспечивает ещё и подавление зеркальной частоты вплоть до микроволнового диапазона.
