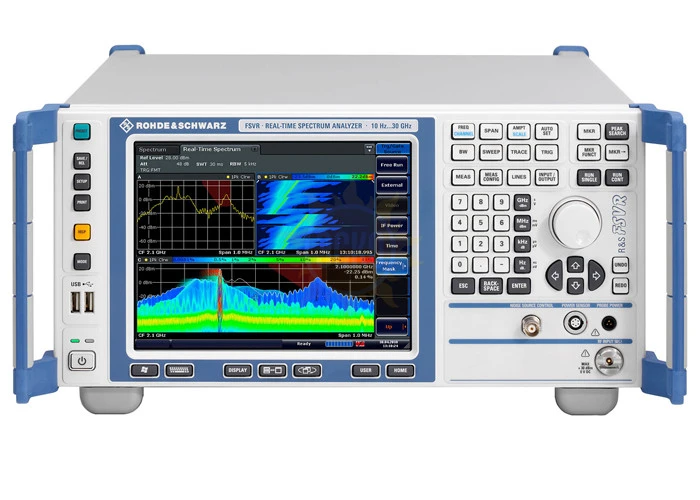

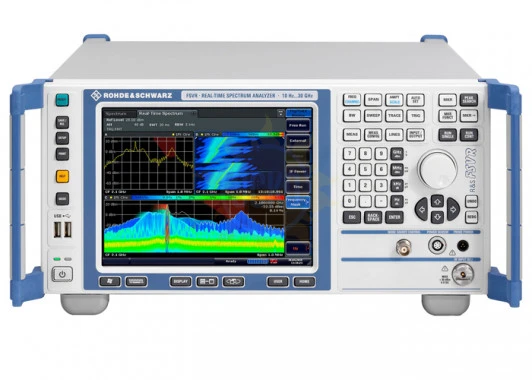

FSVR - анализатор спектра в реальном масштабе времени

FSVR объединяет в себе функции классического анализатора спектра и анализатора спектра реального масштаба времени (Real-time). Особенностью анализа в реальном масштабе времени является выполнение параллельного накопления и обработки данных. За счет быстрого выполнения алгоритмов БПФ, перекрывающихся временных кадров БПФ и возможности запуска по любой форме спектра, которую может отобразить анализатор, никакой потери информации не происходит, и пользователь не пропустит ни одного отдельного события.

Анализатор спектра в реальном масштабе времени FSVR​ выпускается в нескольких исполнениях:

• FSVR7 - от 10 Гц до 7 ГГц;
• FSVR13 - от 10 Гц до 13,6 ГГц.
• FSVR30 - от 10 Гц до 30 ГГц;
• FSVR40 - от 10 Гц до 40 ГГц.

Особенности анализатора спектра в реальном масштабе времени FSVR:

• Диапазон частот от 10 Гц до 7/13,6/30/40 ГГц с возможностью расширения до 110 ГГц с помощью дополнительных смесителей;
• Режимы отображения: обычный спектр, real-time спектр, cпектр с послесвечением, real-time спектрограмма, мощность от времени;
• Полоса анализа в реальном масштабе времени 40 МГц;
• Запуск по частотным маскам;
• Измерительные приложения для стандартов сотовой связи, стандартов беспроводной связи и общих целей, например, измерения ФШ, КШ, векторного анализа сигналов;
• Съемный жесткий диск для работы в условиях повышенной секретности;
• Сенсорный экран диагональю 8,4 дюйма (21 см).

Описание анализатора спектра в реальном масштабе времени FSVR:

Что означает «реальный масштаб времени»

Скорость измерений, доступная сегодня в анализаторах спектра, является результатом длительного развития измерительных технологий. Но одно свойство, несмотря на все этапы развития, сохранилось – так и не был устранен «пробел» при сборе данных, называемый временем простоя, не позволяющий обнаружить сигналы в период между окончанием одной развертки и началом следующей.

Ключевыми требованиями для проектирования анализаторов спектра реального времени являются параллельная дискретизация и быстрое выполнение алгоритмов БПФ, исключающие появления периодов простоя. Для достижения такой функциональности цифровой выходной каскад FSVR оснащен цепью мощных специализированных ИС и ПЛИС в сочетании с большим объемом памяти для захваченных данных. Указанная комбинация позволяет прибору обрабатывать данные в несколько этапов в конвейерной архитектуре.

Для устранения недостатков и, в то же время, используя преимущества технологии БПФ, в FSVR используется технический прием, называемый перекрытием (наложением) БПФ. Перекрытие приводит к «повторному использованию» отсчетов, которые уже были задействованы для вычисления предыдущего результата БПФ. При коэффициенте перекрытия не менее 80% можно игнорировать погрешности по уровню. В большинстве случаев важно иметь возможность запуска при требуемом изменении сигнала. Так называемый запуск по частотной маске (FMT) позволяет осуществлять запуск по любой форме спектра, которую может отобразить анализатор.

Варианты отображения сигналов

FSVR предоставляет несколько режимов отображения, облегчающих анализ выводимых данных: обычный/real-time спектр, спектр с послесвечением, real-time спектрограмма, мощность от времени. Настраиваемый интервал послесвечения помогает увидеть даже очень кратковременные события.

Дополнительные возможности

FSVR основан на анализаторе FSV, поэтому, наряду с возможностью работать в режиме реального времени он, естественно, способен выполнять и классический анализ спектра, с использованием различных детекторов, маркерных и статистических функций. В дополнение к стандартным функциям имеется широкий набор специализированных приложений, например, для измерения КШ и КУ (FSV-K30), измерения фазовых шумов (FSV-K40), ЭМС-измерений (FSV-K54), и анализа методов цифровой передачи современных стандартов связи. Опция FSV-B17 добавляет цифровые входы и выходы (Digital Baseband) для модулирующих I/Q данных. При подключении векторного генератора SMW/SMBV или устройства записи/воспроизведения I/Q данных IQR появляется возможность записи и воспроизведения реальных РЧ сценариев. А внешнее ПО VSE дополнит возможности по автоматическому анализу импульсных сигналов, общей векторной и аналоговой демодуляции.
