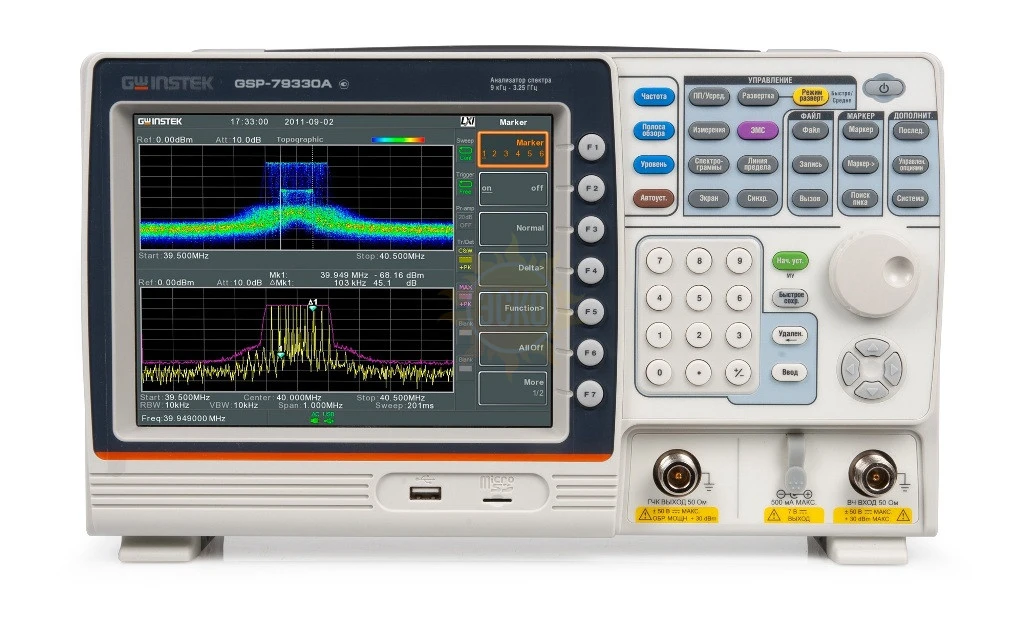

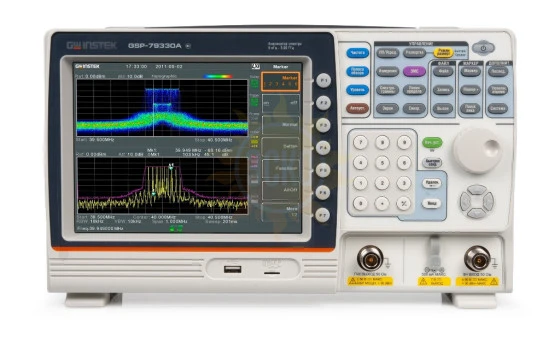

GSP-79330A (TG) — анализатор спектра с трекинг генератором

распечатать описание в PDF

GSP-79330A (TG) — анализатор спектра с трекинг генератором

Нижний предел частотного диапазона

9 кГц

Верхний предел частотного диапазона

3,25 ГГц

Исполнение

Портативный

Разрешение

1 Гц

Интерфейс

RS-232, USB, GPIB, LAN

Виды модуляции

АМн, ЧМн, АМ, ЧМ

699 720 ₽

с НДС

Внимание! В связи с резкими изменениями курса доллара цены на сайте могут отличаться от актуальных. Уточняйте точную цену у менеджера

с поверкой +8 800 ₽

Доставка в кратчайшие сроки

по Москве от 500 ₽

по России от 1000 ₽

Гарантия 1 год

Госреестр 75642-19
до 26.07.2029

Межповерочный интервал 1 год

ТД «ЭСКО» официальный дистрибьютор GW Instek в России

Описание анализатора спектра с трекинг генератором GSP-79330A (TG):

Частотный диапазон 9 кГц...3,25 ГГц;
Трекинг генератор, диапазон частот 300 кГц… 3,25 ГГц;
Предварительное тестирование на ЭМС (фильтры 200 Гц, 9 кГц, 120 кГц, 1 МГц (-6 дБ));
Детекторы ЭМС, квазипиковый и средний;
Средний уровень собственных шумов: от –134 дБм (с включенным предусилителем);
Максимальный входной уровень сигнала: + 33 дБм, постоянный уровень 50 В;
Фазовый шум -95 дБн/Гц при отстройке 100 кГц от несущей 1 ГГц;
Измерительный функции: точка P1dB, фазовый шум, ACPR, OCBW, N-dB, дрожание фазы, мощность в канале, TOI, CNR, CSO, CTB и др.;
Полоса пропускания: 1 Гц … 1 МГц (шаг 1-3-10);
Демодулятор АМ/ЧМ/ЧМн/2-ЧМн/АМн;
Маркерные измерения, запись спектрограмм с временными метками, пределов допусков, пользовательских АЧХ, последовательностей тестов, профилей во внутреннюю память и на внешний носитель;
Интерфейсы USB, LAN (LXI), RS-232, выход DVI-I, MicroSD;
Опции: батарейное питание, интерфейс GPIB;
Универсальное питание: 110…220 В (50/60 Гц), опционально - батарейное (Li-Ion, DC 10,8 В/5200 мА/ч, 56 Вт/ч, до 3-х часов);
Ультракомпактный (в глубину всего 10 см), легкий.

Характеристики GSP-79330A (TG) — анализатор спектра с трекинг генератором

Параметр	Значение
Параметр		GSP-79330A	GSP-79330A (TG)
Частота
Частотный диапазон	9 кГц...3,25 ГГц
Частота опорного генератора	10 МГц
Погрешности частоты	±(1,02x10^-6 +1x10^-6 xN) (N – количество лет после выпуска из производства или подстройки)
Полоса обзора	Нулевая, 100 Гц... 3,25 ГГц (разрешение 1 Гц)
Плотность фазовых шумов	-86 дБн/Гц при отстройке на 10 кГц относительно несущей 1 ГГц; -95 дБн/Гц при отстройке на 100 кГц относительно несущей 1 ГГц
Скорость развертки	204 мкс…1000 с (при полосе обзора > 0), 50 мкс…1000 с (при полосе обзора = 0)
Режимы развертки	Непрерывный однократный
Полоса пропускания
Полоса пропускания	1 Гц - 1 МГц, шаг 1-3-10 (-3 дБ), фильтры ЭМС: 200 Гц, 9 кГц, 120 кГц, 1 МГц (-6 дБ)
Погрешность установки полосы пропускания	± 8 % (ном.) при ПЧ = 1 МГц, ± 5 % (ном.) при ПЧ < 1 МГц
Избирательность по уровням (60 дБ/ 3 дБ)	4,5:1
Полоса пропускания видео	1 Гц...1 МГц (шаг 1-3-10)
Амплитуда
Диапазон измерений	От среднего уровня собственных шумов до +18 дБ в полосе от 100 кГц до 1 МГц; до +21 дБ в полосе от 1 МГц до 10 МГц, до +30 дБ в полосе от 10 МГц до 3,25 ГГц
Аттенюатор	0...50 дБ (шаг 1 дБ)
Погрешность аттенюатора	± 0,3 дБ
Предусилитель	18 дБ, 1 МГц…3,25 ГГц
Максимальный входной уровень	33 дБмВт, постоянное 50 В
Уровень компрессии на 1 дБ	0 дБ при несущей частоте ≥ 50 МГц без предусилителя, -22 дБ при несущей частоте ≥ 50 МГц с предусилителем
Средний уровень собственного шума (DANL)	Параметры нормируются при условиях: аттенюатор 0 дБ, Fпч/эмс = 10 Гц, Fвф = 10 Гц, полоса обзора 500 Гц, опорный уровень -60 дБм, усреднение ≥ 40; С выключенным предусилителем: -93 дБм: 9 кГц…100 кГц; -90 дБм - 3х(F/100) дБм: 100 кГц…1 МГц; -118 дБм: 1 МГц … 2,7 ГГц; -106 дБм: 2,7 ГГц…3,25 ГГц; С включенным предусилителем : -108 дБм - 3х(F/100) дБм: 100 кГц…1 МГц; -138 дБм: 1 МГц…10 МГц; -142 дБм + 3х(F/10⁶ ) дБ: 10 МГц…3,25 ГГц ( F - частота, на которой измеряется уровень, кГц)
Пределы допускаемой относительной погрешности измерения уровня на частоте 160 МГц	С выключенным предусилителем: ± 0,6 дБ; С включенным предусилителем: ± 0,6 дБ
Нелинейность логарифмической шкалы	± 1,5 дБ, частота > 1 МГц, опорный уровень от 0 до – 50 дБм
Неравномерность АЧХ	С выключенным предусилителем: ± 0,5 дБ: 100 кГц…2 ГГц, ± 0,7 дБ: 2 ГГц…3,25 ГГц; С включенным предусилителем: ± 0,6 дБ: 1 МГц…2 ГГц, ± 0,8 дБ: 2 ГГц…3,25 ГГц
Погрешность полосы пропускания при ее переключении	± 0,15 дБ: относительно установленной RBW 10 кГц
Гармонические искажения второго порядка (SHI)	35 дБм: 10 МГц…775 МГц; 60 дБм: 775 МГц…1,625 ГГц Предусилитель выкл., уровень: - 30 дБм, аттенюатор 0 дБ
Интермодуляционные искажения третьего порядка (TOI)	>1 дБм при 300 МГц…3,25 ГГц Предусилитель выкл., уровень: - 30 дБм, аттенюатор 0 дБ
Детекторы графика	Положительного пика, отрицательного пика, мгновенного значения, нормальный, СКЗ, квазипиковый (ЭМС), средний (ЭМС)
Функции трассировки	Стирание и запись, удержание максимума / минимума, просмотр, холостой ход, усреднение
Трекинг генератор (следящий генератор)
Диапазон частот	-	100 кГц...3250 МГц
Диапазон установки уровня	-	-50 дБм … 0 дБм
Погрешность установки уровня	-	± 0,5 дБ (при уровне -10 дБм, частота 160 МГц)
Неравномерность АЧХ	-	± 2 (относительно опорной частоты 160 МГц)
Входы/Выходы
ВЧ вход	Соединитель N-типа; 50 Ом; КСВН < 1,6 (300 кГц…3,25 ГГц, ослабление ≥ 10 дБ)
Трекинг генератор	-	Соединитель N-типа; 50 Ом; КСВН < 1,6 (300 кГц…3,25 ГГц, ослабление ≥ 12 дБ)
Внешняя синхронизация	Соединитель BNC-типа; входная амплитуда 3,3 В (CMOS)
Вход/выход опорной частоты	Соединитель BNC-типа: 10 МГц, 50 Ом, - 5 дБм…+10 дБм
ДУ	LAN, USB, RS-232, опция - GPIB
Выход питания DC	7 В/500 мА; разъем SMB
Выход ПЧ	Соединитель SMA-типа, ПЧ = 886 МГц, 50 Ом, выход -25 дБм (10 дБ аттенюатор, вход 0 дБм@1 ГГц)
Общие характеристики
Внутренняя память	16 МБ
Дисплей	диагональ 21,3 см, ЖК, разрешение 800х600
Потребляемая мощность	< 65 Вт
Условия эксплуатации	+5...+45 °С
Питание	100…240 В (автовыбор), 45…65 Гц; опция – батарейное питание
Габаритные размеры	210х350х100 мм
Вес	< 4,5 кг (включая все опции: прибор +TG+GPIB+батарейное питание)

Комплектация GSP-79330A (TG) — анализатор спектра с трекинг генератором

№	Наименование	Количество
1.	Анализатор спектра с трекинг генератором GSP-79330A (TG)	1
2.	Шнур питания	1
3.	Руководство по эксплуатации	1
