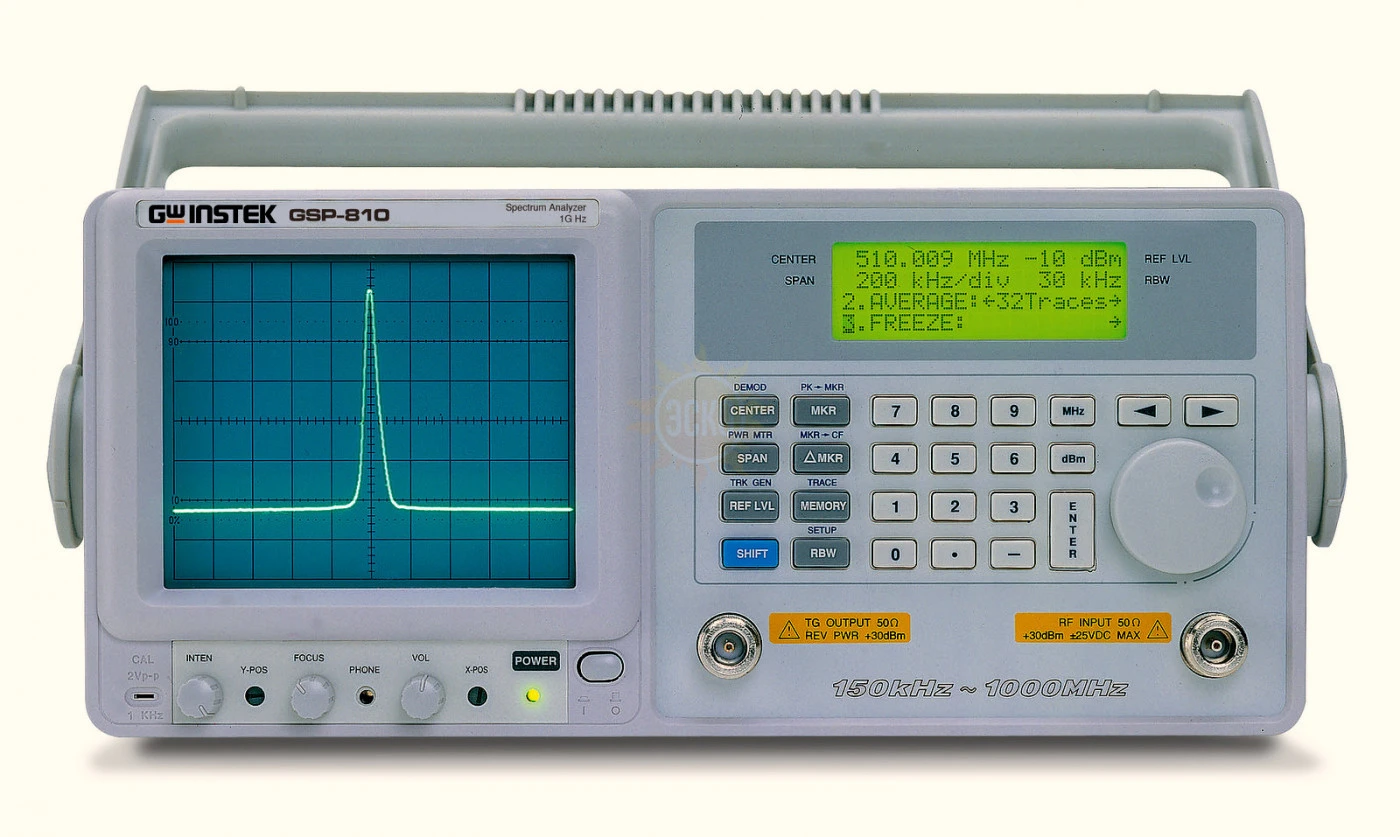

GSP-810 - анализатор спектра цифровой

распечатать описание в PDF

Артикул: 75

Нижний предел частотного диапазона

150 кГц

Верхний предел частотного диапазона

1 ГГц

Исполнение

Настольный

Нижний предел частотного диапазона

150 кГц

Верхний предел частотного диапазона

1 ГГц

Разрешение

нет данных

Тип дисплея

Нет данных

Аккумулятор

Нет данных

224 289 ₽

с НДС

Внимание! В связи с резкими изменениями курса доллара цены на сайте могут отличаться от актуальных. Уточняйте точную цену у менеджера

с поверкой +8 800 ₽

Доставка в кратчайшие сроки

по Москве от 500 ₽

по России от 1000 ₽

Гарантия 1 год

Госреестр 19967-00
до 01.07.2005

Межповерочный интервал 1 год

ТД «ЭСКО» официальный дистрибьютор GW Instek в России

Назначение цифрового анализатора спектра GSP-810:

Цифровой анализатор спектра GSP-810: Частотный диапазон 150 кГц ... 1150 МГц; Цифровая система ФАПЧ; Высокая стабильность (10-5); Полоса обзора нулевая, 2 кГц ... 100 МГц на деление (1-2-5); Дискретность установки центральной частоты 1 кГц; Полоса пропускания 3 кГц, 30 кГц, 220 кГц, 4 МГц; Полоса пропускания в режиме видео 1,6 кГц, 90 кГц; Максимальный входной уровень 30 дБм (± 25 В); Относительный уровень входного сигнала -30 дБ ... 20 дБ; Уровень входного сигнала - 100 дБм ... 20 дБм; Собственные шумы - 100 дБм; Динамический диапазон 75 дБ (+1,5 дБ при 0 дБм, 80 МГц); Интермодуляционные искажения -70 дБ; Фазовый шум -77 дБ/Гц при частоте 1 ГГц и полосе пропускания 30 кГц; Маркерные измерения: 2 маркера, разрешение маркерных измерений 0,1 дБ, 1 кГц, измерение частоты, уровня, разности уровней; Установка маркеров на пиковые значения; Установка центральной частоты по положению маркера; Приёмник (демодулятор) АМ/ЧМ-сигналов; Запись/считывание до 10 профилей; Интерфейс RS-232; Масса 8,5 кг.

Особенности цифрового анализатора спектра GSP-810:

Фиксация максимальных значений;
Усреднение разверток спектрограммы;
Удержание ("заморозка") спектрограммы;
Измеритель мощности (опция): частотный диапазон 10 МГц... 2700 МГц диапазон измеряемых мощностей -20 дБм ... 23 дБм единицы измерения мВт или дБм;
Следящий генератор (опция): частотный диапазон 10 ... 1000 МГц с отстройкой от центральной частоты ±99 кГц (шаг 1 кГц); выходной уровень от 0 дБм до -50 дБм (шаг 1 дБм); частота генерации соответствует центральной частоте; глубина свипирования соответствует полосе обзора.

Технические характеристики цифрового анализатора спектра GSP-810:

Параметр	Значения
ЧАСТОТА
Частотный диапазон	150 кГц…1000 МГц
Дискретность установки центральной частоты	1 кГц с погрешностью ± 40 Гц при полосе обзора 2 кГц/дел.
Индикация центральной частоты	6S разрядов
Нестабильность источника опорной частоты	± 10^-5 / 0...50 °С; ± (2 х 10^-6) / год
Полоса обзора	Нулевая; 2 кГц/дел…100 МГц/дел (1-2-5)
ПОЛОСА ПРОПУСКАНИЯ
Полоса пропускания ПЧ	3 кГц; 30 кГц; 220 кГц; 4 МГц
Погрешность установки полосы пропускания ПЧ	± 15 %
Полоса пропускания видео	1,6 / 90 кГц; выбирается автоматически в зависимости от полосы пропускания фильтра ПЧ
АМПЛИТУДА
Диапазон измерений	-100…20 дБм с погрешностью ± 1,5 дБ при уровне 0 дБм на частоте 80 МГц
Диапазон индикации	75 дБ
Максимальный входной уровень	30 дБм непрерывно, постоянное ± 25 В
Относительный опорный уровень	-30...20 дБм с погрешностью ± 1 дБ на частоте 80 МГц
Погрешность установки опорного уровня	± 1,5 дБ на 100 МГц
Неравномерность АЧХ	± 1,5 дБ в полосе 100...1000 МГц ± 2,5 дБ в полосе 10. ..100 МГц ± 3 дБ в полосе 150 кГц. ..10 МГц
Погрешность логарифмической шкалы экрана ЭЛТ	± 1,5 дБ при превышении диапазона индикации 70 дБ
Уровень собственных шумов	-100 дБм в полосе 10…1000 МГц (-95 дБм при полосе пропускания 30 кГц) -75 дБм в полосе 150 кГц…10 МГц
Гармонические искажения	Не более -40 дБс при входном уровне, не превышающем установленного опорного уровня
Негармонические искажения	Менее -60 дБс относительно опорного входного уровня, в режиме усреднения, при полосе обзора 5 МГц/дел.
Интермодуляционные искажения 3-го порядка	< -70 дБс в полосе 10…1000 МГц; вх. уровень –40 дБм < -45 дБс в полосе 150 кГц…10 МГц
Спектральная плотность мощности фазовых шумов	-77 дБс/Гц при отстройке на 30 кГц от частоты 1 ГГц
ВХОД
ВЧ вход	Соединитель N-типа; 50 Ом; КСВН < 1,35
Аттенюатор	50 … 0 дБ с шагом 10 дБ, для установки отн. входного уровня
МАРКЕРНЫЕ ИЗМЕРЕНИЯ
Режимы измерений	Частота, уровень, разность уровней, установка маркера на пик сигнала, установка центральной частоты по маркеру
Дискретность измерений	0,1 дБ; 1 кГц
Количество маркеров	2
Погрешность измерений	± (0,1 дБ + погрешность лог. шкалы)
АМ/ЧМ ДЕМОДУЛЯТОР
Девиация ЧМ сигнала	30 / 75 / 120 кГц
Выход АМ сигнала	Внутренний динамик; 3,5 мм разъём
ДОПОЛНИТЕЛЬНЫЕ ФУНКЦИИ
Энергонезависимая память	Запись до 9 профилей
Обработка спектрограмм	Удержание максимальных значений, усреднение (2, 4, 8, 16, 32 разверток), пошаговая развертка, «замораживание»
Дистанционное управление	Через интерфейс RS-232С
ОБЩИЕ ДАННЫЕ
Напряжение питания	100/120/220/230 В (± 10 %), 50/60 Гц
Габаритные размеры	310 х 150 х455 мм
Масса	8,5 кг
ОПЦИЯ 01
Назначение	Трекинг генератор
Частотный диапазон	150 кГц…1000 МГц
Выходной уровень	-50…0 дБм с разрешением 1 дБ
Погрешность установки выходного уровня	± 1 дБ на частоте 80 МГц, уровень 0 дБм
Неравномерность АЧХ	± 1 дБ при полосе обзора 10 МГц/дел ± 1,5 дБ при затухании 0 дБ во всем диапазоне частот
Уровень гармоник	< -30 дБс (< -25 дБс в полосе 150 кГц…10 МГц)
Защита выхода от внешнего источника	30 дБм
Выход	Соединитель N-типа; 50 Ом; КСВН < 2
ОПЦИЯ 02
Назначение	Измеритель мощности
Частотный диапазон	10…2000 МГц (расширение до 2700 МГц)
Диапазон измерений	-20…23 дБм (расширение до 30 дБм)
Максимальный уровень	40 дБм при коэф. заполнения не более 10 % и длительности импульсов не более 10 мс
КСВН	< 1,25 (1,35 на 50 Ом)
Погрешность измерений	± (10 % + 1 ед. счета)
Максимальное разрешение	2 мкВт на пределе 1 мВт
Единицы измерения	мВт или дБм

Комплектация GW Instek GSP-810

№	Наименование	Количество
1.	Анализатор спектра GSP-810	1
2.	Шнур питания	1
3.	Программное обеспечение (3,5" дискета)	1
4.	Руководство по эксплуатации	1
