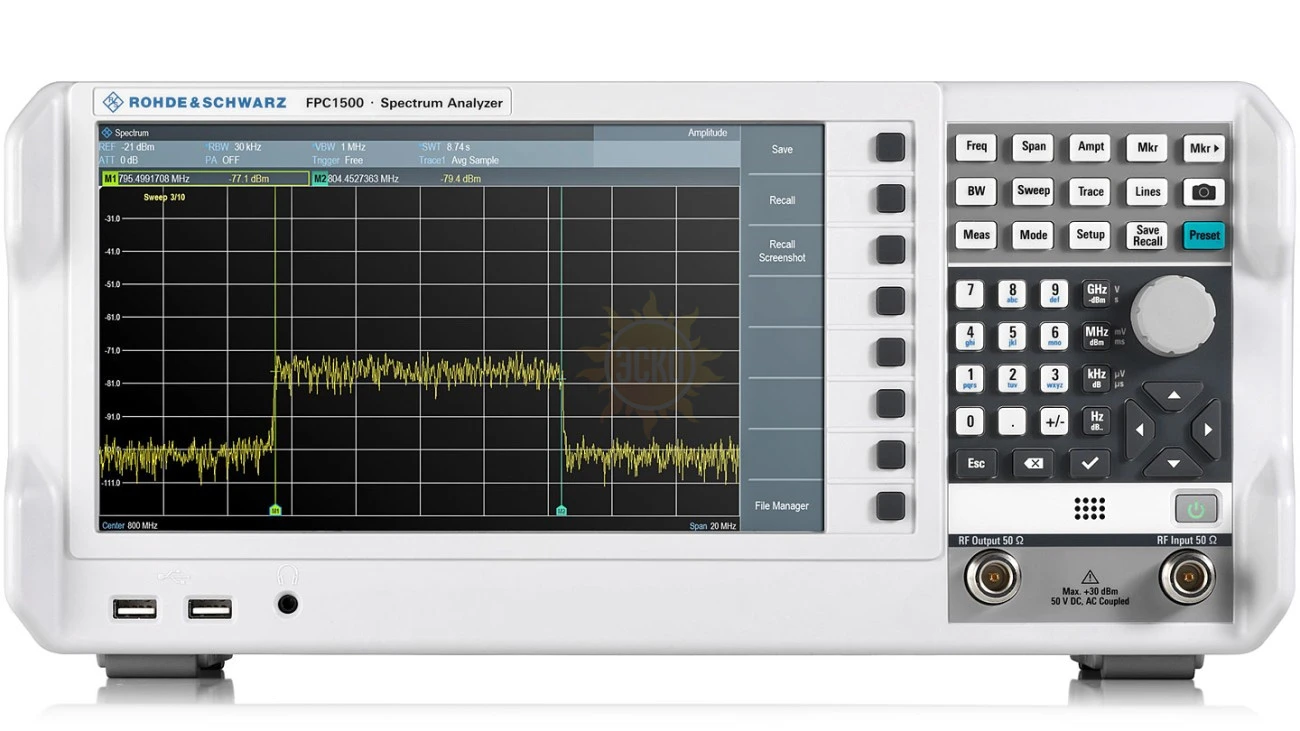

Анализатор спектра Rohde & Schwarz FPC1500 от 5 кГц до 1 ГГц
распечатать
Описание Rohde & Schwarz FPC1500
Анализатор спектра Rohde & Schwarz FPC1500 с частотным диапазоном от 5 кГц до 1 ГГц представляет собой настольный измерительный прибор бюджетной линейки в компактном исполнении, который обладает оптимальным соотношением между функциональностью и ценой. При лучших в своем классе ВЧ характеристиках и опциональной расширяемости базовых возможностей он является наиболее подходящим решением для учебных заведений, лабораторий, производственных предприятий, сервисных центров и т.п. По сравнению с младшей моделью серии FPC этот анализатор спектра отличается более широкими возможностями – за счет наличия встроенного многорежимного генератора и набора дополнительных функций, заменяя собой сразу три прибора, наиболее востребованных на рабочем месте радиоинженера.
Особенности
- Функция векторного анализа цепей, доступная в качестве опции, позволяет контролировать импеданс и другие параметры антенн, фидеров, кабельных линий и т.п., с использованием диаграммы Смита, что повышает наглядность таких работ.
- Встроенный КВСН-мост дает возможность быстро переводить Rohde & Schwarz FPC1500 в режим однопортовых векторных измерений, например, при исследовании потерь, отражения и передачи сигналов оборудования и ВЧ-компонентов, не тратя время на подключение и отключение внешних согласующих устройств.
- Внутренний многофункциональный генератор может использоваться не только в качестве стандартного синтезатора частоты, который работает в следящем режиме при исследовании спектра, но и способен генерировать свободные или связанные непрерывные колебания, выполняя роль независимого источника сигналов.
- Крупноразмерный дисплей с разрешением 1366 x 768 пикселей – самый большой среди приборов бюджетной категории, обеспечивает высокую наглядность работ и комфортность считывания данных.
Преимущества Rohde & Schwarz FPC1500
При расширении круга измерительных задач, которые стоят перед вами, вместо покупки более совершенного устройства, достаточно нарастить функциональность имеющегося прибора, воспользовавшись программными и аппаратными опциями. Так можно увеличить верхний предел частотного диапазона, повысить чувствительность, активировать режимы измерительного приемника, анализатора модуляций, расширенных измерений и т.д.
Дистанционное управление прибором может производиться в среде R&S®MobileView либо R&S®InstrumentView с помощью ПК, подключаемого через интерфейс USB или Ethernet. Опционально прибор может быть дооснащен Wi-Fi модулем, что существенно повышает мобильность работ, позволяя отказаться от традиционных кабельных соединителей.
Характеристики Rohde & Schwarz FPC1500
| Параметры | Значение | ||
|---|---|---|---|
| Диапазон частот | R&S FPC1500 | от 5 кГц до 1 ГГц | |
| с опцией R&S FPC-B2 | от 5 кГц до 2 ГГц | ||
| с опцией R&S FPC-B3 | от 5 кГц до 3 ГГц | ||
| Разрешение по частоте | 1 Гц | ||
| Полоса разрешения | от 1 Гц до 3 МГц в последовательности 1/3 | ||
| Спектральная чистота, однополосный фазовый шум | f = 500 МГц | ||
| 30 кГц | < –88 дБн (1 Гц), тип. – 92 дБн (1 Гц) | ||
| 100 кГц | < –98 дБн (1 Гц), тип.– 103 дБн (1 Гц) | ||
| 1 МГц | < –120 дБн (1 Гц), тип.– 125 дБн (1 Гц) | ||
| Средний уровень собственного шума (DANL) | ВЧ-ослабление 0 дБ, оконечная нагрузка 50 Ω, ширина полосы пропускания приемника = 100 Гц, ширина полосы пропускания видеофильтра = 10 Гц, детектор образцов, логарифмическое масштабирование, нормализованное к 1 Гц | ||
| предусилитель выкл. | |||
| от 1 до 10 МГц | < –127 дБмВт, тип. –135 дБмВт | ||
| От 10 МГц до 2 ГГц | < –142 дБмВт, тип. – 150 дБмВт | ||
| От 2 ГГц до 3 ГГц | < –138 дБмВт, тип. – 147 дБмВт | ||
| предусилитель вкл. (требуется опция R&S®FPC-B22) | |||
| от 1 до 10 МГц | < –147 дБмВт, тип. – 157 дБмВт | ||
| От 10 МГц до 2 ГГц | < –158 дБмВт, тип. – 165 дБмВт | ||
| От 2 ГГц до 3 ГГц | < –155 дБмВт, тип. – 163 дБмВт | ||
| Точка пересечения интермодуляционных составляющих третьего порядка (TOI) | динамический диапазон без интермодуляции, уровень сигнала 2 × –20 дБмВт, ВЧ-затухание = 0 дБ, ВЧ-предусилитель выкл. | ||
| fin = 1 ГГц | +7 дБмВт (изм.) | ||
| fin = 2,4 ГГц | +10 дБмВт (изм.) | ||
| Однопортовый векторный анализатор цепей | диапазон частот | От 2 МГц до 1/2/3 ГГц | |
| выходная мощность | –10 дБмВт | ||
| Следящий генератор | диапазон частот | от 5 кГц до 1/2/3 ГГц | |
| выходная мощность | от –30 дБмВт до 0 дБмВт | ||
| Независимый источник | диапазон частот | от 5 кГц до 1/2/3 ГГц | |
| выходная мощность | от –30 дБмВт до 0 дБмВт | ||
Комплектация Rohde & Schwarz FPC1500
- Анализатор спектра Rohde & Schwarz FPC1500 от 5 кГц до 1 ГГц
