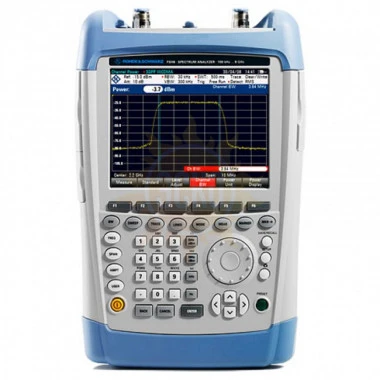

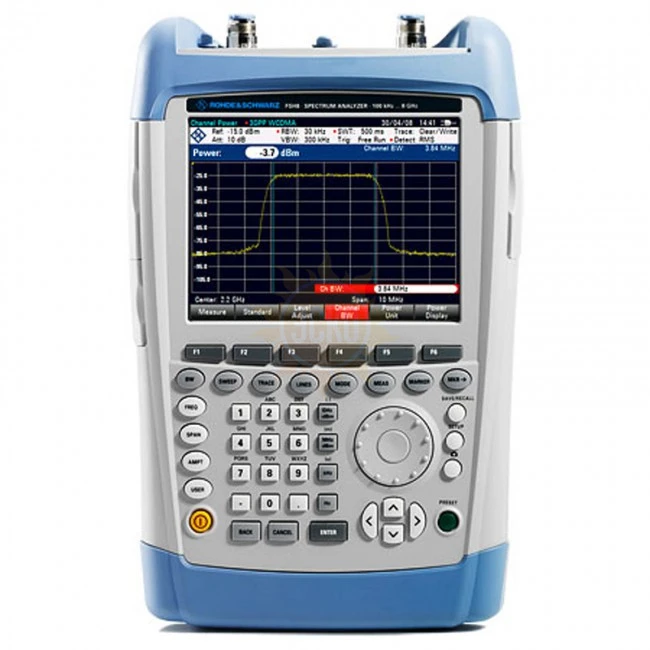

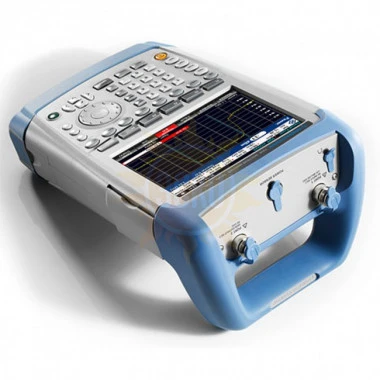

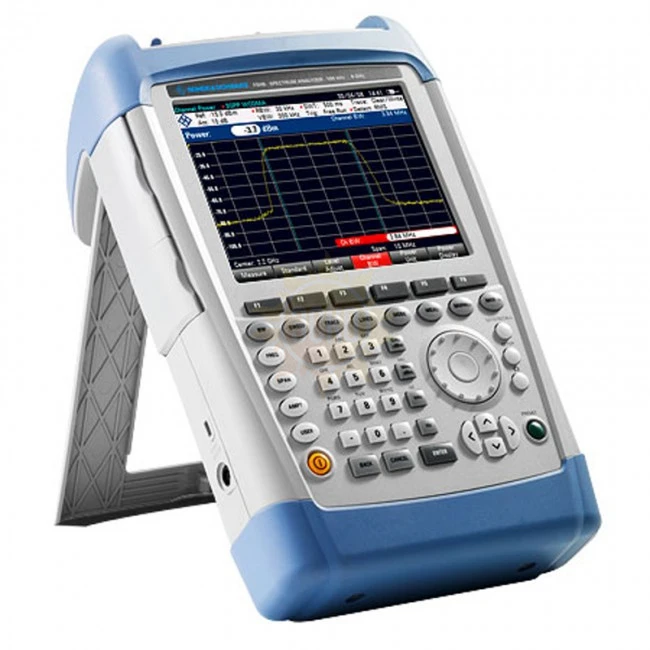

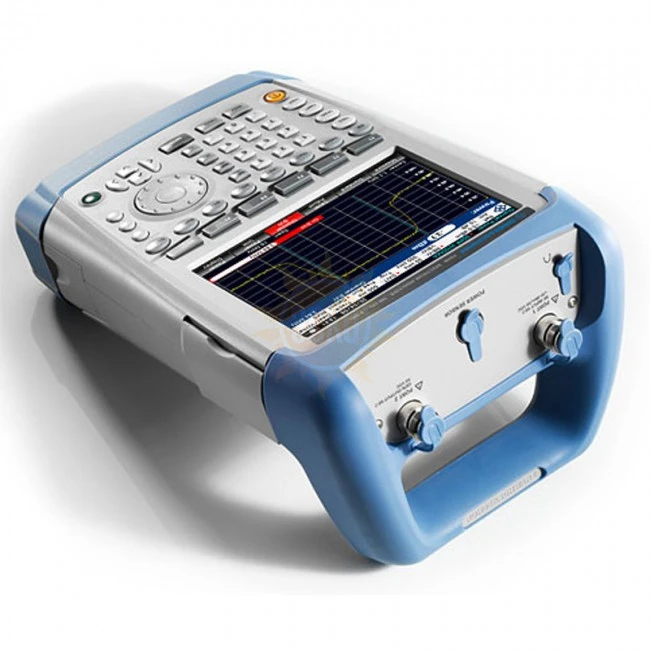

Описание Rohde & Schwarz FSH13 (с предусилителем)
R&S®FSH – это, в первую очередь, анализатор спектра, но в зависимости от установленных опций может выступать в роли измерителя мощности, кабельного и антенного тестера, и двухпортового векторного анализатора электрических цепей. Прибор обеспечивает выполнение трех важнейших функций ВЧ-анализа, необходимых работникам сервисных центров или бригадам, выполняющим пусконаладочные работы или регламентные работы по техническому обслуживанию. Модельный ряд прибор: FSH4 до 3,6 ГГц, FSH8 до 8,0 ГГц, FSH13 до 13,6 ГГц, FSH20 до 20,0 ГГц.
- Диапазон частот от 9 кГц до 3,6/8 ГГц и 13,6/20 ГГц
- Высокая чувствительность (менее –141 дБмВт (1 Гц), менее –161 дБмВт (1 Гц) с предусилителем)
- Малая погрешность измерения (менее 1 дБ)
- Полосы разрешения от 1 Гц до 3 МГц. Максимальная полоса демодуляции до 20 МГц (при анализе сигналов LTE)
- Измерительные функции для всех основных задач по вводу и обслуживанию передающих систем

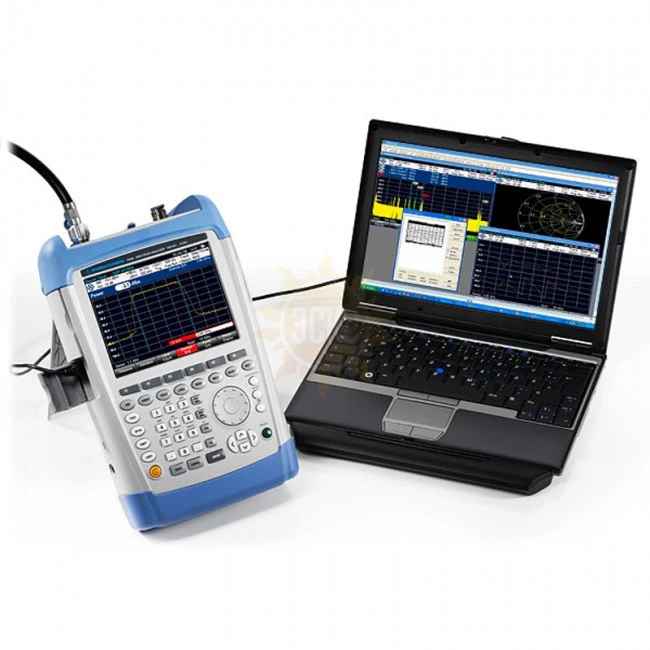

- ПО R&S®FSH4View для простого документирования результатов измерении
- Внутренний следящий генератор и КСВН-мост со встроенным инжектором питания исследуемого устройства по коаксиальной линии
- Двухпортовый анализатор цепеи
- Легкозаменяемаялитиево-ионнаябатареяна4,5часаработы
- Сохранение результатов измерений на SD-карте

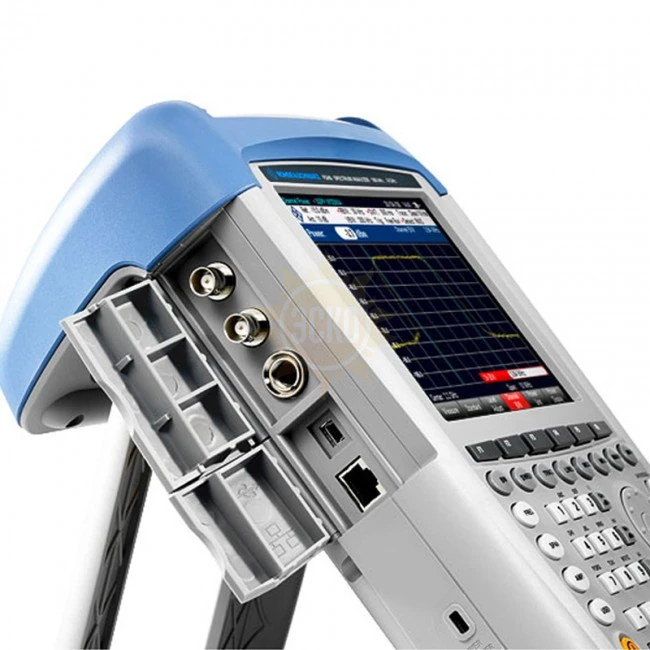

- Сетевой интерфейс и интерфейс USB для дистанционного управления и переноса измеренных данных

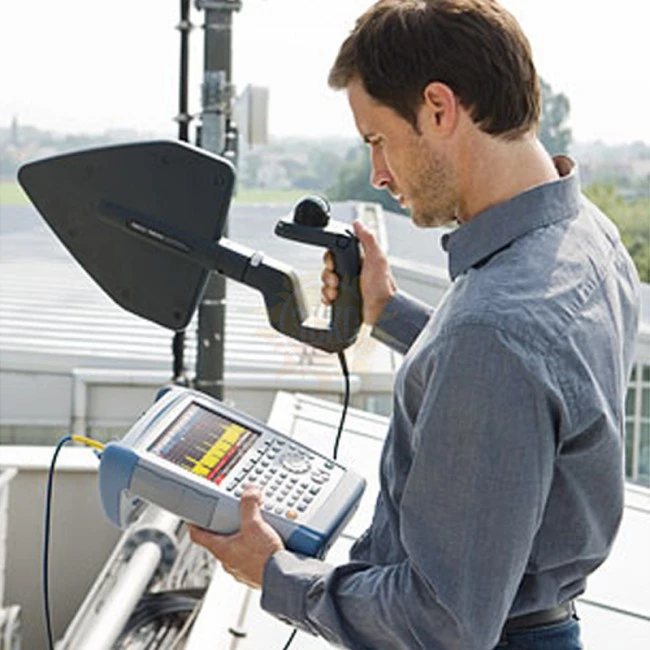

- Прочный брызгозащищенный корпус для работы в полевых условиях
- Простота работы с прибором за счет его легкости (3 кг с батареей) и доступности функциональных клавиш
- ПО R&S®FSH WIZARD функция автоматических измерений, для настройки оптимальных параметров и повышения точности измерений.
Характеристики Rohde & Schwarz FSH13 (с предусилителем)
|
Параметр |
Значение |
||||
|---|---|---|---|---|---|
|
Диапазон частот |
от 9 кГц до 13,6 ГГц |
||||
|
Точность воспроизведения частоты |
2,5 × 10-6 5 × 10-9 с источником опорной частоты FSH-Z114 |
||||
|
Полосы разрешения |
От 1 Гц до 3 МГц Фильтры ЭМП (опция FSH-K43): 200 Гц, 9 кГц, 120 кГц, 1 МГц |
||||
|
Точность воспроизведения частоты |
2,5 х 10-6 5 х 10-8 с GSP приемником HA-Z240 5 х 10-9 с источником опорной частоты FSH-Z114 |
||||
|
Максимальная полоса демодуляции |
До 20 МГц |
||||
|
Средний уровень собственных шумов (DANL) |
без предусилителя, полоса разрешения = 1 Гц (нормиров.) |
||||
| на частоте 3,6 ГГц | <–138 дБмВт, –143 дБмВт (тип.) | ||||
| на частоте 8 ГГц | <–136 дБмВт, –141 дБмВт (тип.) | ||||
|
на частоте 13,6 ГГц |
|||||
|
с предусилителем, полоса разрешения = 1 Гц (нормиров.) |
|||||
| на частоте 3,6 ГГц | <–155 дБмВт, –159 дБмВт (тип.) | ||||
| на частоте 8 ГГц | <–147 дБмВт, –150 дБмВт (тип.) | ||||
|
на частоте 13,6 ГГц |
<–158 дБмВт, –162 дБмВт (тип.) |
||||
|
Точка пересечения третьего порядка |
от 300 МГц до 3,6 ГГц |
>10 дБмВт, ном. +15 дБмВт |
|||
| от 3,6 ГГц до 8 ГГц | >3 дБмВт, ном. +10 дБмВт | ||||
| от 3,6 ГГц до 13,6 ГГц | >3 дБмВт, ном. +15 дБмВт | ||||
|
Фазовый шум |
на частоте 500 МГц |
– |
|||
|
при отстройке 30 кГц |
< -95 дБн (1 Гц), ном. -105 дБн (1 Гц) |
||||
|
при отстройке 100 кГц |
< -100 дБн (1 Гц), ном. -110 дБн (1 Гц) |
||||
|
при отстройке 1 ГГц |
< -120 дБн (1 Гц), ном. -127 дБн (1 Гц) |
||||
|
Детекторы |
отсчетов, пиковый (макс./мин.), автопиковый, среднеквадратичный, квазипиковый (опция FSH-K43) |
||||
|
Погрешность измерения уровня |
10 МГц < f ≤ 3,6 ГГц |
<1 дБ, ном. 0,5 дБ |
|||
| 3,6 МГц < f ≤ 8 ГГц | <1,5 дБ, ном. 1 дБ | ||||
| 3,6 ГГц< f ≤ 13,6 ГГц | < 1,5 дБ, ном. 0,5 дБ | ||||
|
Дисплей |
6,5" цветной ЖК-дисплей с VGA-разрешением |
||||
|
Время работы от батарей |
HA-Z204, 4 A*ч |
до 3 ч |
|||
|
(без следящего генератора) |
HA-Z206, 6 A*ч |
до 4,5 ч |
|||
|
Габаритные размеры(Ш × В × Г), мм |
194 х 300 х 69 |
||||
| Масса, кг | 3 | ||||
