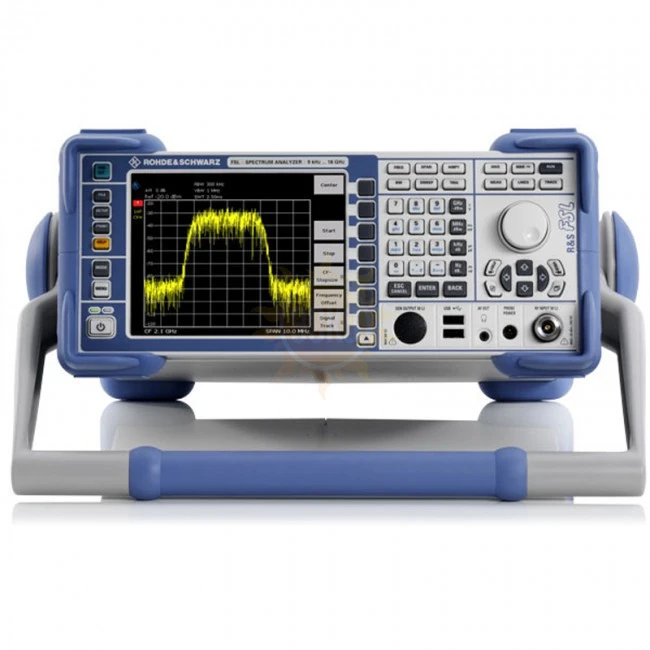

FSL18 — переносной анализатор спектра

FSL – это легкий и компактный анализатор спектра, обладающий набором функций, более свойственным анализаторам высшего класса, в результате получается прекрасное соотношение цены и качества, а различные возможности питания, делают этот прибор уникальным решением как для лабораторных, так и для полевых условий.

Переносной анализатор спектра FSL​ выпускается в нескольких исполнениях:

• FSL3 - от 9 кГц до 3 ГГц;
• FSL6  - от 9 кГц до 6 ГГц;
• FSL18 - от 9 кГц до 18 ГГц.

Особенности переносного анализатора спектра FSL:

• Диапазон частот: от 9 кГц до 3 / 6 или 18 ГГц;
• Полосы разрешения от 1 Гц до 10 МГц;
• Полоса анализа 28 МГц;
• Чувствительность: до -152 дБмВт;
• Самый широкий набор функций в своем классе: Анализ модуляций; Измерительный приемник; Измеритель мощности; Измерения КШ и КУ; Измерения аналогового и цифрового кабельного ТВ; Анализатор цепей;

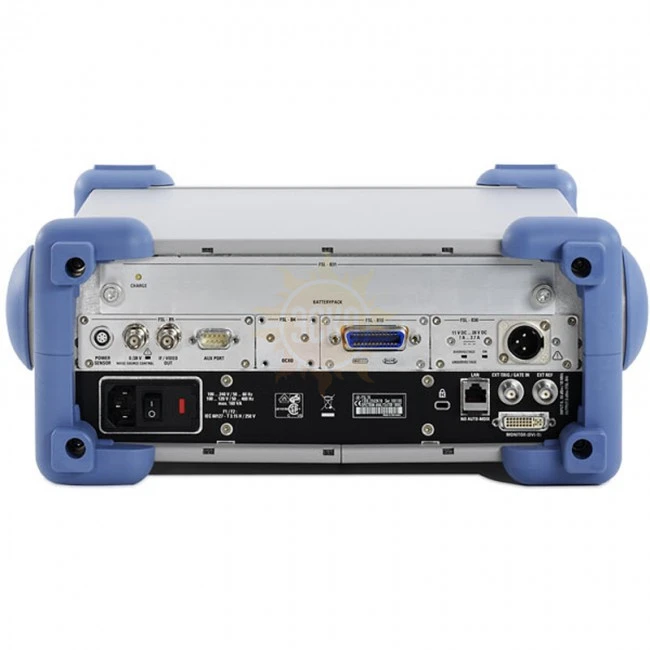

• Различные варианты питания: от сети переменного тока; от источника постоянного тока; от аккумуляторной батареи;
• Компактные размеры и небольшой вес.

Описание переносного анализатора спектра FSL:

FSL имеет широкий спектр стандартных функций, специальных детекторов и узкополосных фильтров, которые используются при решении повседневных задач спектрального анализа, в том числе с функциональностью ЭМС измерений. Значительно расширить возможности спектрального анализа позволит целый набор опций. FSL-K7 позволит проводить измерения сигналов аналоговой модуляции АМ/ЧМ/ФМ. Спектрограмма (режим водопада) опция FSL-K14, будет полезна при анализе прерывистых сигналов. FSL-B8 стробируемая развертка позволит отобразить спектр модуляции сигналов GSM или WLAN. Для измерения передатчиков Bluetooth® пригодится опция FSL-K8. Набор прикладного ПО FSL-K72 …-K93 выполнит анализ сигналов базовых станций 3GPP FDD и сигналов WLAN, WiMAX. Опция FSL-K9 позволит использовать анализатор вместе с датчиками мощности. Для подключения датчиков (в зависимости от серии) потребуется: или плата дополнительных интерфейсов FSL-B5, или USB-адаптеры NRP-Z4/-ZKU для подключения к USB-разъему на передней панели прибора.

Измерение коэффициента шума и усиления

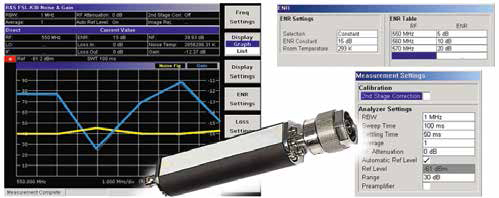

Опция FSL-K30, совместно с источником (генератором) шума, позволит проводить измерения КШ (0-35 дБ) и КУ (0-60 дБ) для различных типов испытываемых устройств. Для управления источником шума потребуется дополнительная плата FSL-B5. При измерении устройств с малыми (<5 дБ) значениями КШ и КУ можно воспользоваться внутренним (FSL-B22) или внешним предусилителем.

Измерения аналогового и цифрового кабельного ТВ

ТВ сигналы, как в прочем и все РЧ-сигналы, испытывают серьезные искажения. Некоторые из них вызваны неидеальным передатчиком, другие возникают в ТВ-кабеле, и, наконец, в каждой системе передачи присутствует тепловой шум. Очень часто даже невозможно определить, какой компонент системы вносит наибольшие искажения. Целью измерений параметров ТВ-сигналов, реализованных в опциях FSL-B6 и -K20, является анализ и разделение различных источников искажений и ошибочных параметров.

Скалярный анализ электрических цепей

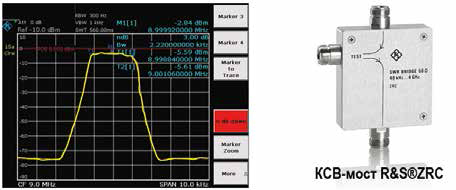

Оборудованные следящим генератором модели .13 .16 и .28, позволяют быстро и просто измерять неравномерность АЧХ, фильтры и аттенюаторы. Маркеры, отмечающие спад сигнала на n дБ, определяют полосу пропускания полосовых фильтров по уровню 3 дБ одним нажатием кнопки. С помощью внешнего КСВ моста, станут доступны измерения потерь на отражение и степень согласования.
