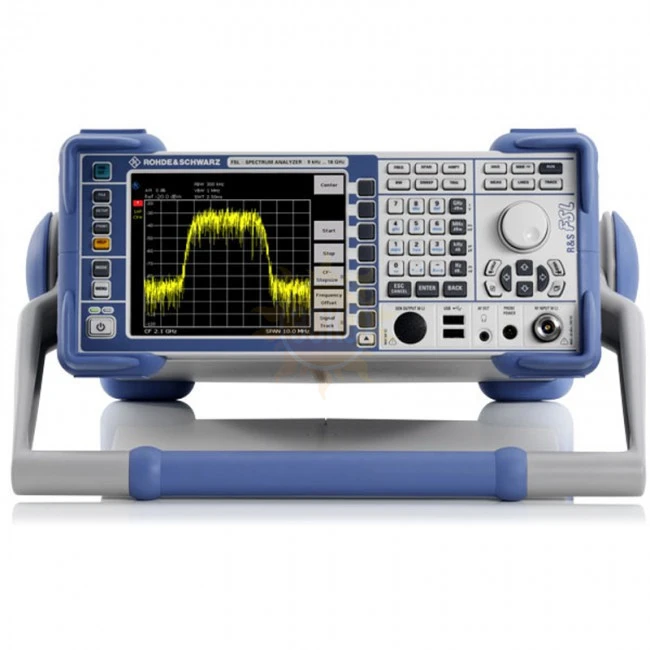

FSL6 — переносной анализатор спектра (со следящим генератором)
распечатать
до 15.02.2021
Назначение переносного анализатора спектра FSL:
FSL – это легкий и компактный анализатор спектра, обладающий набором функций, более свойственным анализаторам высшего класса, в результате получается прекрасное соотношение цены и качества, а различные возможности питания, делают этот прибор уникальным решением как для лабораторных, так и для полевых условий.
Переносной анализатор спектра FSL выпускается в нескольких исполнениях:
- FSL3 - от 9 кГц до 3 ГГц;
- FSL6 - от 9 кГц до 6 ГГц;
- FSL18 - от 9 кГц до 18 ГГц.
Особенности переносного анализатора спектра FSL:
- Диапазон частот: от 9 кГц до 3 / 6 или 18 ГГц;
- Полосы разрешения от 1 Гц до 10 МГц;
- Полоса анализа 28 МГц;
- Чувствительность: до -152 дБмВт;
- Самый широкий набор функций в своем классе: Анализ модуляций; Измерительный приемник; Измеритель мощности; Измерения КШ и КУ; Измерения аналогового и цифрового кабельного ТВ; Анализатор цепей;
- Различные варианты питания: от сети переменного тока; от источника постоянного тока; от аккумуляторной батареи;
- Компактные размеры и небольшой вес.
Описание переносного анализатора спектра FSL:
FSL имеет широкий спектр стандартных функций, специальных детекторов и узкополосных фильтров, которые используются при решении повседневных задач спектрального анализа, в том числе с функциональностью ЭМС измерений. Значительно расширить возможности спектрального анализа позволит целый набор опций. FSL-K7 позволит проводить измерения сигналов аналоговой модуляции АМ/ЧМ/ФМ. Спектрограмма (режим водопада) опция FSL-K14, будет полезна при анализе прерывистых сигналов. FSL-B8 стробируемая развертка позволит отобразить спектр модуляции сигналов GSM или WLAN. Для измерения передатчиков Bluetooth® пригодится опция FSL-K8. Набор прикладного ПО FSL-K72 …-K93 выполнит анализ сигналов базовых станций 3GPP FDD и сигналов WLAN, WiMAX. Опция FSL-K9 позволит использовать анализатор вместе с датчиками мощности. Для подключения датчиков (в зависимости от серии) потребуется: или плата дополнительных интерфейсов FSL-B5, или USB-адаптеры NRP-Z4/-ZKU для подключения к USB-разъему на передней панели прибора.
Измерение коэффициента шума и усиления
Опция FSL-K30, совместно с источником (генератором) шума, позволит проводить измерения КШ (0-35 дБ) и КУ (0-60 дБ) для различных типов испытываемых устройств. Для управления источником шума потребуется дополнительная плата FSL-B5. При измерении устройств с малыми (<5 дБ) значениями КШ и КУ можно воспользоваться внутренним (FSL-B22) или внешним предусилителем.
Измерения аналогового и цифрового кабельного ТВ
ТВ сигналы, как в прочем и все РЧ-сигналы, испытывают серьезные искажения. Некоторые из них вызваны неидеальным передатчиком, другие возникают в ТВ-кабеле, и, наконец, в каждой системе передачи присутствует тепловой шум. Очень часто даже невозможно определить, какой компонент системы вносит наибольшие искажения. Целью измерений параметров ТВ-сигналов, реализованных в опциях FSL-B6 и -K20, является анализ и разделение различных источников искажений и ошибочных параметров.
Скалярный анализ электрических цепей
Оборудованные следящим генератором модели .13 .16 и .28, позволяют быстро и просто измерять неравномерность АЧХ, фильтры и аттенюаторы. Маркеры, отмечающие спад сигнала на n дБ, определяют полосу пропускания полосовых фильтров по уровню 3 дБ одним нажатием кнопки. С помощью внешнего КСВ моста, станут доступны измерения потерь на отражение и степень согласования.
Характеристики Rohde & Schwarz FSL6 (со следящим генератором)
| Параметр | Значение | ||
|---|---|---|---|
| FSL3 | FSL6 | FSL18 | |
| Диапазон частот | 9 кГц – 3 ГГц | 9 кГц – 6 ГГц | 9 кГц – 18 (20) ГГц |
| Разрешение по частоте | 1 Гц | ||
| Импеданс | 50 Ω, тип разъема N-гнездо | ||
| Стабильность опорного генератора (Старение) | |||
| стандартно | 1 × 10-6/год | 1 × 10-7/год | |
| с опцией FSL-B4 | 1 × 10-7/год | ||
| Полосы разрешения | |||
| Свипирующие (по уровню -3 дБ) | от 300 Гц до 10 МГц, с опц. FSL-B7 от 10 Гц | ||
| БПФ-фильтры (по уровню -3 дБ) | от 300 Гц до 30 кГц, с опц. FSL-B7 от 1 Гц | ||
| ЭМИ-фильтры (по уровню -6 дБ) | 9 кГц, 120 кГц, 1 МГц, с опц. FSL-B7 доп. 200 Гц | ||
| Канальные | от 300 Гц до 5 МГц, с опц. FSL-B7 доп. 100 и 200 Гц | ||
| Полоса анализа | Номинально 28 МГц | ||
| Фазовый шум | на частоте 500 МГц, нормированный к 1 Гц | ||
| отстройка 10 кГц | < -98 дБн, тип. -103 дБн | ||
| отстройка 100 кГц | < -98 дБн, тип. -105 дБн | ||
| отстройка 1 МГц | < -115 дБн, тип. -120 дБн | ||
| Точка пересечения | до +10 дБм (18 дБм тип.) | до +10 дБм (13 дБм тип.) | |
| третьего порядка (TOI) | |||
| Отображаемый средний уровень собственного шума (DANL) (нормированный к 1 Гц) | |||
| Предусилитель выкл. / вкл. | |||
| 9 кГц – 1 МГц | < -100 дБм / < -115 дБм | <-100дБм / <-115дБм | |
| 1 МГц – 10 МГц | < -115 дБм / < -130 дБм | <-115дБм / <-130дБм | |
| 10 МГц – 50 МГц | < -130 дБм / < -145 дБм | <-130дБм / <-145дБм | |
| 50 МГц – 3 ГГц | < -140 дБм / < -152 дБм | <-140дБм / <-152дБм | |
| 3 ГГц – 5 ГГц | < -136 дБм / < -146 дБм | <-136дБм / <-149дБм | |
| 5 ГГц – 6 ГГц | < -130 дБм / < -140 дБм | <-136дБм / <-145дБм | |
| 6 ГГц – 12 ГГц | <-136 дБм / - | ||
| 12 ГГц – 18 ГГц | <-130 дБм / - | ||
| 18 ГГц – 20 ГГц | <-123 дБм / - | ||
| Встроенный аттенюатор | 0-50 дБ с шагом 5 дБ | 0-40 дБ шаг 5 дБ | |
| Детекторы | пиковый (макс./мин.), автопиковый, отсчетов, СКЗ, квази-пиковый, среднего значения | ||
| Погрешность измерения | от 0,3 дБ до 1,2 дБ в зависимости от частоты | ||
| Следящий генератор (только для моделей -13, -16, -28) | |||
| Диапазон частот | 1 МГц – 3 ГГц | 1 МГц – 6 ГГц | 10 МГц – 18 ГГц |
| Диапазон мощности | от -20 до 0 дБм с шагом 1 дБ | от -30 до 0 дБм с шагом 10 дБ |
|
| Общие характеристики | |||
| Дисплей | Цветной ЖК-дисплей с разрешением 640-480 пикселей | ||

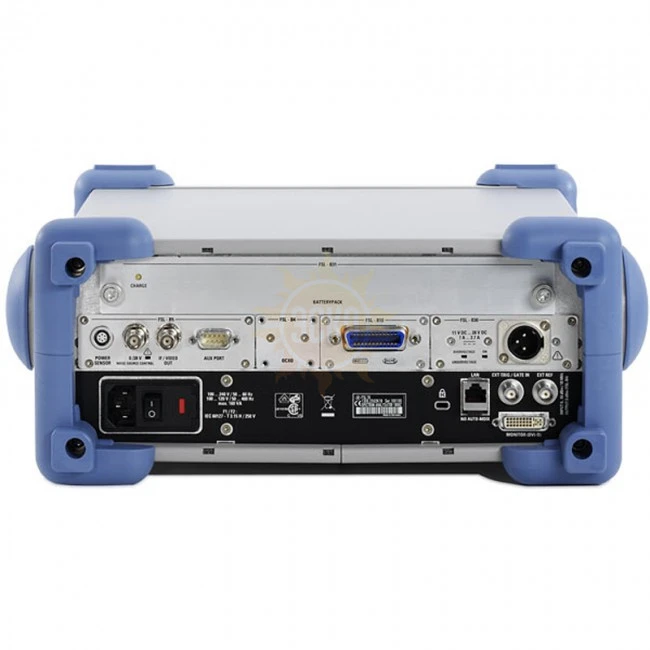

| Интерфейсы | USB, LAN, GPIB (опция FSL-B10), VGA | ||
| Аудио (АМ, ЧМ демодуляция) | Выход наушников: 3,5 мм jack | ||
| Питание | Сеть переменного тока 100 – 240 В, 50 – 400 Гц | ||
| От источника пост. тока (опция FSL-B30) Входное напряжение 10 – 28 В | |||
| От аккумулятора (опция FPL1-B31) NiMH аккумулятор (нужно -B30) | |||
| Диапазон рабочих температур | от 0 °C до +50 °C | ||
| Габаритные размеры (ШхВхГ) | 409х152х466 мм с ручкой для переноски 343х152х367 мм без ручки для переноски |
||
| Масса | <7 кг (без опций), < 8 кг с аккумулятором | ||
Комплектация Rohde & Schwarz FSL6 (со следящим генератором)
| № | Наименование | Количество |
|---|---|---|
| 1 | Переносной анализатор спектра FSL6 | 1 |
| 2 | Одиночный комплект ЗИП | 1 |
| 3 | Руководство по эксплуатации | 1 |
| 4 | Методика поверки | 1 |
