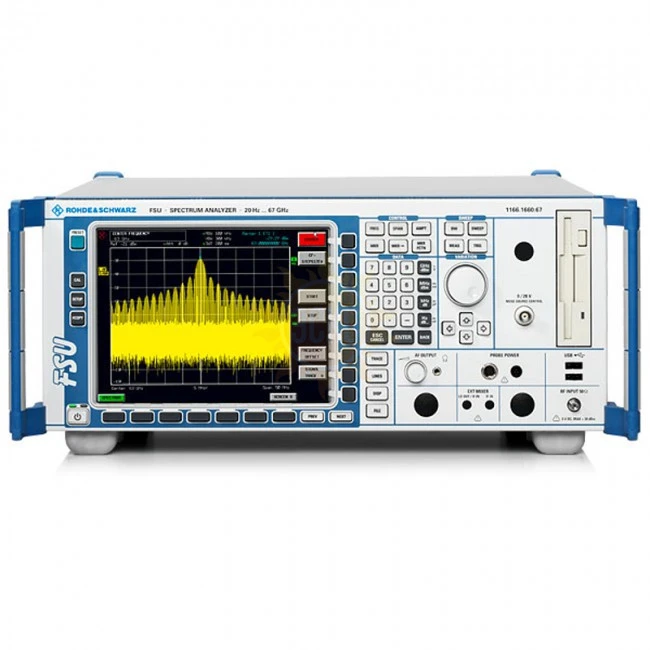

Rohde & Schwarz FSU3

Анализаторы спектра R&S®FSU лидируют по динамическому диапазону, фазовому шуму, точности уровня и разрешающей способности – по всем параметрам, необходимым для разработки, производства и тестирования беспроводных устройств следующего поколения.

Особенности анализатора FSU

Для выполнения различных измерений в процессе разработки, прибор должен обладать достаточной функциональностью и превосходными характеристиками во всех режимах. Анализатор R&S FSU полностью удовлетворяет этим требованиям.

Полный набор детекторов

• Максимально-пиковый, минимпально-пиковый, автопиковый, отсчетов, среднеквадратического значения, среднего значения, квазипиковый

Измерение паразитных излучений с разверткой по 100001 точке

Характеристики фильтров разрешения:

• Цифровые фильтры с полосой от 10 Гц до 100 кГц (с шагом перестройки 1,2,3,5)
• 39 канальных фильтров с полосой от 100 Гц до 5 МГц
• Аналоговые фильтры с полосой от 300 кГц до 10 МГц (с шагом перестройки 1,2,3,5)
• RRC-фильтры (NADC, TETRA, 3GPP)
• Фильтры электромагнитных помех: 200 Гц, 9 кГц, 120 кГц
• БПФ-фильтры с полосой от 1 Гц до 30 кГц / Настраиваемый режим БПФ-фильтрации
• Фильтры электромагнитных помех с полосой от 10 Гц до 1 МГц (с шагом перестройки 10) по уровню -6 дБ

Сравнение канального фильтра (с полосой 1 МГц) с обычным 1 МГц фильтром разрешения

• Измерение мощности в канале / в соседнем канале / быстрое измерение мощности в соседнем канале с выбором настроек для множества стандартов

Широкий выбор стандартов

• Измерение мощности в соседнем канале для сигналов с несколькими несущими при различном разносе между ними
• Автоматические процедуры для измерения TOI, OBW и коэффициента амплитудной модуляции
• Измерение гармонических искажений
• Полный набор функций маркера
• Фазовый шум, шум, вниз/вверх на n дБ, список пиковых значений, частотомер (0,1 Гц за 30 мс)
• Функции CCDF и APD (возможность использования % по оси Y)
• Редактируемые предельные линии с индикацией их соблюдения НОРМА/НАРУШЕНИЕ
• Аттенюатор с шагом настройки 5 дБ
• Электронный аттенюатор
• Предусилитель на частоту до 26,5 ГГц
• Синхронизация по уровню ПЧ с чувствительностью по уровню смесителя до 50 дБмВт
• Демодуляция по маркеру с шумоподавлением
• Следящий генератор с поддержкой развертки по мощности
• Функция стробируемого запуска
• Встроенный следящий генератор
• Управление внешним генератором
• Расширение диапазона частот с помощью внешних смесителей с поддержкой смещения настройки во время отображения измерительной кривой
• Набор команд GPIB, совместимый с HP 859x/8566/8591E/71100C/71200C/71209C
• Набор команд GPIB, совместимый с FSEx/FSIQ
• Режим работы по списку, обеспечивающий очень быструю работу по шине GPIB
• Цветной ЖК-дисплей SVGA, 21 см
• Режим разделенного экрана
• Работа под управлением ОС Embedded XP: Простое документирование измерений; Дистанционное управление рабочим столом; Совместимость (драйверы принтеров, сеть и т.п.)
• Интерфейсы: GPIB, RS-232-C, LAN, USB
• Поддержка стандарта VXI-11
• Широкий набор прикладного встроенного ПО, включая измерение мощности в кодовой области для стандартов связи 3 GPP: Bluetooth®; GSM/EDGE; 3 GPP WCDMA, HSDPA, TD-SCDMA; Bluetooth®, 1xEV-DV, 1xEV-DO; Измерение коэффициента шума и усиления; Измерительный демодулятор ЧМ/ФМ/АМ; Измерение фазового шума; Измерения с датчиком мощности. Поддерживаются датчики R&S®NRP-Z11, Z21, Z22, Z23, Z24, Z51, Z55, Z81, Z91, внешние измерители мощности R&S NRVD, HP EPM, HP 437B, HP438A и делители мощности.

Технологии

• WCDMA / HSPA / HSPA+
• WiMAX
• MIMO
• TD-SCDMA
• GSM-R
• CDMA2000® 1xEV-DO
• CDMA2000® 1xRTT
• cdmaOne
• WLAN / Wi-Fi
• Стандарты IEEE 802.11a, b, g, j, p и IEEE 802.11n
• Bluetooth
• Ultra-Wideband (UWB)
• ZigBee
• DECT
• MBMS
• AM
• FM
