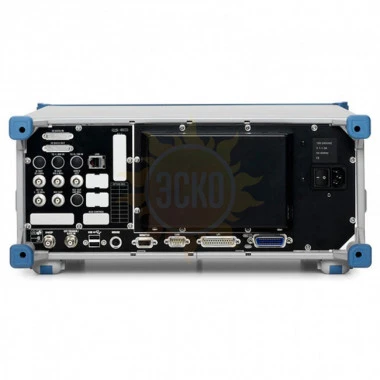

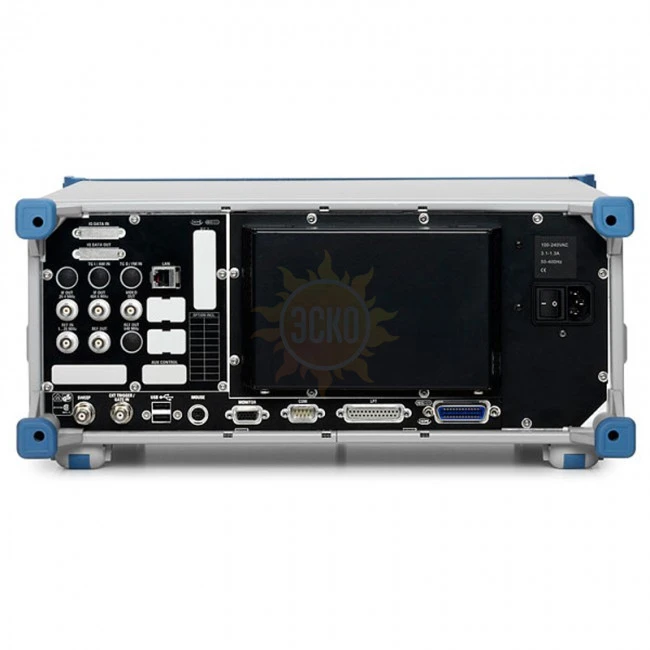

Описание Rohde & Schwarz FSU46
Rohde & Schwarz FSU46 - анализатор спектра с диапазон частот от 20 Гц до 46 ГГц.
Для выполнения различных измерений в процессе разработки, в системах обеспечения качества и на производстве, прибор должен обладать достаточной функциональностью и превосходными характеристиками во всех режимах. Анализатор Rohde&Schwarz®FSU полностью удовлетворяет этим требованиям.
R&S®FSU может быть по праву назван эталоном среди анализаторов спектра с самым широким на сегодняшний день динамическим диапазоном. Анализаторы спектра R&S®FSU также лидируют по фазовому шуму, точности уровня и разрешающей способности – по всем параметрам, необходимым для проектирования, производства и тестирования беспроводных устройств следующего поколения
Особенности:
- средний уровень собственных шумов (DANL): -158 дБмВт (в полосе 1 Гц);
- фазовый шум (тип.): -133 дБн (1 Гц) при отстройке 10 кГц;
- точка пересечения по интермодуляционным составляющим 3-го порядка (TOI): +25 дБмВт (тип.);
- разрешающая способность по частоте: от 1 Гц до 50 МГц;
- средний уровень собственных шумов (DANL) с предусилителем R&S®FSU-B24 (тип.): -168 дБмВт (1 Гц) на частоте 20 ГГц и -155 дБмВт (1 Гц) на частоте 50 ГГц
Характеристики Rohde & Schwarz FSU46
| Параметры | Значение |
|---|---|
|
Связь по постоянному току |
20 Гц — 46 ГГц |
|
Связь по переменному току |
1 МГц — 46 ГГц |
|
Разрешение по частоте |
0,01 Гц |
|
Индикация частоты |
с помощью маркера или цифрового счётчика |
|
Полоса обзора |
0 Гц, 10 Гц…3,6 / 8 / 26,5 / 43 / 46 / 50 / 67 ГГц |
|
Чистота спектра (дБн (1Гц)), SSB фазовый шум, f = 640 МГц |
|
|
Сдвиг несущей 10 Гц |
-73 дБн (1 Гц) (тип.), с опцией R&S®FS-B4: -86 дБн (тип.) |
|
Сдвиг несущей 10 кГц |
-128 дБн (1 Гц), тип. -133 дБн (1 Гц) |
|
Сдвиг несущей 10 МГц |
-155 дБн (1 Гц), тип. -160 дБн (1 Гц) |
|
Развёртка |
|
|
Полоса обзора 0 Гц |
от 1 мкс до 16000 с шагом 5% |
|
Полоса обзора ≥ 10 Гц |
от 2,5 мс до 16000 с шагом ≤ 10% |
|
Полосы разрешения |
|
|
Аналоговый фильтр (-3 дБ) |
10 Гц…20 МГц с рядом значений 1 / 2 / 3 / 5, 50 МГц |
|
Видеофильтр |
от 1 Гц до 10 МГц с рядом значений 1 / 2 / 3 / 5 |
|
БПФ-фильтры (–3 дБ) |
от 1 Гц до 30 кГц с рядом значений 1 / 2 / 3 / 5 |
|
EMI-фильтры (–6 дБ) |
200 Гц, 9 кГц, 120 кГц, 1 МГц |
|
Канальные фильтры |
100 / 200 / 300 / 500 Гц, 1 / 1, 5 / 2 / 2, 4 / 2, 7 / 3 / 3, 4 / 4 / 4, 5 / 5 / 6 / 8, 5 / 9 / 10 / 12,5 / 14 / 15 / 16 / 18 (RRC) / 20 / 21 / 24,3 (RRC) / 25 / 30 / 50 / 100 / 150 / 192 / 200 / 300 / 500 кГц, 1 / 1, 228 / 1, 5 / 2 / 3 / 5 МГц |
|
Общая погрешность измерения,f < 3,6 ГГц |
0,3 дБ |
|
Нелинейность отображения |
0,1 дБ (от 0 дБ до –70 дБ) |
