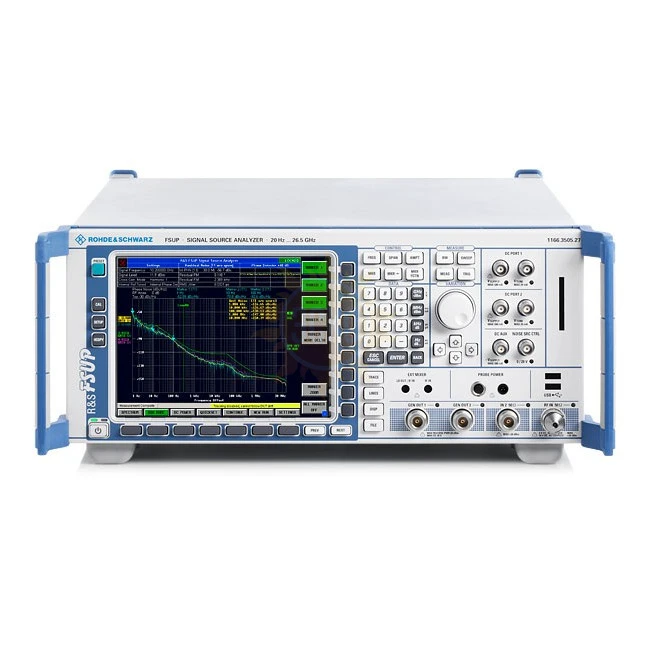

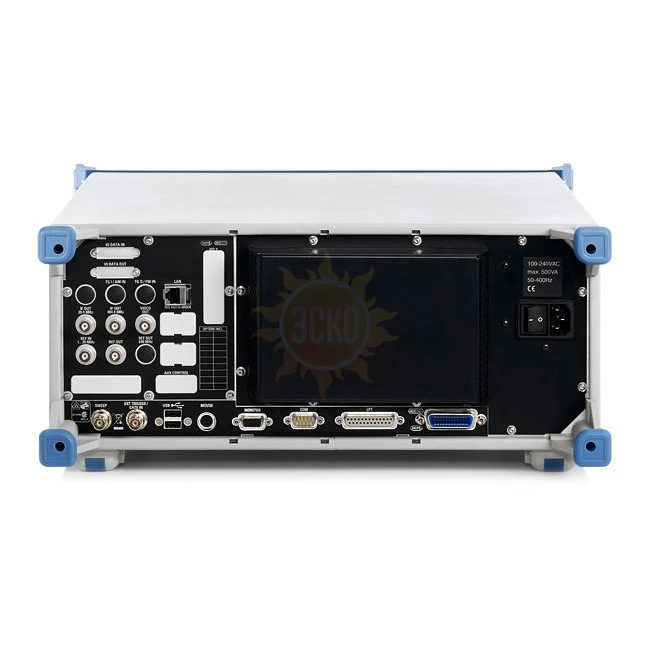

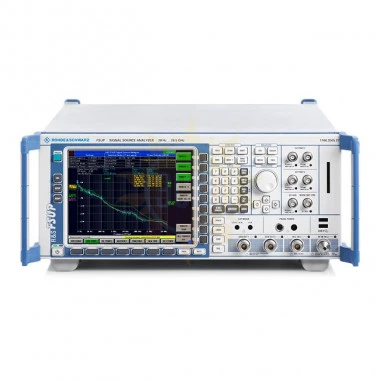

Rohde & Schwarz FSUP50

распечатать описание в PDF

Артикул: 1166.3505.51

Нижний предел частотного диапазона

Исполнение

Портативный

Разрешение

нет данных

Тип дисплея

Нет данных

Особенности

Анализ во временной области

Виды модуляции

АМ, ЧМ, ФМ

цена по запросу

с поверкой +8 800 ₽

Доставка в кратчайшие сроки

по Москве от 500 ₽

по России от 1000 ₽

Гарантия 2 года

Госреестр 37175-08
до 08.05.2018

ТД «ЭСКО» официальный дистрибьютор Rohde & Schwarz в России

Описание Rohde & Schwarz FSUP50

R&S®FSUP сочетает функции высококачественного анализатора спектра и анализатора сигналов с преимуществами измерителя фазовых шумов. Он представляет собой уникальное и простое в эксплуатации решение для измерения параметров задающих генераторов и синтезаторов в исследовательских лабораториях и промышленном производстве.

Диапазон частот до 8/26,5/50 ГГц
Диапазон частот до 110 ГГц с внешними смесителями
Малошумящие выходы постоянного тока для формирования напряжений питания и настройки
Максимальная гибкость измерений фазового шума
Измерение коэффициента шума и коэффициента усиления
Измерение параметров задающих генераторов
Анализ сигналов с цифровой и аналоговой модуляцией

Особенности

Чрезвычайно гибкий тестер фазового шума с множеством измерительных функций
Максимальный динамический диапазон за счет взаимной корреляции
Уникальное сочетание тестера фазового шума с анализатором спектра
Анализ во временной области
Измерение характеристик одним нажатием кнопки
Анализ сигналов с цифровой и аналоговой модуляцией

Чрезвычайно гибкий тестер фазового шума с множеством измерительных функций

Метод фазового детектора с внутренним/внешним опорным сигналом
Метод двух тестируемых устройств
Высокая чувствительность
Автоматическая настройка всех важных параметров
Простота в обращении
Обнаружение, подавление и составление списка источников помех
Измерение параметров на заданных фиксированных частотах
Измерение остаточного фазового шума
Измерение шума АМ

Максимальный динамический диапазон за счет взаимной корреляции

Повышение чувствительности на 20 дБ
Взаимная корреляция в диапазоне до 50 ГГц с помощью одного прибора

Уникальное сочетание тестера фазового шума с анализатором спектра

Измерение фазовых шумов по методу анализатора спектра
Типовые спектральные измерения, такие как измерение мощности в соседнем канале или поиск сигнала помехи
Измерение коэффициента шума с помощью R&S®FSUP

Анализ во временной области

Переходные характеристики задающих генераторов

Измерение характеристик одним нажатием кнопки

Малошумящий источник питающих напряжений и напряжений настройки
Измерение всех характеристик задающих генераторов

Анализ сигналов с цифровой и аналоговой модуляцией

Общий векторный анализ сигналов с цифровой модуляцией
Специальные опции для анализа стандартов цифровой связи
Анализ сигналов с аналоговой модуляцией (АМ/ЧМ/ФМ)

Характеристики Rohde & Schwarz FSUP50

Сводные данные
Режимы измерения	анализатор источников сигналов	от 1 МГц до 8/26,5/50 ГГц
	анализатор спектра	от 20 Гц до 8/26,5/50 ГГц
Анализатор источников сигналов
Измерение фазовых шумов	анализатором спектра	от 10 МГц до 8/26,5/50 ГГц
	фазовым компаратором	от 1 МГц до 8/26,5/50 ГГц
	с внутренним опорным генератором	от 1 МГц до 8/26,5/50 ГГц
	с внешним опорным генератором	от 1 МГц до 8 ГГц
	фазовым компаратором и взаимной корреляцией	от 1 МГц до 8/26,5/50 ГГц
Измерение переходных характеристик	минимальная отстройка частоты	10 МГц
	максимальная отстройка частоты	30 МГц
Измерение остаточных фазовых шумов	фазовым компаратором	от 1 МГц до 8 ГГц (с внутренним фазовым детектором)
Измерение амплитудных шумов		Номинальный диапазон частот диодного детектора АМ

Чувствительность
Чувствительность с внутренним опорным генератором и внутренним фазовым детектором
Входной уровень >+10 дБмВт, уровень гармоник и паразитных составляющих <–30 дБн, режим «с усреднением», от +20 °C до +30 °C. Усиление малошумящего усилителя 40 дБ, полоса ФАПЧ ≤10 × отстройка от несущей, макс. 1 кГц. С опцией снижения фазового шума R&S®FSUP-B60 и опцией для расширенной корреляции R&S®FSUP-B61.
Типичные значения
Отстройка от несущей	Входная частота, значения в дБн (1 Гц) R&S®FSUP8/26/50						R&S®		R&S®
Отстройка от несущей	Входная частота, значения в дБн (1 Гц) R&S®FSUP8/26/50						FSUP26/50		FSUP50
	5	10	100	1	3	7	10	20	40
	МГц	МГц	МГц	ГГц	ГГц	ГГц	ГГц	ГГц	ГГц
1 Гц	-114	-116	-87	-75	-62	-55	-52	-48	-42
10 Гц	-136	-135	-110	-91	-87	-80	-77	-71	-65
100 Гц	-143	-146	-134	-115	-106	-97	-95	-89	-83
1 кГц	-157	-161	-160	-134	-123	-118	-116	-112	-106
10 кГц	-165	-168	-168	-143	-131	-129	-126	-120	-114
100 кГц	-171	-170	-176	-158	-139	-140	-138	-132	-126
1 МГц	-	-175	-177	-165	-160	-155	-150	-146	-140
10 МГц	-	-	-179	-172	-170	-170	-167	-161	-155
30 МГц	-	-	-179	-172	-170	-170	-170	-165	-159

Измерение параметров ГУН
Измеряемые параметры	Настроечная характеристика, крутизна настроечной характеристики, мощность, вкл./выкл. смещения частоты, измерение уровня гармоник, влияние напряжения питания, сводка параметров
Диапазон частот	R&S®FSUP8	от 10 МГц до 8 ГГц
	R&S®FSUP26	от 10 МГц до 26.5 ГГц
	R&S®FSUP50	от 10 МГц до 50 ГГц
Источники питания	порты настройки	2
	порты постоянного напряжения	2
	дополнительные порты	1

Комплектация Rohde & Schwarz FSUP50

№	Наименование
1.	ВЧ-кабель, 1 м
2.	адаптер измерительного порта с гнездом 3,5 мм и гнездом N-типа
3.	адаптер измерительного порта с гнездом 2,4 мм и гнездом N-типа
