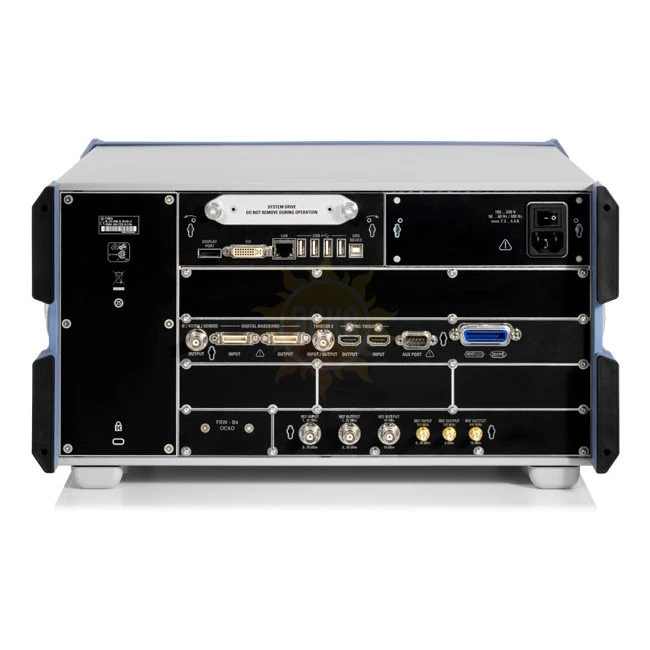

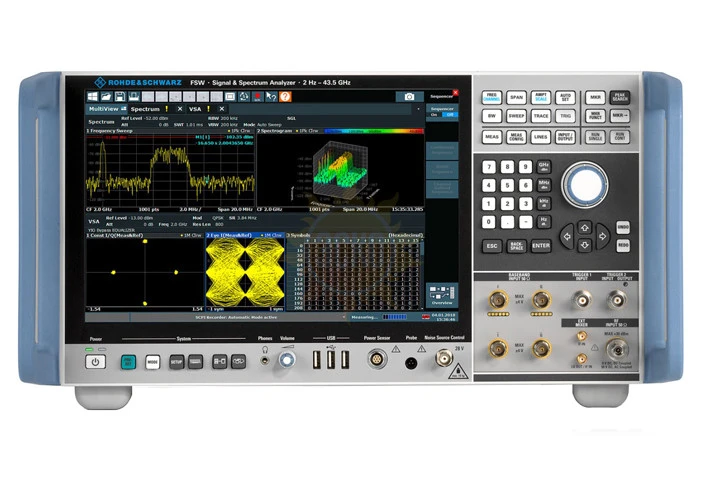

FSW8 — анализатор спектра и сигналов

распечатать описание в PDF

Артикул: 1312.8000K08

Нижний предел частотного диапазона

Верхний предел частотного диапазона

8 ГГц

Исполнение

Портативный

Разрешение

0,01 Гц

Тип дисплея

Диагональ 30,7 см (12,1 дюйма), цветной, сенсорный, разрешение WXGA, 1280 x 800 пикселей

Аккумулятор

Нет данных

цена по запросу

с поверкой +8 800 ₽

Доставка в кратчайшие сроки

по Москве от 500 ₽

по России от 1000 ₽

Гарантия 1 год

Госреестр 78802-20
до 28.07.2025

Межповерочный интервал 1 год

ТД «ЭСКО» официальный дистрибьютор Rohde & Schwarz в России

Описание Rohde & Schwarz FSW8

Новый высокоэффективный анализатор спектра и сигналов R&S®FSW разработан в соответствии с высокими требованиями заказчиков. Благодаря низкому фазовому шуму, широкой полосе анализа, простому и интуитивно понятному управлению, анализатор позволяет быстро и легко выполнять измерения.

Диапазон частот от 2 Гц до 8 ГГц / 13,6 ГГц / 26,5 ГГц/ 43,5 ГГц/ 50 ГГц/ 67 ГГц/ 85ГГц
Низкий уровень фазового шума: -137 дБн/Гц при отстройке 10 кГц (несущая 1 ГГц), -112 дБн/Гц при отстройке 10 кГц (несущая 60 ГГц)
Динамический диапазон измерений коэффициента утечки мощности в соседний канал (ACLR) для WCDMA (с коррекцией шума) составляет -88 дБ
Полоса анализа до 2 ГГц
Общая погрешность измерения 0,4 дБ на частоте до 8 ГГц
Сенсорный экран высокого разрешения с диагональю 12,1 дюйма (31 см) обеспечивает удобство работы с прибором
Несколько задач измерения могут выполняться и отображаться параллельно

Характеристики Rohde & Schwarz FSW8

Параметр		Значение
Параметр		FSW8	FSW13	FSW26	FSW43	FSW50	FSW67	FSW85
Частотный диапазон		2 Гц...8 ГГц	2 Гц...13,6 ГГц	2 Гц...26,5 ГГц	2 Гц...43,5 ГГц	2 Гц...50 ГГц	2 Гц...67 ГГц	ВЧ1: 2 Гц ...85 ГГц; 2 Гц...90 ГГц (с -B90G) ВЧ2: 2 Гц ...67 ГГц
Разрешение по частоте		0,01 Гц
Стабильность опорного генератора (старение)
Стандартно		+/-1 x 10^-7
С опцией FSW-B4		+/-3 x 10^-8
Количество точек свипирования		от 101 до 100’000
Полосы разрешения
Свипирующие и БПФ (по уровню -3 дБ)		от 1 Гц до 10 МГц, доп. 3,9 кГц, 6,25 кГц с опц. -В8 доп. 20/ 50/ 80 МГц
Канальные фильтры (по уровню -3 дБ)		от 10 Гц до 10 МГц с опц. -В8 доп. 20/ 28/ 40/ 80 МГц
ЭМС-фильтры (по уровню -6 дБ) (опц. FSW-K54)		10 Гц, 100 Гц, 200 Гц, 1 кГц, 9 кГц, 10 кГц, 100 кГц, 120 кГц, 1МГц
Полосы анализа
Стандартно		10 МГц (YIG преселектор выкл. для f ≥ 8 ГГц)
С опцией FSW-В28		28 МГц (YIG преселектор выкл. для f ≥ 8 ГГц)
С опцией FSW-В40		40 МГц (YIG преселектор выкл. для f ≥ 8 ГГц)
С опцией FSW-В80		80 МГц (YIG преселектор выкл. для f ≥ 8 ГГц)
С опцией FSW-В160		160 МГц (YIG преселектор выкл. для f ≥ 8 ГГц)
С опцией FSW-В320		320 МГц (YIG преселектор выкл. для f ≥ 8 ГГц)
С опцией FSW-В512/512R		512 МГц (YIG преселектор выкл. для f ≥ 8 ГГц)
С опцией FSW-В1200		1,2 ГГц (YIG преселектор выкл. для f ≥ 12 ГГц)
С опцией FSW-В2001/ B800R		2 ГГц (YIG преселектор выкл. для f ≥ 12 ГГц)
С опцией FSW-В5000		5 ГГц (YIG преселектор выкл. для f ≥ 12 ГГц)
Спектральная чистота (однополосный фазовый шум) несущая 1 ГГц
Отстройка 10 Гц	стд.	< -80 дБн/Гц, -90 дБн/Гц (тип)
Отстройка 10 Гц	с -В4	< -95 дБн/Гц, -100 дБн/Гц (тип)
Отстройка 1 кГц		< -127 дБн/Гц, -132 дБн/Гц (тип)
Отстройка 10 кГц		< -136 дБн/Гц, -140 дБн/Гц (тип)
Отстройка 100 кГц		< -139 дБн/Гц, -143 дБн/Гц (тип)
Отстройка 1 МГц		< -145 дБн/Гц, -149 дБн/Гц (тип)
Отображаемый средний уровень шума (DANL), дБм (тип.)
Без предусилителя	от 1 МГц до 1 ГГц	-154	-154	-154	-154	-154	-154	-150
	от 3 ГГц до 8 ГГц	-156	-156	-156	-156	-156	-156	-156
	от 13,6 ГГц до 18 ГГц	-	-153	-153	-153	-153	-148	-148
	от 25 ГГц до 34 ГГц	-	-	-	-147	-147	-139/-141	-139/-141
	от 43,5 ГГц до 47 ГГц	-	-	-	-	-140	-131	-133/-141
	от 55 ГГц до 62 ГГц	-	-	-	-	-	-139	-136/-141
	от 75 ГГц до 80 ГГц	-	-	-	-	-	-	-125
С вкл. предусилителем	от 150 МГц до 8 ГГц	-169	-169	-169	-166/-169	-162/-165	-162/-165	-
	от 13,6 ГГц до 22 ГГц	-	-166	-166	-166/-167	-161/-162	-160/-161	-
	от 26,5 ГГц до 40 ГГц	-	-	-	-164	-160	-157/-159	-
	от 43,5 ГГц до 47 ГГц	-	-	-	-	-155	-146/-150	-
	от 56 ГГц до 62 ГГ	-	-	-	-	-	-144/-150	-
Уровень подавления каналов приема зеркальных частот и прочих паразитных каналов		-90 дБн
Уровень остаточных сигналов комбинационных частот	f ≤ 1 МГц	-90 дБм
	1 МГц < f ≤ 8900 МГц	-110 дБм
	8,9 ГГц < f ≤ 85 ГГц	-100 дБм
Точка пересечения третьего порядка (TOI)		до +30 дБм (тип.)
Общая погрешность измерения		от 0,27 дБ до 3,1 дБ
Общие характеристики
Дисплей		Диагональ 30,7 см (12,1 дюйма), цветной, сенсорный, разрешение WXGA, 1280 x 800 пикселей
Аудиодемодуляция (АМ, ЧМ)		Встроенный динамик и разъем для наушников
Хранение данных		Внутренняя память, ЖД ≥ 32 Гбайт
Питание		Сеть переменного тока 100-240 В, 50-60/ 400 Гц
Потребляемая мощность		150 Вт (без опций), 250 Вт (со всеми опциями	175 Вт (без опций), 275 Вт (со всеми опциями		200 Вт (без опций), 300 Вт (со всеми опциями		220 Вт (без опций), 320 Вт (со всеми опциями	230 Вт (без опций), 330 Вт (со всеми опциями)
Габаритные размеры, Ш-В-Г (мм)		462 x 240 x 504						462 x 240 x 610
Масса (без опций)		<19 кг	<21 кг				<24 кг	<27 кг
