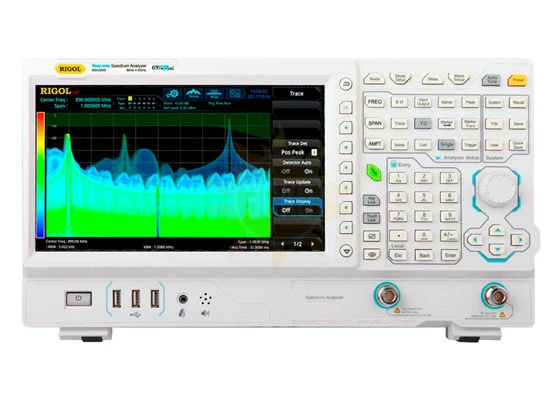

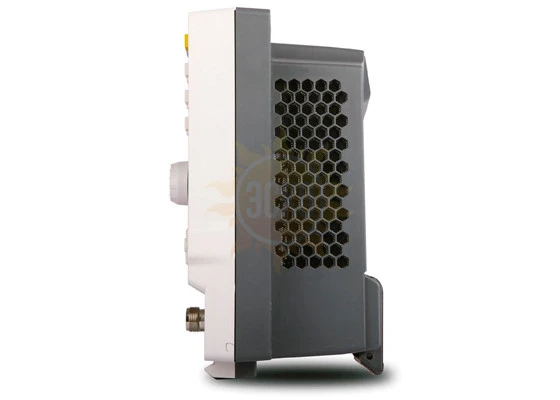

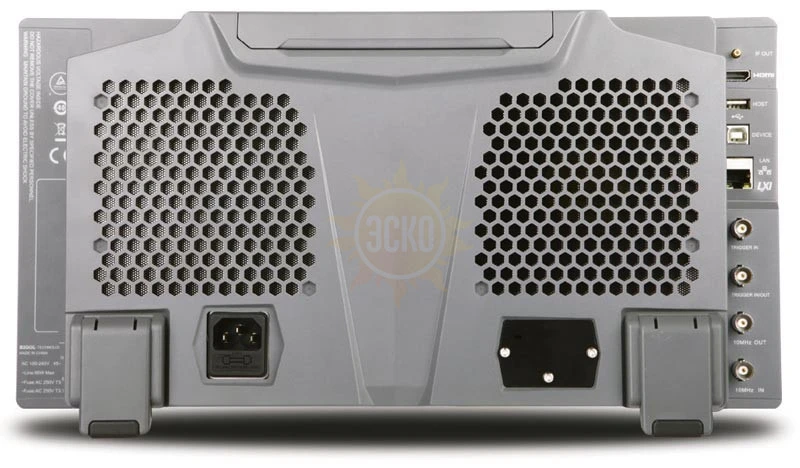

RSA3045 - анализатор спектра реального времени

Артикул: RSA3045
Нижний предел частотного диапазона
9 кГц
Верхний предел частотного диапазона
4,5 ГГц
Исполнение
Настольный
Нижний предел частотного диапазона
9 кГц
Верхний предел частотного диапазона
4,5 ГГц
Разрешение
1 Гц
Интерфейс
USB, LAN
Особенности
Полоса обзора до 40 МГц
769 676
с НДС
Внимание! В связи с резкими изменениями курса доллара цены на сайте могут отличаться от актуальных. Уточняйте точную цену у менеджера
Доставка  в кратчайшие сроки
по Москве от 500

по России от 1000
Гарантия  3 года

Описание анализатор спектра реального времени RSA3045:

Прибор RSA3045 использует инновационную технологию Ultra-Real, которая объединяет в себе полноценный свипирующий анализатор спектра и анализатор спектра в реальном масштабе времени. В режиме реального времени анализатор RSA3045 позволяет измерять и отображать спектр во временной области с полосой обзора до 40 МГц с гарантированным захватом сигналов с минимальной длительностью 7,45 мкс.

Модель RSA3045-TG отличается от RSA3045 наличием трекинг генератора.

Трекинг-генератор в измерительной технике — это генератор гармонических сигналов сверхвысокой или высокой частоты, который управляется при помощи анализатора спектра. Мгновенная частота колебаний на выходе трекинг-генератора точно равна частоте, на которую в данный момент времени настроен полосовой фильтр анализатора спектра. Конструктивно, трекинг-генератор представляет собой 2х- или 3х-ступенчатый синтезатор частоты. В нём реализуется функция преобразования частоты, обратная функции преобразования частоты в анализаторе спектра.

Пара из трекинг-генератора и управляющего им анализатора спектра образует простейший замкнутый испытательный стенд (сетевой анализатор, тестер) для проверки радиочастотных цепей и кабельных линий.

Технические характеристики анализатор спектра реального времени RSA3045:

Параметр Значение
RSA3045 RSA3045-TG
Режимы анализатор спектра (GPSA) и анализатор спектра реального времени (RTSA)
Полоса от 9 кГц до 4,5 ГГц
Технология UltraReal Есть
Погрешность опорного генератора 1 ppm (0,1 ppm)
Анализатор спектра (GPSA)
Полоса обзора нулевая, от 100 Гц (от 10 Гц - опция) до макс. частоты
Разрешение 2 Гц
Фильтр ПЧ 10 Гц...3 МГц (1 Гц…10 МГц опция), ЭМС фильтры
Видеофильтр 1 Гц…10 МГц
Фазовый шум -112 дБн @ 1 МГц
Средний уровень собственного шума DANL -141 дБм (без п/у), -161 дБм (с п/у, опц.)
Диапазон измерения DANL...+30 дБм
Анализатор спектра реального времени (RTSA)
Полоса захвата 10 МГц (25 МГц и 40 МГц опц.)
Мин.имальная длительность событий 9,3 мкс (до 7,45 мкс -опц.)
SFDR <-50 дБн/Гц, 6 типов окон
Трекинг-генератор
Частотный диапазон - 100 кГц - 4,5 ГГц
Выходной уровень - -40 дБм...0 дБм
Общие характеристики
Дисплей Цветной, 10,1" (1024х600)
Интерфейсы LAN, USB, HDMI
Размеры  410 х 224 х 135 мм
Масса  4,95 кг

Комплектация RIGOL RSA3045

Наименование RSA3045 RSA3045-TG
1 Анализатор спектра RSA3045 1 1
2 Опция трекинг-генератора - 1
3 Кабель питания 1 1
4 Руководство по эксплуатации 1 1
