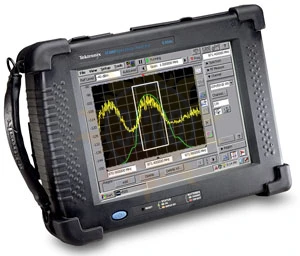

H500 — спектроанализатор

Возможности и преимущества спектроанализатора Н500

Анализатор спектра реального времени Н500 с технологией DPX позволяет отображать живой РЧ сигнал со 100 % возможностью захвата сигналов минимальной длительностью 125 мкс.

Сканирование

• Революционная технология отображения радиочастотного спектра в режиме реального времени DPX™ со спектральной маской DPX обеспечивает интуитивную интерпретацию живых ВЧ сигналов с помощью цветового кодирования событий в зависимости от частоты их появления Обработка до 10 000 спектрограмм в секунду со 100 % вероятностью обнаружения позволяет захватывать импульсные сигналы, сигналы РЛС, сигналы со скачкообразной перестройкой частоты и любые другие перемежающиеся сигналы с минимальной длительностью от 125 мкс
• Характеристики настольного анализатора спектра у портативного прибора в прочном корпусе с питанием от аккумуляторов - свободный от паразитных составляющих динамический диапазон более 70 дБ, гарантированное значение фазового шума < -95 дБн/Гц при отстройке от несущей 10 кГц в диапазоне от 10 кГц до 6,2 ГГц
• Превосходная чувствительность позволяет обнаруживать сигналы малого уровня со средним уровнем собственник шумов -153 дБм в полосе 10 кГц (эквивалентно -163 дБм/Гц), например, сигналы радиочастотных жучков и незарегистрированных передатчиков
• Сетевой интерфейс позволяет управлять прибором дистанционно и создавать необслуживаемые станции для мониторинга спектра

Классификация Н500

• Встроенная функция классификации сигналов WLAN, GSM W-CDMA, CDMA, ATSC позволяет быстро и просто идентифицировать полезные сигнал HI
• Гибкие возможности редактирования, обновления и обмена базами данных сигналов и базами данных классифицированных сигналов с помощью файлов в формате CSV
• Возможности экспорта I/Q данных в формате CSV, MATLAB® и ЮТ для дополнительного последующего анализа

Пеленгация Н500

• Быстрое определение местоположения источника сигнала с помощью проверенных средств поиска, картографирования и документирования
• Поиск сигналов за пределами помещения с помощью встроенного GPS приемника путем сопоставления результатов измерений с привязанными к GPS картами, такими как Pitney Bovves Mapinfo Google™ Earth Microsoft® MapPoint®, Bitmap и многими другими
• Улучшеннв1Й мониторинг спектра с прецизионной синхронизацией измерений и метками времени
• Поиск сигналов в помещениях с помощью однокнопочного интерфейса типа «Tap-and-Walk-and-Tap» (Нажми-Иди-Нажми)
• Дисплей с задней подсветкой, хорошо читаемом при солнечном освещении, и длительная автономная работа за счет применения двух аккумуляторов, допускающих горячую замену
• Прочная конструкция, отвечающая требованиям стандарта MIL-PRF-28800F

Применение Н500

• Управление частотным ресурсом
• Мониторинг спектра
• Обнаружение источников помех и диагностика неисправностей
• Поиск сигналов
• Идентификация сигналов
• Радиоразведка
• Национальная безопасность

Н500 - беспрецедентная легкость борьбы с помехами.

Анализаторы спектра Н500 быстро сканируют окружающую обстановку в РЧ диапазоне, классифицируют известные сигналы и помогают обнаружить источники неизвестных сигналов с помощью проверенных в полевых условиях средств поиска сигналов. Представляя технологию отображения радиочастотного спектра в режиме реального времени DPX™ Н500 предлагает практические решения для обнаружения событий вызывающих переходные процессы, которые «не замечают» традиционные анализаторы спектра.

Имея готовые к эксплуатации в полевых условиях надежные аппаратные средства с выдающимися показателями отображаемого среднего уровня шума (DANL), динамического диапазона без паразитных составляющих (SFDR) фазового шума и возможностью подключения локальным сетям LAN в портативном устройстве, анализаторы серии Н500 - прекрасный выбор для универсальных измерений спектра и идеальный набор средств поиска сигналов.

Развитие стандартов цифровой связи бросает беспрецедентный вызов организациям, занимающимся управлением и контролем РЧ спектра. Идентификация неизвестных сигналов и определение их точного местоположения традиционно выполняются при помощи набора оборудования, в состав которого входят лабораторные и портативные анализаторы спектра, осциллографы, а также ПК для автономного анализа накопленных данных. Однако эксплуатация в полевых условиях налагает определенные ограничения на использование лабораторного оборудования. Подобные устройства могут легко получить повреждения, не являются портативными и требуют источник питания переменного тока. Для классификации сигналов с помощью данных систем часто необходимо заранее получить информацию о сигналах, особенно если они цифровые. Для систем подобного типа идентификация неизвестных сигналов представляется затруднительной, либо она вовсе невозможна.
