Модульные логические анализаторы Tektronix серии TLA7000

Модульные логические анализаторы серии TLA7000 отличаются скоростью и надежностью, необходимыми для регистрации деталей логики самых быстрых из современных процессоров и памяти. Выявление источников трудноуловимых ошибок и хорошее визуальное представление на большом экране, высокая производительность при передаче данных и коррелированный по времени просмотр аналоговых и цифровых сигналов с помощью одного прибора.

• Модули логического анализатора с 68/102/136 каналами, объем памяти для записи до 512 Мб
• Технология MagniVu™ обеспечивает разрешение по времени до 20 пс (50 ГГц) и позволяет быстро обнаруживать трудноуловимые проблемы
• Длина записи до 156 пс (6,4 ГГц)/512 Мб в режиме захвата временных параметров
• Тактовая частота до 1,4 ГГц со скоростью передачи данных до 3,0 Гб/с с действительным окном данных 180 пс для анализа состояния высокопроизводительных синхронных шин
• Синхронизация по глитчам (случайным импульсным помехам) и нарушениям времени установки/удержания позволяет обнаружить и отобразить трудноуловимые неисправности аппаратного обеспечения.
• Хранение неустановившихся сигналов позволяет увеличить время захвата для анализа сигналов с нечастыми переходами
• Одновременный захват сигнала в обычном режиме и с высоким разрешением по времени, а так же возможность захвата аналоговой формы с помощью одного пробника позволяет определить трудноуловимые проблемы
• Специальные пробники с высокой плотностью сигналов и емкостной нагрузкой 0,5 пФ, позволяют избежать необходимости установки специальных соединителей на исследуемом устройстве, уменьшают искажения в цепи и оптимальны для анализа дифференциальных сигналов
• Нахождение проблем и причин их возникновения в реальном времени с помощью нескольких модулей с возможностью просмотра данных, коррелированных во времени, в разных форматах
• 8/16-канальные модули последовательного анализатора с объемом памяти символов 32М 8b/10b на канал
• Скорость сбора данных 2,5 Гб/с и 5 Гб/с для PCI Express 1.0 и PCI Express 2.0
• Безразъемные пробники поддерживают работу с шинами работу со стандартами PCI Express 1.0 и PCI Express 2.0 со скоростью до 5,0 Гб/с
• Специальные пробники под пайку поддерживают PCI Express 1.0 и PCI Express 2.0 со скоростью до 5,0 Гб/с
• Модульная конструкция логических анализаторов обеспечивает гибкость и возможность расширения
• Поддержка до 6528 каналов логического анализатора и 48 независимых шин
• Широкая поддержка процессоров и шин

Применение

• Отладка и проверка ПЛИС
• Анализ протокола MIPI
• Отладка и проверка DDR2 и DDR3
• Целостность сигналов
• Проверка PCI Express:
  – Проверка временных параметров для кристаллов
  – Проверка компьютерных систем
  – Отладка и проверка встраиваемых систем
• Отладка и проверка процессоров/шин
• Интеграция, отладка и проверка встроенного ПО

Продвинутые решения для анализа цифровых систем в реальном времени

Компания Tektronix создает революционные средства анализа цифровых систем, позволяющие разработчикам аппаратного и программного обеспечения обнаружить и проанализировать источники трудноуловимых проблем, возникающих в процессе разработки изделий. Логические анализаторы серии TLA7000 обеспечивают необходимую скорость для обнаружения источника таких трудноуловимых проблем, отображение данных на больших дисплеях и высокую скорость передачи данных в системе, а также совместимость со всеми модулями TLA.

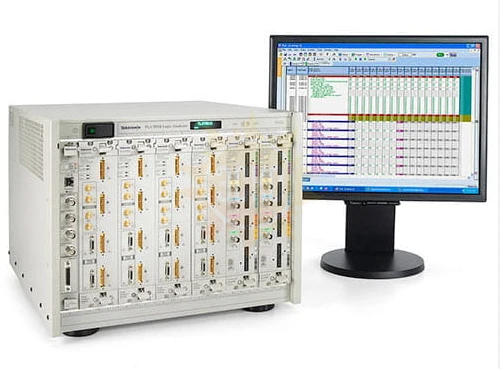

Базовые блоки TLA7012 и TLA7016

Базовые блоки TLA7012 и TLA7016 используются для установки модулей логического анализатора TLA и генераторов тестовых последовательностей. Оба типа блоков могут использоваться как самостоятельно, так и в системе из нескольких блоков, что позволяет проводить анализ большего числа различных шин или многоканальных интерфейсов. TLA7012 и TLA7016 совместно с настольным контроллером TLAPC1 работают на базе ОС Microsoft Windows XP Professional, имеющей подходящую рабочую среду для прикладного программного обеспечения TLA. Базовые блоки поддерживают работу с несколькими дисплеями для расширения возможностей просмотра, а также внутренним DVD-RW, жестким диском и несколькими портами USB 2.0. Съемный жесткий диск поставляется в стандартной комплектации для обоих блоков, он может использоваться отдельными членами группы для хранения личных настроек и данных. Входные/выходные соединения системы запуска используются для подключения внешних измерительных приборов, например, осциллографов DPO, для корреляции результатов измерений.

Модули TLA7ACx и TLA7Bxx

В настоящее время инженеры-разработчики цифровых устройств должны постоянно стремиться к ускорению сроков выхода новой продукции на рынок. Модули логического анализатора серий TLA7ACx и TLA7Bxx предлагают революционные решения, обеспечивая возможность быстрого контроля, захвата данных и анализа работы цифровых систем в режиме реального времени для их отладки, проверки, оптимизации и валидации. Возможности модулей логического анализатора серий TLA7ACx и TLA7Bxx могут использоваться разработчиками ПО, специалистами по интеграции аппаратного и программного обеспечения. Широкий набор функций данных модулей включает захват и корреляцию трудноуловимых проблем аппаратного и программного обеспечения; одновременный захват состояний сигналов и временных параметров, а также возможность захвата аналоговой формы сигнала при помощи одного пробника; использование длинной памяти для захвата состояний позволяет обнаружить причины возникновения сложных проблем; отслеживание процесса исполнения ПО в режиме реального времени, коррелирующее с исходным кодом и аппаратными событиями; а также подключение к испытуемому устройству при помощи безразъемных пробников. В модулях логического анализатора серии TLA7Bxx используется новейшая технология Tektronix MagniVu™, которая обеспечивает высокоскоростную выборку (до 50 ГГц), что добавляет новые возможности для измерений. Модули TLA7Bxx обеспечивают высокоскоростной синхронный захват состояний, временных параметров и аналоговой формы сигнала с помощью одного комплекта пробников. Благодаря технологии MagniVu обеспечивается захват временных параметров с разрешением до 20 пс на всех каналах, запуск по глитчу и времени установки/ удержания, а также отображение временных меток. Высокопроизводительные модули логического анализатора серии TLA7ACx предлагают стандартные функции отладки и проверки, но уровень производительности более приемлем для разработчиков встраиваемых систем. Модули TLA7ACx обеспечивают высокоскоростной синхронный захват состояний, временных параметров и аналоговой формы сигнала с помощью одного комплекта пробников. Во всех моделях технология MagniVu обеспечивает захват временных параметров с разрешением до 125 пс во всех каналах, запуск по глитчу и времени установки/удержания, а также отображение временных меток.

Пробники P68xx и P69xx

Испытания и измерения невозможно проводить без соответствующих пробников. Имея наименьшую емкостную нагрузку, пробники логического анализатора серии P6800 и P6900 не вносят существенных искажений в исследуемую систему, что очень важно при подключении к высокоскоростным шинам (например, DDR2 и DDR3), когда для работы устройства важен низкий уровень помех. В наличии имеются несимметричные и дифференциальные пробники, а также различные варианты подключения, включая безразъемные пробники с высокой плотностью сигналов, что позволяет отказаться от установки специальных соединителей на тестируемой системе. В сферах применения, в которых важна экономия места на печатной плате, такие пробники (серия Р6900) с технологией подключения D-Max® обеспечивают наименьшую площадь контакта. Для обнаружения глитчей, характерных для высокоскоростных шин, пробники серии P6900 совместно с модулями TLA7Bxx и TLA7ACx и ПО iLink™, позволяют осуществлять одновременный захват цифровой и аналоговой формы сигнала благодаря технологии iCapture. Это позволяет всесторонне оценить поведение разрабатываемого устройства с временной корреляцией, без внесения дополнительной емкости и необходимости подключения двух различных пробников для снятия сигнала и затрат времени на их установку. Для дифференциальных сигналов, в которых наиболее важна целостность сигналов, могут использоваться высококачественные пробники P6980 и P6982 наилучшими показателями уровня собственного шума. Кроме того, пробники P6980 и P6982 могут применяться для анализа дифференциальных сигналов с маленьким перепадом напряжения. P6962DBL, при использовании вместе с логическим анализатором TLA7000 с модулем TLA7Bxx, поддерживает цифровую валидацию и отладку памяти DDR2 со скоростью передачи данных до 1600 мега-переходов в секунду. В том случае, когда нет возможности разместить посадочное место на печатной плате для поключения безразъемного пробника, пробник Р6960 в комплекте с микропроволочными выводами дает возможность подключиться к испытуемому устройству и обеспечивает универсальность, необходимую для проведения отладки.

Модули TLA7Sxx PCI Express Gen 2

Стандарт PCI Express 2.0 предъявляет новые более сложные требования к тестированию устройств. Необходимость быстрого вывода на рынок устройств на базе этого стандарта требует решения, позволяющего быстро обнаруживать неисправности. Модули последовательного анализатора серии TLA7Sxx предлагают новый подход к валидации PCI Express – анализ всех уровней протокола от физического до транзакционного. Впервые в истории параллельные и последовательные модули сбора данных могут использоваться совместно как в TLA7012, так и в TLA7016, что обеспечивает высокую степень универсальности. Кроме того, модули последовательного анализатора серии TLA7Sxx могут захватывать и запускаться по событиям на физическом уровне, независимо от того, возникают ли проблемы при объединении каналов в цепочку, или канал переходит в режим управления питанием или выходит из него. Важную роль играет полная поддержка управления питанием L0 и L1, поскольку для проектирования систем становится все более важным использование технологий энергосбережения. Возможности сбора данных последовательного анализатора серии TLA7Sxx дополняются средствами анализа, обеспечивающими декодирование протокола и сообщения об ошибках. Логические анализаторы Tektronix будут полезны для разработчиков аппаратного обеспечения, специалистов по интеграции аппаратно-программного обеспечения и разработчиков встроенного ПО. Для коррелирования с другими системными шинами или общими сигналами отладки используется общая метка времени системы TLA. В одной рабочей среде можно эффективно устранять трудноуловимые проблемы, распространяющиеся от других системных шин. Использование пробников Р67хх помогает инженерам исследовать различные системы.

Пробники серии P67xx для PCI Express Gen 2

Пробники серии P67xx поставляются в нескольких вариантах исполнения, два из которых типа mid-bus и один с возможностью пайки на плату. Пробники P67xx оптимальны, если необходимо обеспечить минимальное воздействие на систему. В них используются механизмы фиксации без соединителей, которые максимально увеличивают механическую надежность. При недостатке места на печатной плате в разработках, в которых используются каналы х1 и х4, рекомендуется использовать 8-канальные пробники P6708. Также имеются 16-канальные пробники P6716. Пробники P6701SD позволяют потребителям проводить проверку своих разработок PCI Express на платформах, не имеющих возможности для подключения пробников mid-bus или специальных разъемов.
