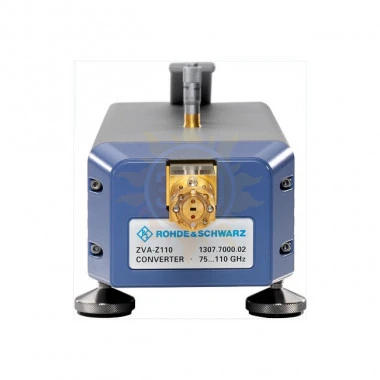

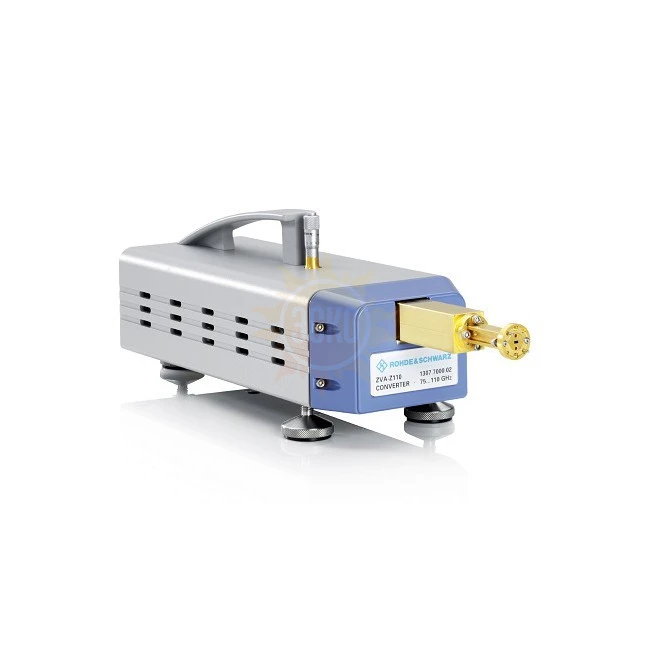

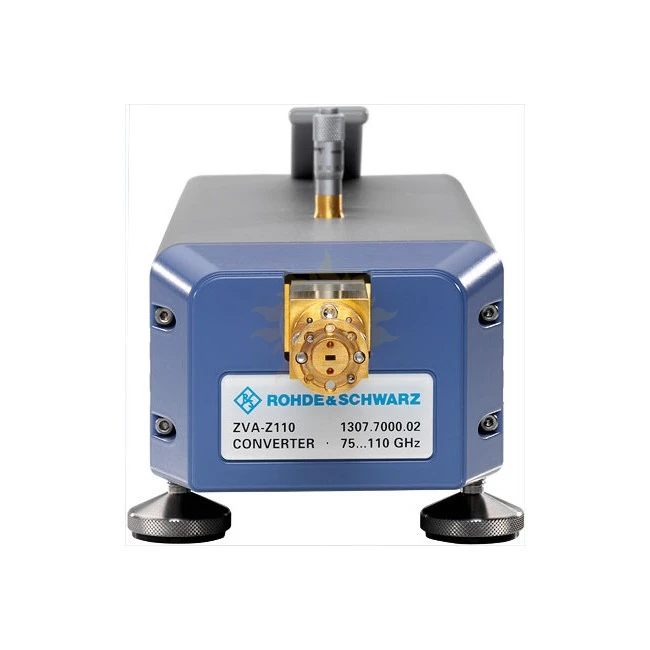

Описание Rohde & Schwarz ZVA-Z170

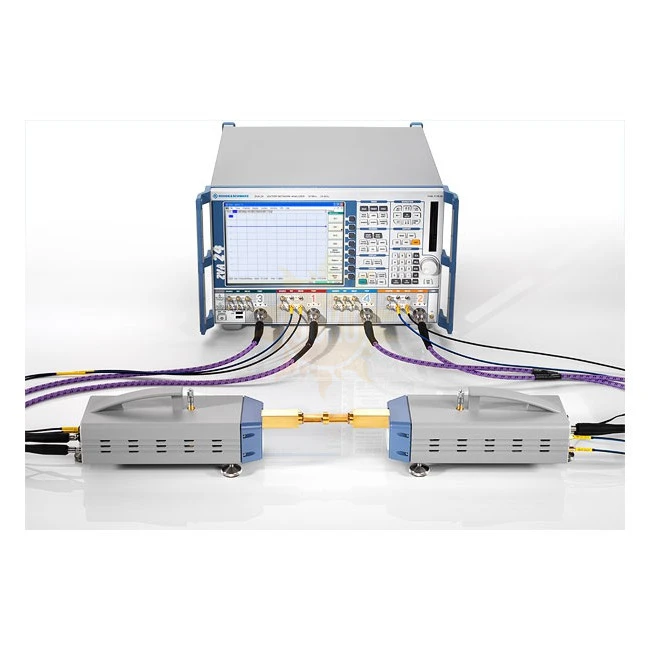

Преобразователи частоты Rohde & Schwarz обеспечивают проведение анализа электрических цепей в диапазоне частот от 50 до 500 ГГц с использованием анализатора цепей R&S®ZVA24, R&S®ZVA40, R&S®ZVA50, R&S®ZVA67 или R&S®ZVT20. Отличаясь высоким динамическим диапазоном, эти преобразователи устанавливают новые стандарты. Более того, они легко монтируются, очень удобны в работе и обеспечивают быстрое проведение измерений. Для проведения двухпортовых измерений требуется лишь один четырехпортовый анализатор цепей и два преобразователя частоты; внешние генераторы при этом не нужны. При использовании двухпортового анализатора цепей для формирования сигналов гетеродина потребуется внешний генератор.
Характеристики Rohde & Schwarz ZVA-Z170
|
R&S®ZVA-Z170 |
||
|---|---|---|
|
Наименование волновода |
Electronic Industries Alliance (EIA) |
WR06/WR6.5 |
|
Тип разъема |
противоскосовый фланец |
прецизионный волноводный фланец, совместимый с UG387/U-M |
|
Диапазон частот |
от 110 до 170 ГГц |
|
|
Выходная мощность |
при входной мощности +7 дБмВт с R&S®ZVA/R&S®ZVT |
(-4...-0) дБмВт |
|
Ослабление выходной мощности |
аттенюатор с ручной настройкой |
тип. 0 до 40 дБ |
|
Динамический диапазон |
> 85 дБ, тип. >105 дБ |
|
- Диапазон частот - верхний предел: до 170 ГГц
- Тип: Стационарный, Портативный
- Диапазон частот - нижний предел: от 110 ГГц
