Rohde & Schwarz ES-SCAN

ПО для предварительных испытаний на соответствие стандартам R&S®ES-SCAN является недорогим и простым в обращении средством измерения электромагнитных помех с помощью тестовых приемников/анализаторов спектра, работающих под управлением компьютера. Оно упрощает и ускоряет как лабораторные измерения, так и подготовительные измерения для окончательной сертификации

• Быстрота обучения и простота управления, благодаря продуманной структуре и четкой операционной концепции
• Стандартные наборы готовых параметров для разных измерений электромагнитных помех
• Эффективное сохранение и управление данными замеров, настройками и параметрами, включая граничные линии и коэффициенты преобразования
• Гибкая и быстрая генерация самых разнообразных отчетов о тестировании
• Полные и надежно воспроизводимые результаты измерений
• Поддержка измерительных приемников электромагнитных помех R&S®ESCI, R&S®ESPI, R&S®ESL
• Поддержка анализаторов спектра R&S®FSP, R&S®FSL и R&S®FSV (в режиме эмуляции R&S®FSP)

Системные требования

• Операционная система Windows 7, Vista или XP SP2 (32-битная версия)
• 512 Mбайт оперативной памяти
• 30 Mбайт на жестком диске
• Дистанционное управление через:
  – GPIB интерфейс (требуется плата GPIB, опция FSL-B10 для R&S®ESL/ R&S®FSL)
  – LAN интерфейс (требуется опция FSP-B16 для R&S®ESPI / R&S®ESCI / R&S®FSP)
• USB интерфейс для активации ключа лицензии

Измерения и документирование

• ПО настраивает все параметры прибора, затем собирает и анализирует полученные данные.

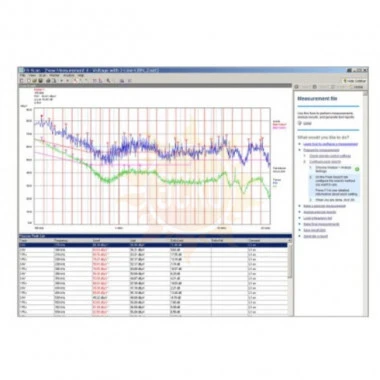

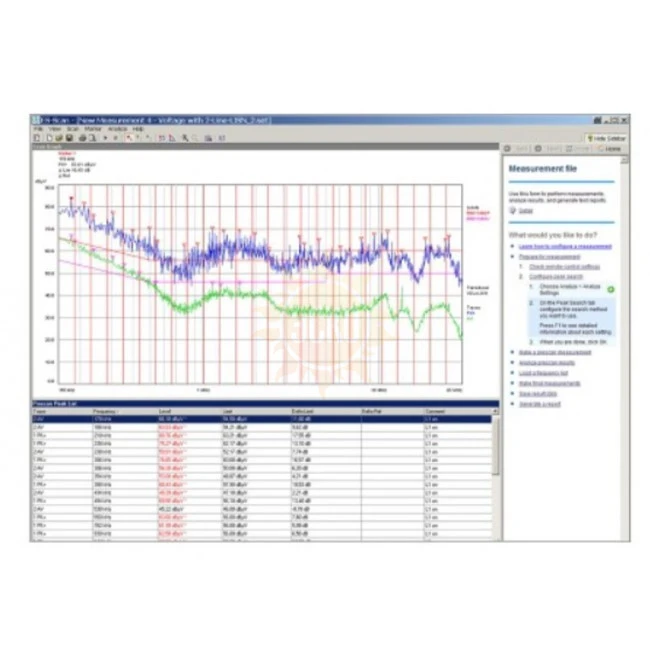

• Результаты выводятся в табличной и графической форме, а функции маркера и масштабирования позволяют точно обрабатывать графически отображаемые значения.

Этапы измерительной последовательности

• Обзорное измерение согласно таблице сканирования
• Обнаружение всех значительных источников помех и последующая обработка данных (список частот)
• Дополнительная оптимизация параметров (точн. настройка)
• Окончательное измерение по списку частот
• Генерация отчета

Режимы окончательного измерения

• Автоматическое измерение: ПО последовательно обрабатывает список пиковых значений и определяет уровень на каждой частоте, используя для этого детекторы и временные интервалы, указанные в параметрах измерения.
• Интерактивный режим: для каждой частоты конечного измерения активируется функция точной настройки. Она позволяет точно настроить приемник на нужную частоту и, при необходимости, вручную изменить положение исследуемого устройства, поглощающих клещей и антенны
