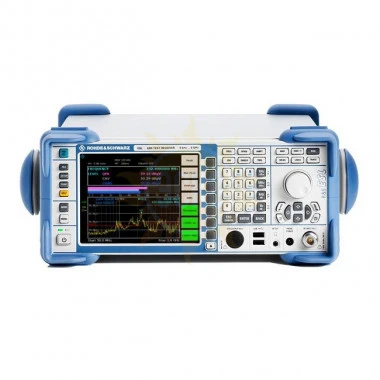

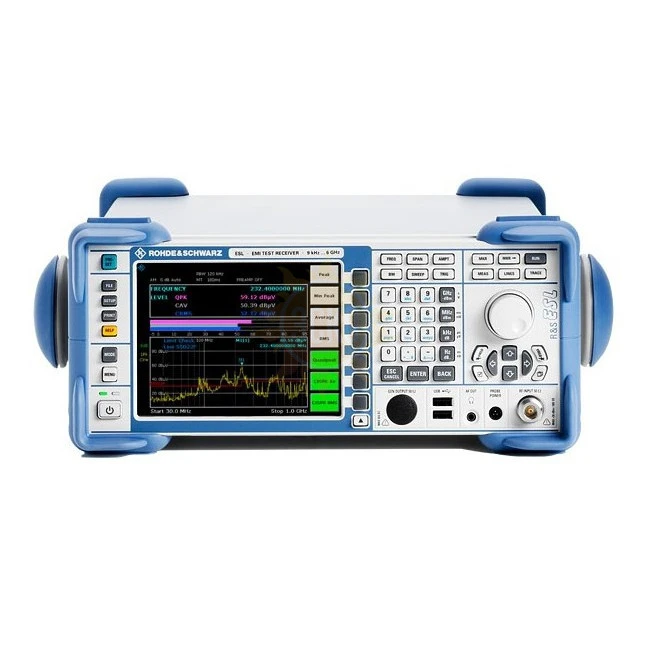

ESL3 — тестовый приемник электромагнитных помех (13)

Применение

Тестовый приемник Rohde&Schwarz®ESL сочетает в себе сразу два прибора: измерительный ЭМП-приемник для проведения испытаний на ЭМС согласно последним стандартам и полнофункциональный анализатор спектра для разнообразных лабораторных задач. Приемник R&S®ESL – это идеальный выбор в условиях ограниченного бюджета

Основные возможности:

- диапазон частот от 9 кГц до 3 / 6 ГГц, охватывающий практически все промышленные стандарты по испытаниям на ЭМС;
- впервые применяемая в экономичном классе приборов комбинация измерительного ЭМП-приемника и анализатора спектра;
- все основные функции современного тестового приемника, в том числе полностью автоматизированные последовательности испытаний;
- взвешивающие детекторы: максимального, минимального, среднего значения, среднеквадратический, квазипиковый, а также среднего и среднеквадратического значений с постоянными времени согласно последней версии стандарта CISPR 16-1-1;
- компактный, легкий прибор, который может работать от батареи в случае мобильного применения

Особенности

Высокоточные, воспроизводимые результаты измерений благодаря отличным ВЧ-характеристикам
- погрешность по амплитуде: 0,5 дБ;
- точка компрессии по уровню 1 дБ: +5 дБмВт;
- ВЧ-вход с защитой от импульсного напряжения: до 150 В (до 10 мВт);
- средний уровень собственного шума (DANL) с предусилителем: менее –152 дБмВт (1 Гц);
- полосы разрешения: от 10 Гц до 10 МГц (по уровню –3 дБ), 200 Гц, 9 кГц, 120 кГц (по уровню –6 дБ), 1 МГц (импульсн.)

Находящееся вне конкуренции для приборов данного класса соотношение между стоимостью и техническими характеристиками
- два измерительных прибора в одном: тестовый ЭМП-приемник и анализатор спектра;
- малые затраты на приобретение;
- наилучшие ВЧ-характеристики среди приборов данного класса;
- исчерпывающий набор измерительных функций и методов оценки;
- недорогие, легко подключаемые опции

Интуитивно понятное управление как у всех тестовых приемников компании Rohde & Schwarz
- настройки режима сканирования в понятном табличном представлении;
- возможность одновременного измерения с использованием нескольких детекторов;
- предварительно заданные коэффициенты антенн и предельные линии в соответствии с промышленными стандартами;
- выборочный контроль критического уровня помех с помощью функций TUNE to MARKER и MARKER TRACK;
- одновременное измерение с использованием до четырех детекторов;
- полосковый линейный индикатор с функцией удержания максимального значения MAX HOLD для более четкого представления измеренных значений

Простота модернизации, большой набор интерфейсов
- подключение и работа с опциями без разборки прибора;
- дополнительные интерфейсы, расширяющие возможности применения тестового приёмника R&S®ESL (опция R&S®FSL-B5 содержит выход видеосигнала, выход ПЧ, выход для управления источником шума, интерфейс дистанционного управления для V-сетей, интерфейс для датчиков мощности R&S®NRP-Zxx)

Легкий и компактный, подходит для монтажа, обслуживания и штатной работы
- простота транспортировки благодаря компактным размерам и малому весу;
- работа от внутренней перезаряжаемой батареи независимо от источника питания переменного тока (опция);
- измерение мощности с помощью датчиков R&S®NRP-Zxx

Технические характеристики
