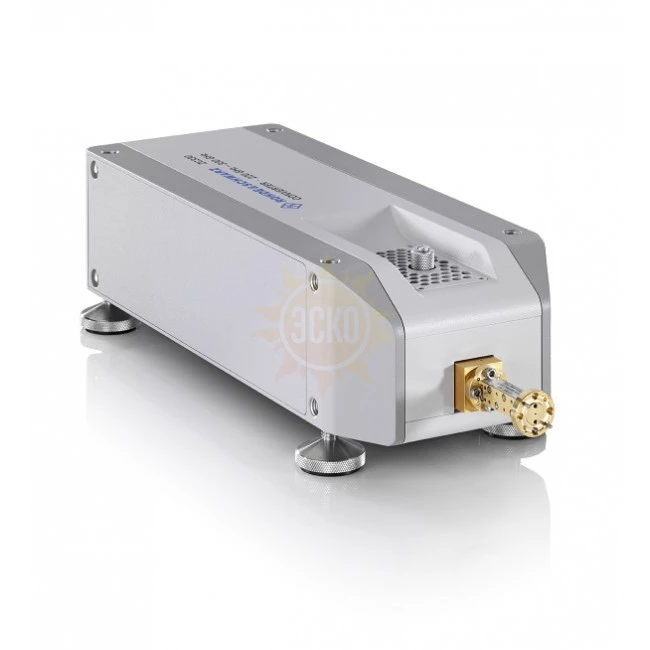

Rohde & Schwarz ZC220

Конвертор частоты Rohde Schwarz ZC220 - это удобное решение для проведения тестов на миллиметровых волнах при разработке, контроле качества и диагностике радиоэлектронного оборудования, такого как приемо-передающие антенны или усилители. Преобразователь используется совместно с радиоизмерительными приборами модельных линеек ZNA, ZVA и ZVT, оснащенными опцией управления ZVA-K8.

Ключевые характеристики

• Частотный диапазон 140 ГГц - 220 ГГц.
• Волновод WM-1295 (WR05).
• Настройка затухания мощности от 0 до 40 дБ.

Измерительные возможности

Прибор отлично подходит для тестирования малошумящих усилителей и другого чувствительного оборудования за счет встроенного аттенюатора с винтовой регулировкой ослабления мощности. Rohde Schwarz ZC220 поддерживает импульсный режим работы для исследований методами измерения средних или точечных параметров импульса и совместим с установками для контроля полупроводниковых пластин и таким специализированным ПО, как QAlibria и WinCalXE. Многопортовые устройства - ответвители и др. - можно протестировать с применением нескольких преобразователей.

Удобство работы

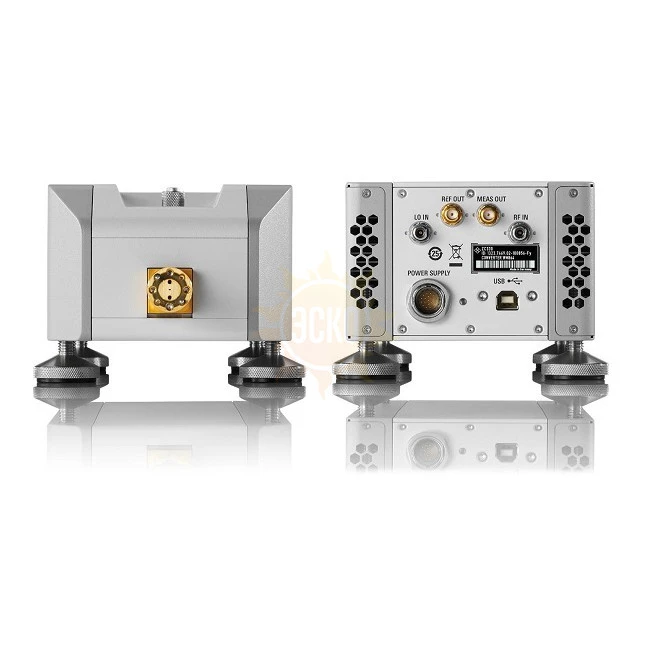

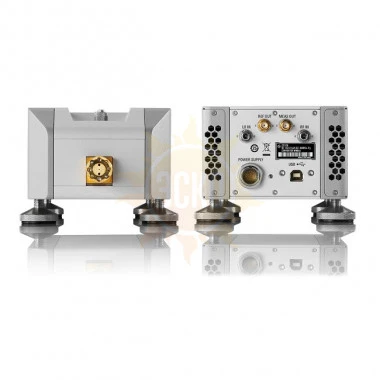

Тестовую схему легко настроить и разместить на лабораторном столе оптимальным образом благодаря регулируемым винтовым ножкам, которые можно закрепить на любой стороне корпуса. Rohde Schwarz ZC220 оборудован волноводными разъемами выдвижной конструкции и винтовыми стыками фланцев, что упрощает работу. Можно быстро произвести калибровку при помощи фирменных или сторонних наборов.

Комплектация

В комплект поставки входит волноводный адаптер, 2 SMA-кабеля, шестигранная отвертка, запасные винты и штифты. Из широкого списка дополнительного оснащения можно выделить платформу для высокоточного микрометрического позиционирования конверторов и наборы разнотипных адаптеров и делителей, в т.ч. для подключения по шине типа IEC/IEEE.
