Rohde & Schwarz ZC330

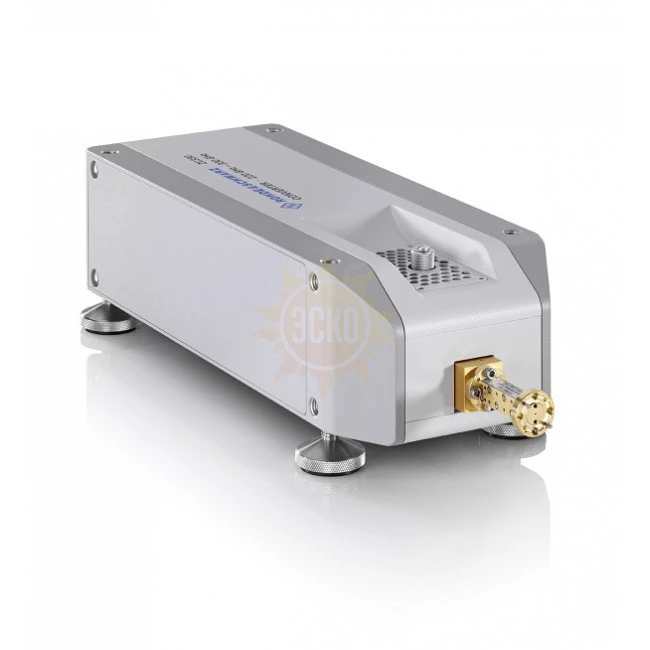

Конвертор частоты Rohde Schwarz ZC330 - это удобное решение для проведения тестов на миллиметровых волнах при разработке, контроле качества и диагностике радиоэлектронного оборудования. Преобразователь используется совместно с радиоизмерительными приборами модельных линеек ZNA, ZVA и ZVT для анализа электрических цепей в частотном диапазоне 220 ГГц - 330 ГГц.

Измерительные возможности

Прибор отлично подходит для тестирования малошумящих усилителей и другого чувствительного оборудования за счет встроенного аттенюатора с винтовой регулировкой ослабления мощности. Rohde Schwarz ZC330 поддерживает импульсный режим работы для исследований методами измерения средних или точечных параметров импульса и совместим с установками для контроля полупроводниковых пластин и таким специализированным ПО, как QAlibria и WinCalXE. Многопортовые устройства - ответвители и др. - можно протестировать с применением нескольких преобразователей.

Удобство работы

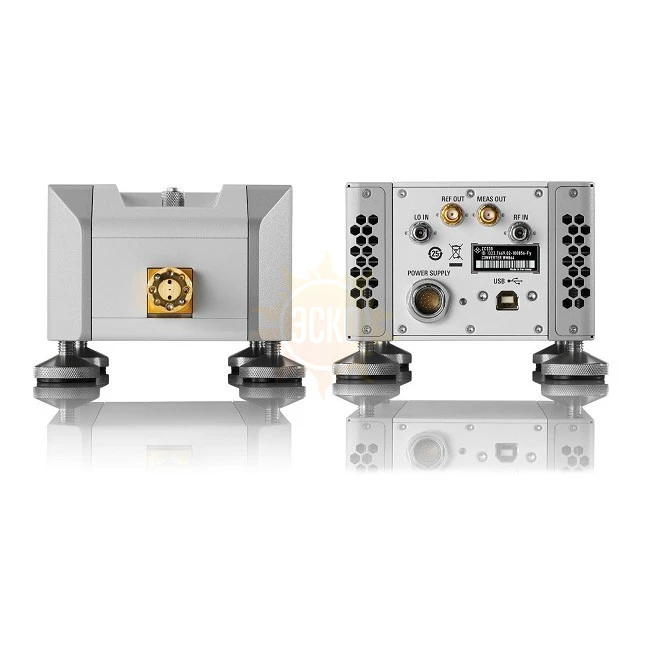

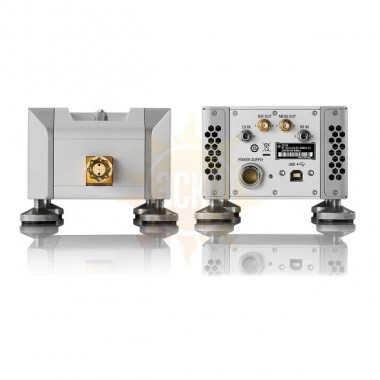

Тестовую схему легко настроить и разместить на лабораторном столе оптимальным образом благодаря регулируемым винтовым ножкам, которые можно закрепить на любой стороне корпуса. Rohde Schwarz ZC330 оборудован волноводными разъемами WM-864 выдвижной конструкции и винтовыми стыками фланцев, что упрощает работу. Можно быстро произвести калибровку при помощи фирменных или сторонних наборов.

Автоматизация

Анализатор цепей автоматически подстраивает параметры работы в зависимости от характеристик подключенного устройства, ограничивает мощность для защиты от перегрузки, а кроме того сохраняет и загружает калибровочные данные.

Комплектация

В комплект поставки входит волноводный адаптер, 2 SMA-кабеля, шестигранная отвертка, запасные винты и штифты. Из широкого списка дополнительного оснащения можно выделить платформу для высокоточного микрометрического позиционирования конверторов и наборы разнотипных адаптеров и делителей, в т.ч. для подключения по шине типа IEC/IEEE.
