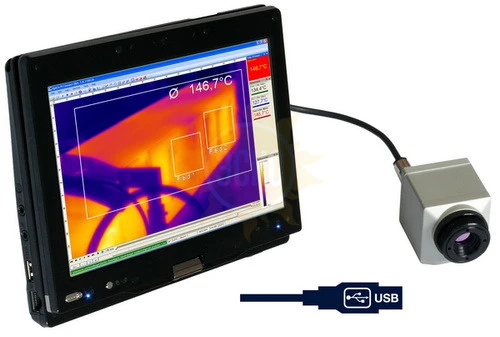

Инфракрасная камера Optris PI 160

распечатать описание в PDF

Спектральная чувствительность

7 - 13 мкм

Нижний предел температурного диапазона

-20 °C

Верхний предел температурного диапазона

1500 °C

Температура рабочая

от 0°C до +50 °C

Температура хранения

-40…70 °C

Влажность

до 80 % без конденсата

Частота

120 Гц

Погрешность

±2 °C или ±2 % (что больше)
при температуре (23 ± 5) °С

Разрешение

40 мК (с объективом 23° × 17° FOV / F = 0.8)
0,3 К (с объективом 6° × 5° FOV / F = 1.6 )
0,1 К (с объективом 41° × 31° FOV и 72° × 52° FOV / F = 1)

Электропитание

5 В пост. тока (по USB интерфейсу),
макс. потребляемый ток 500 мА

Размеры

45 × 45 × 60 мм

Вес

не более 195 г

Снят с производства

Доставка в кратчайшие сроки

по Москве от 500 ₽

по России от 1000 ₽

Особенности

Диапазон измерений температуры -20 °C до +900 °С

опция: дополнительный диапазон от 200 °С до 1500 °С

Малые размеры 45 × 45 × 60 мм, вес не более 195 г
Высокая чувствительность 0,04 К
Частота кадров изображения 120 Гц
Оптическое разрешение 160 × 120 пикс
ПО: запись радиометрического видео и фото изображений, аналитический анализ в режимах реального времени, линейного сканирования, архивных записей
Степень пылевлагозащиты IP67

Области применения

• Наука: фундаментальные и прикладные исследования
• Микроэлектроника: контроль тепловых режимов компонентов печатных плат
• Техника: контроль тепловых режимов деталей машин
• Индустрия: контроль технологических процессов
• Медицина: диагностика
• Энергоаудит: выявление необоснованных потерь

Основные технические характеристики

Метрологические и технические характеристики
Диапазон измерений температуры	-20…100 °C, 0…250 °C, (20) 150…900 °C¹⁾, опция: дополнительный диапазон 200...1500 °C (кроме с объективом 72° × 52°)
Пределы допускаемой основной погрешности измерений	±2 °C или ±2 % (что больше) при температуре (23 ± 5) °С
ИК детектор	FPA, неохлаждаемый, 25 × 25 мкм, 160 × 120 пикс
Объективы	6° × 5° FOV/f = 35,5 мм или 23° × 17° FOV/f = 10 мм или 41° × 31° FOV/f = 5,7 мм или 72° × 52° FOV/f = 3,3 мм
Разрешение по температуре (NETD)	40 мК (с объективом 23° × 17° FOV / F = 0.8) 0,3 К (с объективом 6° × 5° FOV / F = 1.6 ) 0,1 К (с объективом 41° × 31° FOV и 72° × 52° FOV / F = 1)
Спектральный диапазон	7,5…13 мкм
Частота кадров изображения	120 Гц
Выходные/входные сигналы, интерфейс
Интерфейс с ПК	USB 2.0, опция: USB / GigE (PoE)
Интерфейс стандартный (PIF)	вход: 0...10 В, цифровой макс.24 В выход: 0...10 В
Интерфейс промышленный (PIF)	вход: 2× 0...10 В, цифровой макс. 24 В выход: 3× 0...10 В, 3× реле (0...10 В/ 400 мА), реле сигнала неисправности
Эксплуатационные характеристики
Электропитание	5 В пост. тока (по USB интерфейсу), макс. потребляемый ток 500 мА
Длина кабеля USB	1 м (по умолчанию), 5 м, 10 м, 20 м; 5 м и 10 м теплостойкий кабель (180 или 250 °C)
Степень пылевлагозащиты	IP67
Резьба под штатив	¼-20 UNC
Вибростойкость	2 g, МЭК 68-2-6
Ударостойкость	50 g, МЭК 68-2-29
Рабочие условия эксплуатации: - температура окружающей среды - относительная влажность воздуха	0…50 °C до 80 % без конденсата
Условия хранения: - температура окружающей среды - относительная влажность воздуха	-40…70 °C до 80 % без конденсата
Габаритные размеры	45 × 45 × 60 мм (с объективом 76 мм)
Масса	195 г (с объективом)
