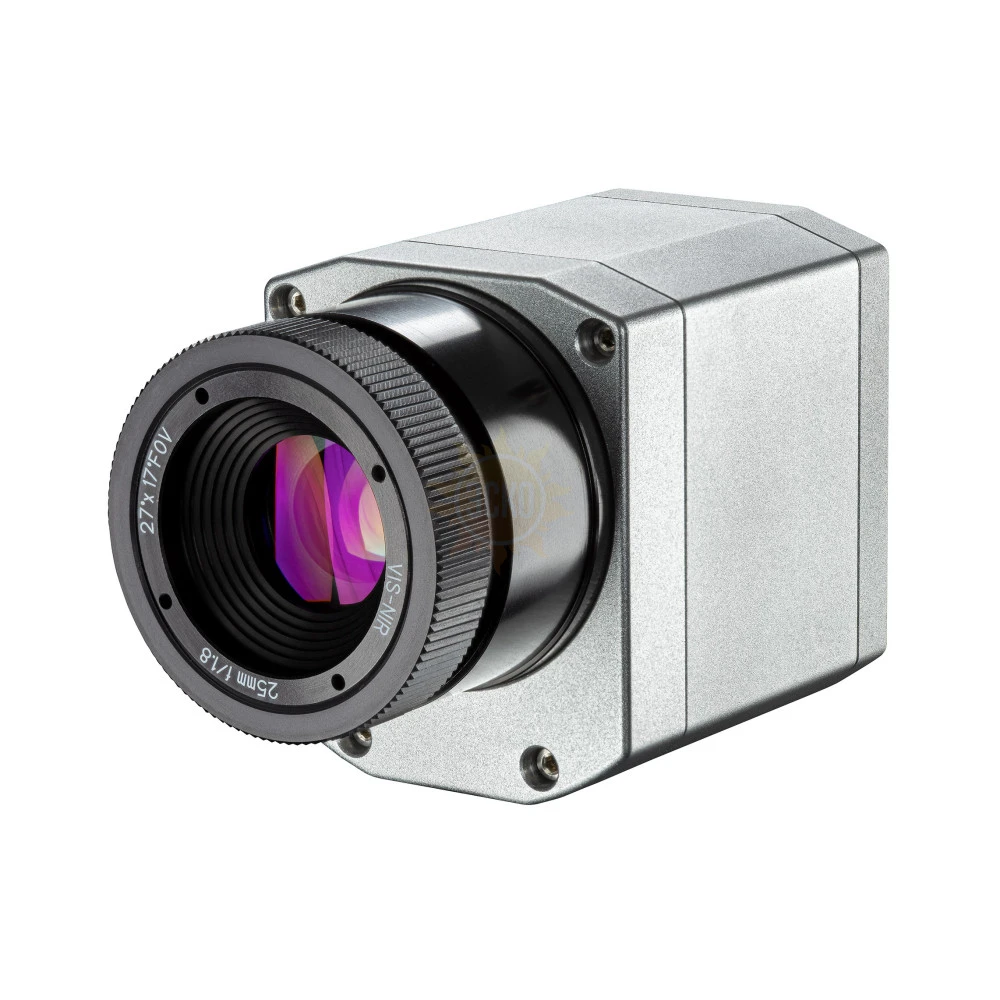

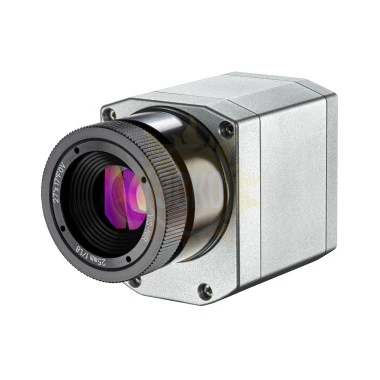

Инфракрасная камера Optris PI 1M

распечатать описание в PDF

Поле зрения

объективы (FOV) при 382 x 288 пикс:
20° × 15° (f = 16 мм)
14° × 11° (f = 25 мм)
7° × 5° (f = 50 мм)
4° × 3° (f = 75 мм)

объективы (FOV) при 764 x 480 пикс
41° × 25° (f = 16 мм)
27° × 17° (f = 25 мм)
13° × 8° (f = 50 мм)
9° × 6° (f = 75 мм)

Спектральная чувствительность

0 - 1 мкм

Нижний предел температурного диапазона

450 °C

Верхний предел температурного диапазона

1800 °C

Температура рабочая

от 0°C до +50 °C

Температура хранения

от –40 °C до 70 °C

Влажность

не более 80 % без конденсата

Погрешность

±1 % (при Тизм. не более 1400 °C при 27/32/80 Гц)/±1,5% (1кГц)
±2 % (при Тизм. более 1600 °C при 27/32/80 Гц)/±2,5% (1кГЦ)

Разрешение

764 × 480 пикс. / 32 Гц
382 × 288 пикс. / 80 Гц (переключаемая на 27 Гц)
72 × 56 пикс. / 1 кГц
764 × 8 пикс. / 1 кГц (режим построчного сканирования)

Электропитание

через USB (5 В пост. тока), макс 500 мА

Размеры

45 × 56 × 88 мм (с объективом до 129 мм)

Вес

320 г (с объективом)

цена по запросу

Доставка в кратчайшие сроки

по Москве от 500 ₽

по России от 1000 ₽

Особенности

Широкий диапазон измерений температуры: 450…1800 °C
Спектральный диапазон: 0,85…1,1 мкм
Высокодинамичная матрица CMOS с оптическим разрешением 764 × 480 пикс.
Частота ИК-кадров до 1000 Гц для измерений температуры быстрых процессов
Вывод аналоговых сигналов в режиме реального времени за 1 мс
Размеры: 46 × 56 × 88 -129 мм (в зависимости от объектива)
В комплект поставки входит аналитическое программное обеспечение PIX Connect и пакет SDK
Режим построчного сканирования с частотой 1 кГц

В отличие от стандартных ИК-камер, работающих в спектральном диапазоне 8…14 мкм, камера Optris PI 1M работает на коротких длинах волн менее 1,1 мкм и наилучшим образом адаптирована к коэффициенту излучения поверхностей металлов, нагретых до высоких температур.
Параллельно с визуализацией теплового процесса камера оснащена аналоговым выходом для вывода температурной информации среднего пикселя в режиме реального времени за 1 мс.

Области применения

Металлообработка: Благодаря коротковолновому диапазону ИК-камера PI 1M может применяться для контроля температуры в процессах закалки, проката и штамповки металлов.

Стекольное производство: Измерение температуры в глубоких слоях стекла, например, контроль стекломассы перед формовкой в производстве стеклянной тары.

Программное обеспечение

ПО Optris PIX Connect специально разработано для обширного документирования и анализа тепловых диаграмм. Оно позволяет проводить термографический анализ в режиме реального времени и дистанционно управлять тепловизором, а также задействовать режим однострочной камеры. В ПО отсутствуют лицензионные ограничения и оно может быть адаптировано под индивидуальные требования пользователя.

Основные технические характеристики

Параметр	Значение
Метрологические и технические характеристики
Детектор (матрица)	CMOS, 15 ×15 мкм
Диапазон измерений температуры	для объективов с f = 16 мм и f = 25 мм: 450 ... 1800 °C (режим 27 Гц) 500 ... 1800 °C (режим 80 Гц / 32 Гц) 600 ... 1800 °C (режим 1 кГц) для объективов с f = 50 мм и f = 75 мм: 525 ... 1800 °C (режим 27 Гц) 575 ... 1800 °C (режим 80 Гц / 32 Гц) 675 ... 1800 °C (режим 1 кГц)
Пределы допускаемой основной погрешности (при Токр. 23 ± 5 °C)	±1 % (при Т_изм. не более 1400 °C при 27/32/80 Гц)/±1,5% (1кГц) ±2 % (при Т_изм. более 1600 °C при 27/32/80 Гц)/±2,5% (1кГЦ)
Спектральный диапазон	0,85…1,1 мкм
Разрешение по температуре (NETD)	<2 K (<900 °C), <4 K (<1400 °C)
Оптическое разрешение / частота кадров	764 × 480 пикс. / 32 Гц 382 × 288 пикс. / 80 Гц (переключаемая на 27 Гц) 72 × 56 пикс. / 1 кГц 764 × 8 пикс. / 1 кГц (режим построчного сканирования)
Объектив (FOV)	объективы (FOV) при 382 x 288 пикс: 20° × 15° (f = 16 мм) 14° × 11° (f = 25 мм) 7° × 5° (f = 50 мм) 4° × 3° (f = 75 мм) объективы (FOV) при 764 x 480 пикс 41° × 25° (f = 16 мм) 27° × 17° (f = 25 мм) 13° × 8° (f = 50 мм) 9° × 6° (f = 75 мм)
Выходные/входные сигналы, интерфейс
Интерфейс с ПК	USB 2.0, опция: USB / GigE (PoE)
Высокоскоростной аналоговый выход (при режиме 1 кГц)	0–10 В вывод среднего пикселя в реальном времени (время настройки 1 мс)
Интерфейс стандартный (PIF)	вход: 0...10 В, цифровой макс.24 В выход: 0...10 В
Интерфейс промышленный (PIF)	вход: 2× 0...10 В, цифровой макс. 24 В выход: 3× 0...10 В, 3× реле (0...10 В/ 400 мА), реле сигнала неисправности
Эксплуатационные характеристики
Электропитание	через USB (5 В пост. тока), макс 500 мА
Длина кабеля USB	1 м (по умолчанию), 5 м, 10 м, 20 м; 5 м и 10 м теплостойкий кабель (180 или 250 °C)
Степень пылевлагозащиты	IP67
Материал корпуса	алюминий анодированный
Крепление штатива	резьба 1/4-20 UNC
Рабочая температура окружающего воздуха	от 0 °C до 50 °C
Температура хранения	от –40 °C до 70 °C
Относительная влажность воздуха	не более 80 % без конденсата
Вибростойкость	IEC 60068–2–6 (–64)¹⁾
Ударостойкость	IEC 60068–2–27¹⁾
Габаритные размеры	45 × 56 × 88 мм (с объективом до 129 мм)
Масса	320 г (с объективом)
