Инфракрасная камера Optris PI 640
распечатать
Инфракрасные камеры Optris PI 640 подходят для измерения температуры тела человека
Особенности
- Диапазон измерений температуры от –20 до 1500 °C
- Спектральный диапазон: 8…14 мкм
- Размер ИК-изображения: 640 × 480 пикс.
- Частота ИК-кадров: 32 Гц / 125 Гц в режиме субкадра
- Сменные объективы: 15°, 33°, 60° и 90°
- Превосходная температурная чувствительность: 40 мК
- Безлицензионное программное обеспечение для анализа и полный набор SDK в комплекте поставки

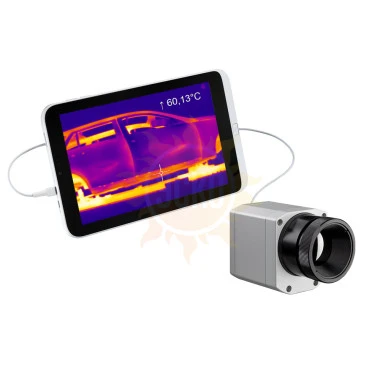

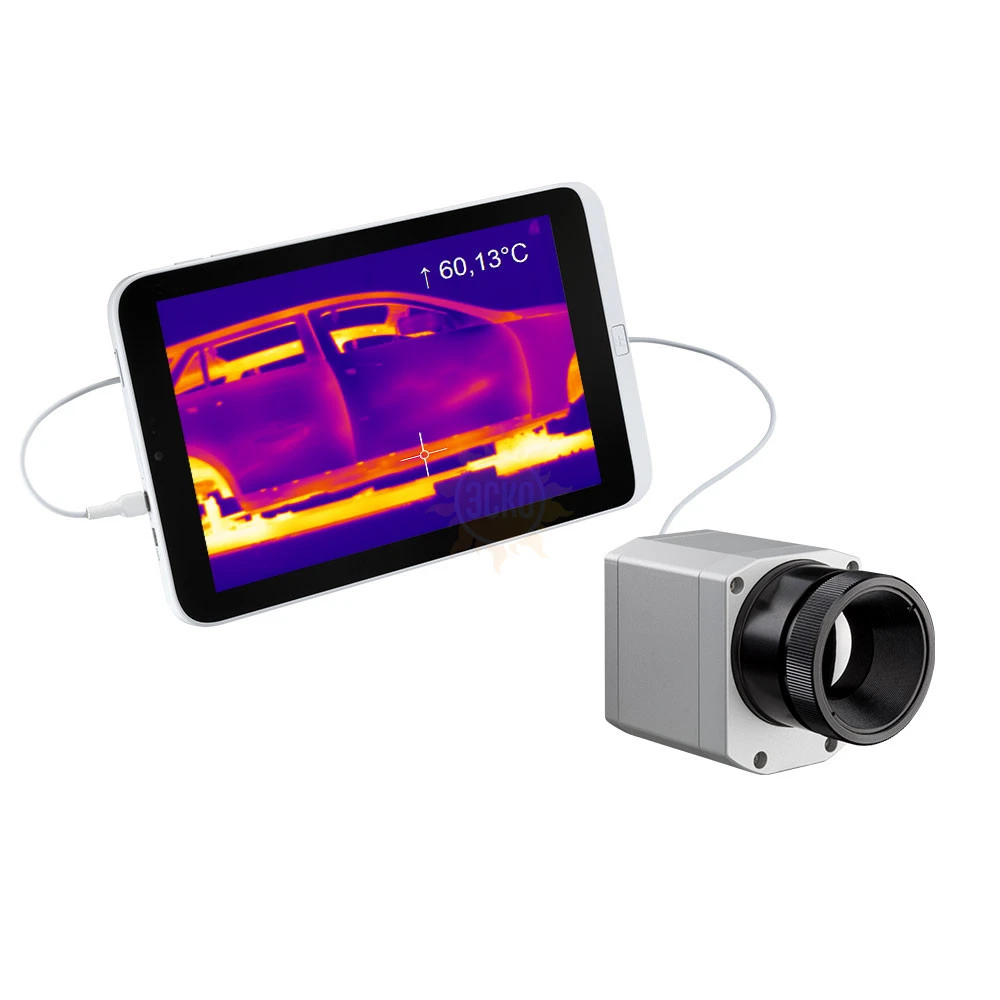

Инфракрасная камера Optris PI 640 - самая компактная инфракрасная VGA-камера в мире. С помощью оптического разрешения 640 × 480 пикселей она создаёт очень чёткие термограммы в режиме реального времени.

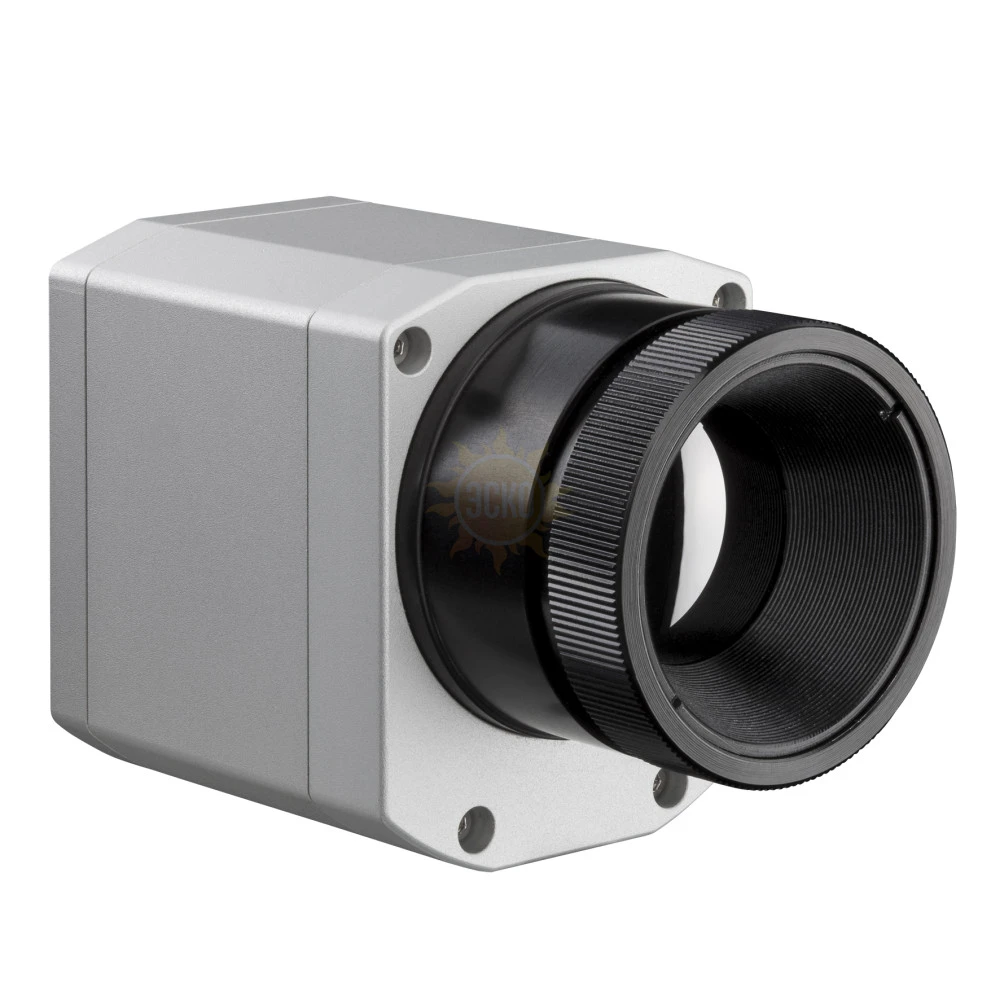

Обладая размером корпуса всего лишь 46 × 56 × 90 мм и весом в 320 граммов (включая объектив), ИК-камера PI 640 считается самым компактным тепловизором на рынке измерительной техники. Программное обеспечение Optris PIX Connect для анализа изображений термограмм не требует лицензии и уже включено в стоимость.
Области применения

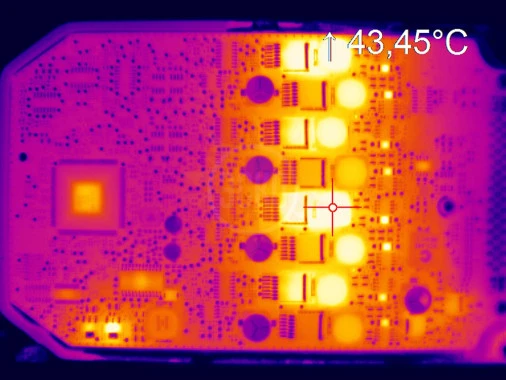

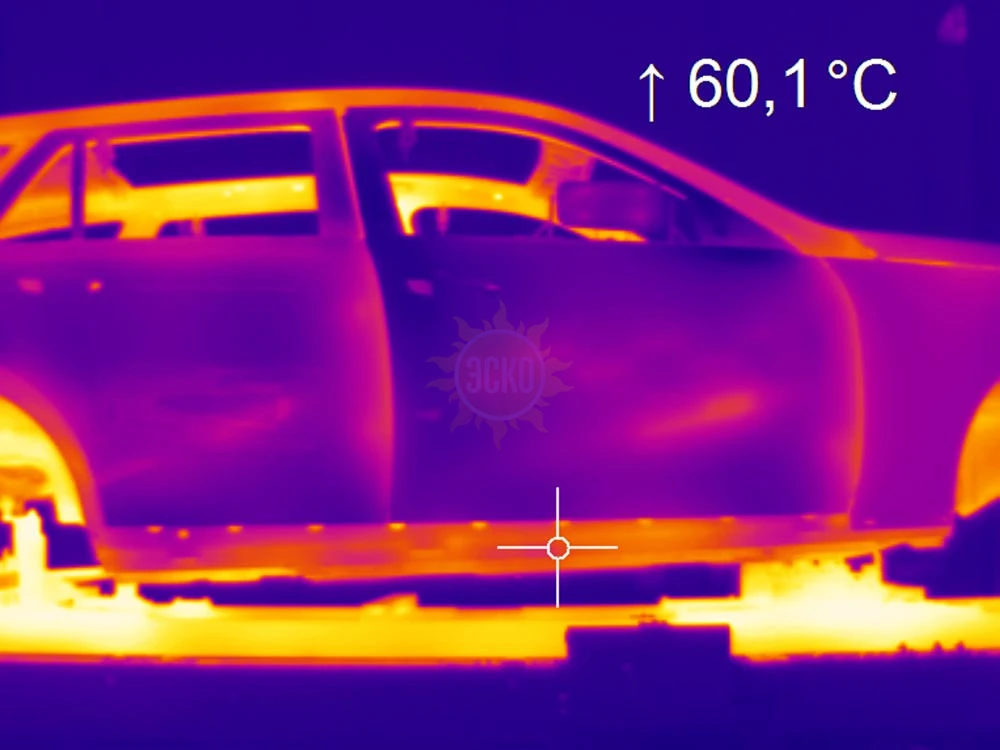

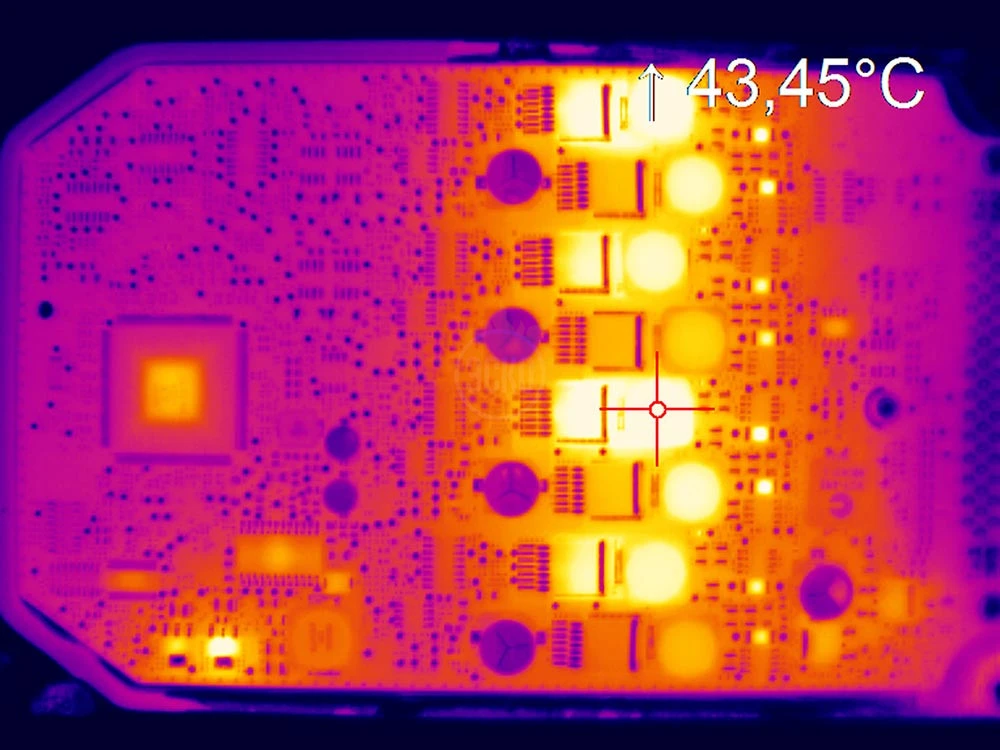

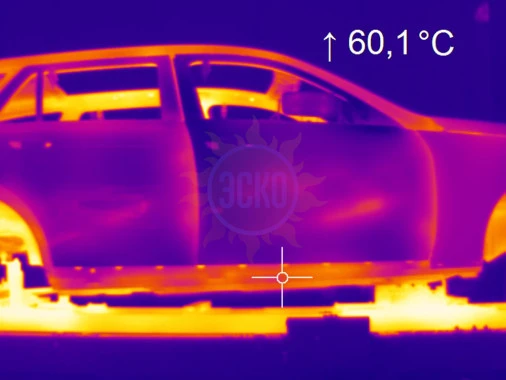

Инфракрасная камера PI 640 с высоким разрешением применяется там, где даже самые незначительные тепловые процессы имеют значение. Как в области исследований и разработок, так и в промышленности, например, в автомобильном производстве и микроэлектронике, ИК-камера PI 640 помогает определять даже самые незаметные дефекты.
Благодаря высокому оптическому разрешению 640 × 480 пикс. тепловизор применяется в тех случаях, когда очень чёткие инфракрасные снимки и видеоизображения способствуют оптимизации производственных процессов.
Программное обеспечение
ПО Optris PIX Connect специально разработано для обширного документирования и анализа тепловых диаграмм. Оно позволяет проводить термографический анализ в режиме реального времени и дистанционно управлять тепловизором, а также задействовать режим однострочной камеры. В ПО отсутствуют лицензионные ограничения и оно может быть адаптировано под индивидуальные требования пользователя.
Дополнительные аксессуары
Оснастите вашу ИК-камеру PI 640 высокотехнологичными аксессуарами для работы в грубой промышленной среде и/или для интеграции с системы автоматизации производственным процессом
- Защитный кожух с охлаждением
- Кожух для защиты от погодных условий
- Промышленный интерфейс PIF для ИК-камер Optris серий PI и Xi
- Мини-ПК для ИК-камер Optris серий PI и Xi (NetBox)
- USB-сервер Gigabit 2.0
Основные технические характеристики
| Параметр | Значение |
|---|---|
| Метрологические и технические характеристики: | |
| ИК-детектор (матрица) / разрешение | FPA, неохлаждаемый, 17×17 мкм, 640 × 480 пикс. |
| Диапазон измерений температуры | от –20 до 900 °C, опция: диапазон измерений до 1500 °C1) |
| Пределы допускаемой основной погрешности | ± 2 °C или ± 2 %, берется большее значение |
| Спектральный диапазон | 8…14 мкм |
| Температурное разрешение (NETD) | 40 мК |
| Размер ИК изображения | 640 × 480 пикс. |
| Частота кадров ИК изображения | 32 Гц / 125 Гц при 640 × 120 пикс. |
| Объектив | 15° × 11° FOV / f = 41,5 мм или 33° × 25° FOV / f = 18,7 мм или 60° × 45° FOV / f = 10,5 мм или 90° × 64° FOV / f = 7,7 мм |
| Выходные/входные сигналы, интерфейс | |
| ПК-интерфейс | USB 2.0, опция: переходник USB в GigE (PoE) |
| Интерфейс стандартный (PIF) | аналог. вход: 0...10 В, цифровой макс.24 В аналог. выход: 0...10 В |
| Интерфейс промышленный (PIF) | вход: 2×аналог. 0...10 В, 1×цифровой макс. 24 В выход: 3× 0/4-20 мА, 3× реле (0...30 В/ 400 мА), 1×реле самодиагностики |
| Эксплуатационные характеристики | |
| Электропитание | через USB (5 В пост. тока), макс 500 мА |
| Длина кабеля USB | 1 м (стандартный), 5 м, 10 м, 20 м; 5 м и 10 м теплостойкий кабель (180 или 250 °C) |
| Степень пылевлагозащиты | IP67 |
| Материал корпуса | алюминий анодированный |
| Крепление штатива | резьба 1/4-20 UNC |
| Рабочая температура окружающего воздуха | от 0 °C до 50 °C |
| Температура хранения | от –40 °C до 85 °C |
| Относительная влажность воздуха | не более 80 % без конденсата |
| Вибростойкость | 2 g, МЭК 68-2-6 |
| Ударостойкость | 25 g, МЭК 68-2-29 |
| Габаритные размеры | 45 × 56 × 90 мм (с объективом до 100 мм) |
| Масса | 320 г (с объективом) |
1) Дополнительный диапазон измерения недоступен для объектива 90°.
Комплектация
- USB-камера с 1 объективом
- USB-кабель (1 м)
- Настольный штатив
- PIF-кабель (1 м) с клеммной колодкой
- Пакет ПО Optris PIX Connect
- Алюминиевый футляр
