Инфракрасные камеры Optris PI 450 G7 / PI 640 G7
распечатать
от –40 до 70 °C
175 мК (с объективом 18° ) 80 мК
Особенности
- Диапазон измерений температуры: 150…1500 °C
- Спектральный диапазон: 7,9 мкм
- Размер ИК изображения: 382 × 288 пикс. (PI 450 G7); 640 × 480 пикс. (PI 640 G7)
- Частота ИК кадров: 80 Гц (PI 450 G7) / до 125 Гц (PI 640 G7)
- Размеры: 45 × 56 × 68 - 100 мм (в зависимости от объектива)
- Термочувствительность: до 80 мК (для PI 640 G7)

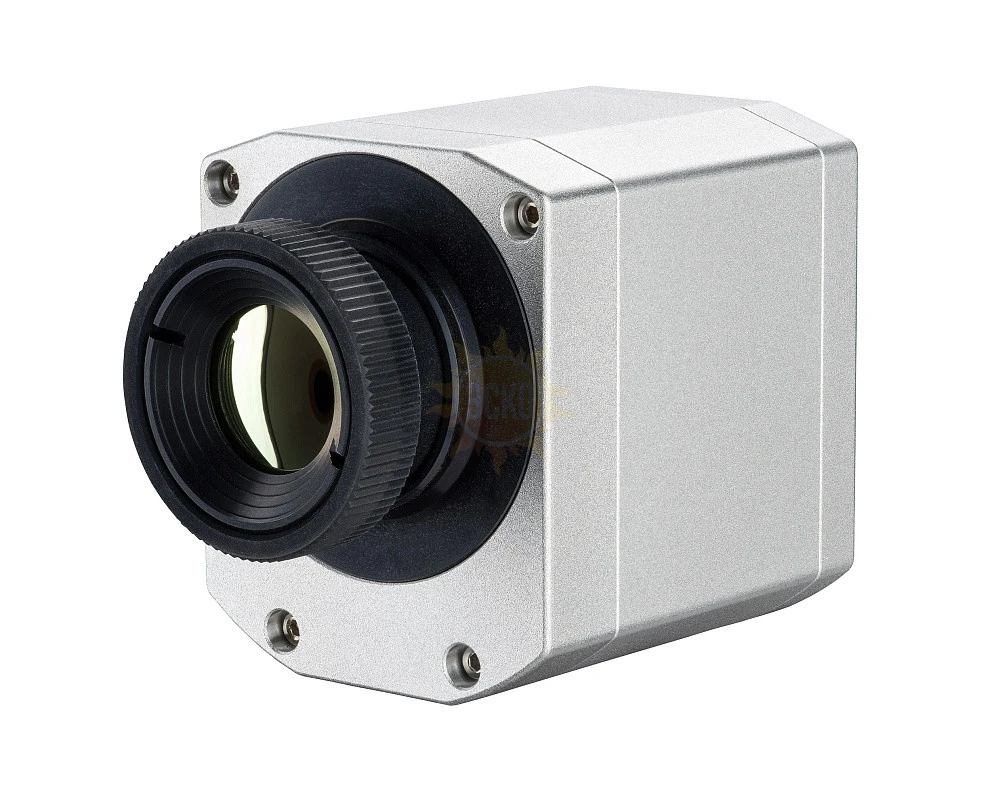

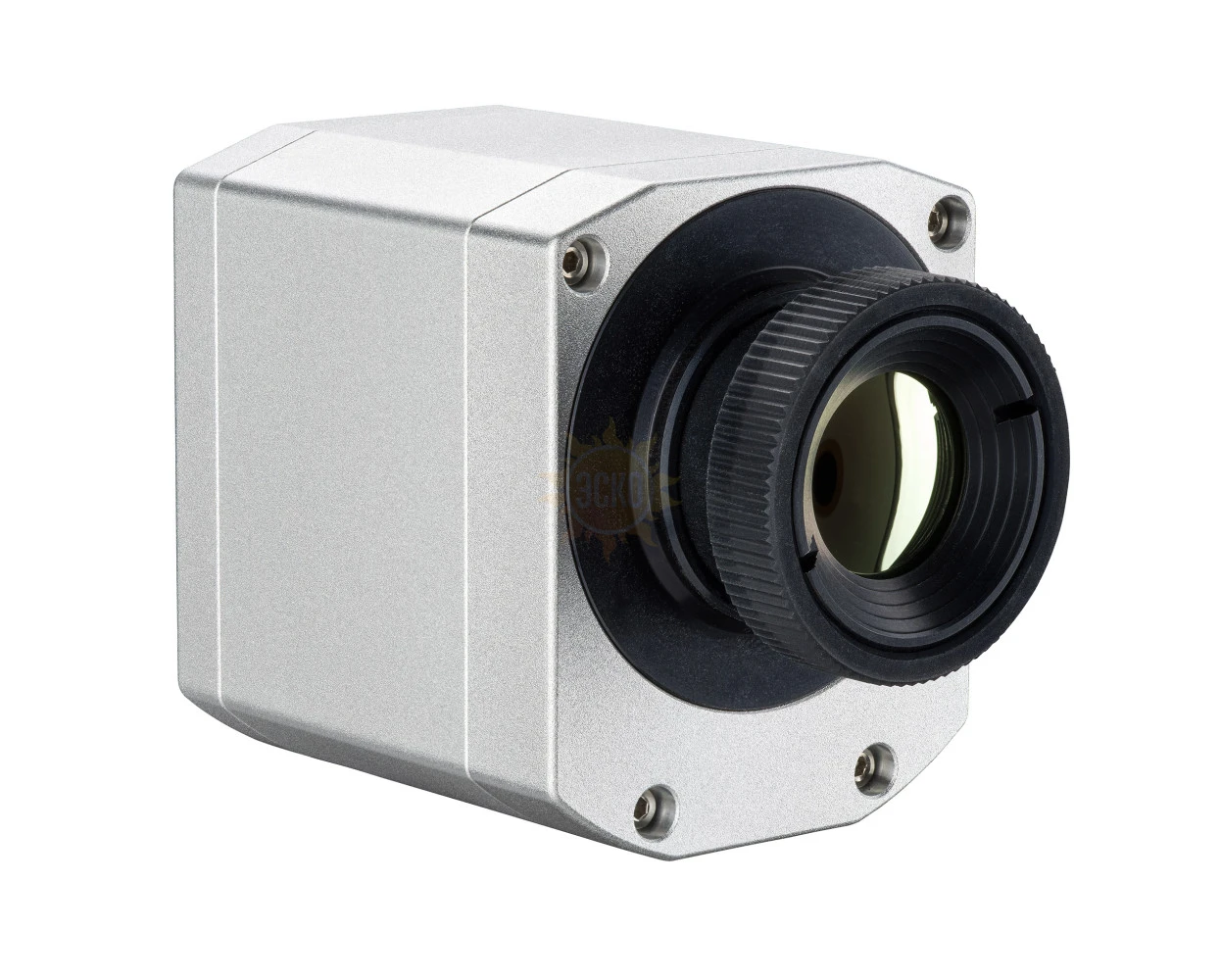

Инфракрасные камеры Optris PI 450 G7 и PI 640 G7 являются первыми тепловизорами, разработанными специально для стекольной промышленности. ИК камеры работают в спектральном диапазоне 7,9 мкм и предназначены для измерений температуры стекла до 1500 °С.
Типичные для камер серии PI параметры: высокая частота кадров ИК-изображения до 125 Гц, высокое оптическое разрешение 640 × 480 пикс., температурная чувствительность до 80 мК и компактные размеры камеры были разработаны для возможности получения тепловых диаграмм в режиме реального времени любых объектов, от стеклянных бусин до листовых стекол больших размеров.
Области применения

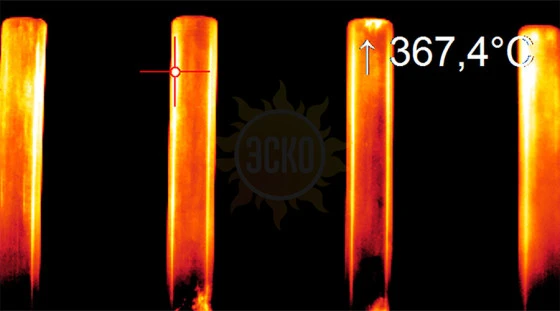

Контроль температуры в процессе изготовления листового стекла. С помощью функции построчного сканирования в ПО Optris PIX Connect камера проводит температурный мониторинг всей поверхности стекла на прокатном станке. Помимо измерения температуры по линии сканирования, оператор также получает термографическое изображение всей поверхности объекта.

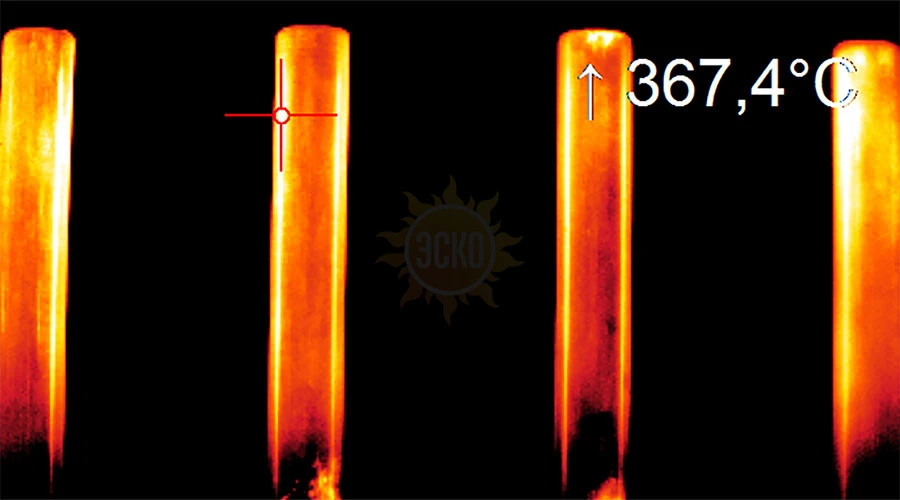

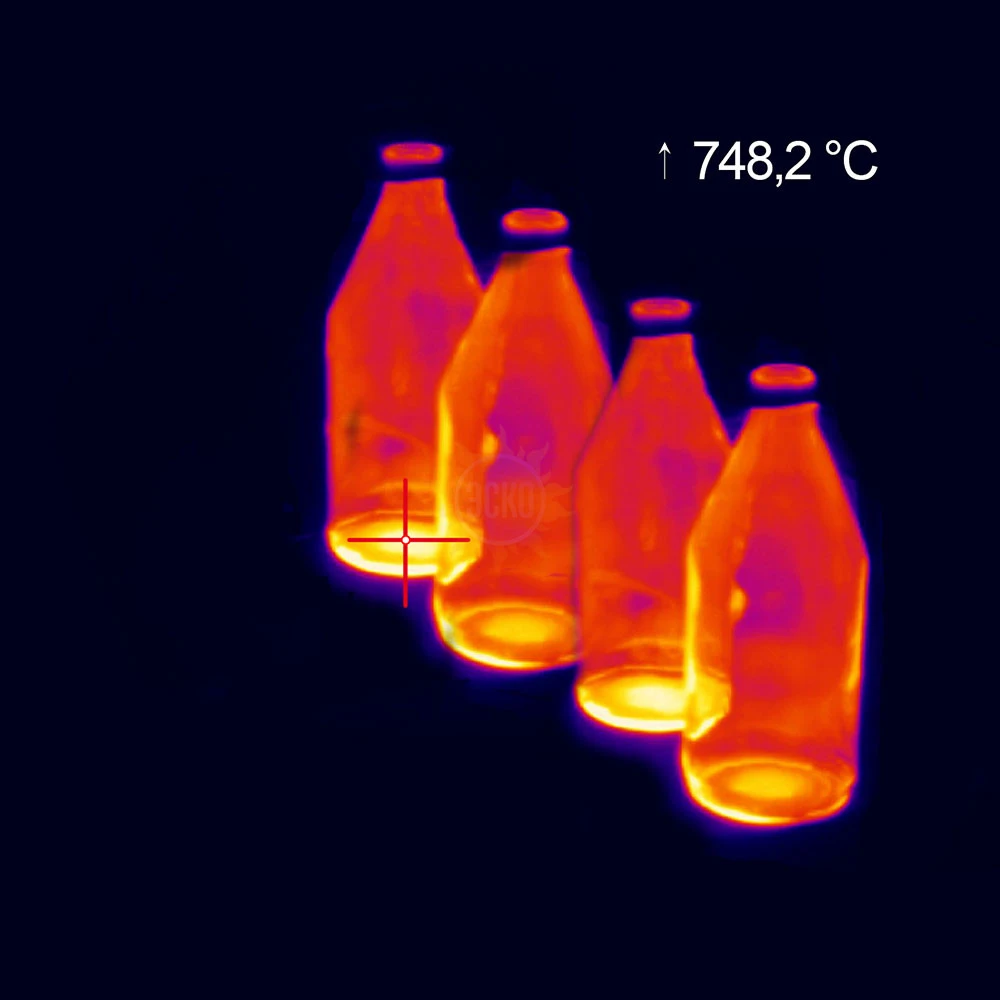

Контроль температуры в процессе изготовления стеклотары. Мониторинг распределения температуры по всей поверхности стеклянного изделия. Автоматический поиск самой холодной и горячей точки для контроля качества стеклянных изделий после выпуска из печи отжига.
Программное обеспечение
ПО Optris PIX Connect специально разработано для обширного документирования и анализа тепловых диаграмм. Оно позволяет проводить термографический анализ в режиме реального времени и дистанционно управлять тепловизором, а также задействовать режим однострочной камеры. В ПО отсутствуют лицензионные ограничения и оно может быть адаптировано под индивидуальные требования пользователя.
Основные технические характеристики
| ИК-камерa | PI 450 G7 | PI 640 G7 |
|---|---|---|
| Метрологические и технические характеристики: | ||
| ИК-детектор (матрица) | FPA, неохлаждаемый (17 × 17 мкм) | FPA, неохлаждаемый (17 × 17 мкм) |
| Диапазон измерений температуры | 200 …1500 °C / 150 ... 900 °C | |
| Диапазон прицеливания | 0...250 °C | |
| Пределы допускаемой основной погрешности | ±2 °C или ±2 %, берется большее значение при температуре окружающего воздуха (23 ± 5) °C |
|
| Спектральный диапазон | 7,9 мкм | |
| Температурное разрешение (NETD) | 150 мК 175 мК (с объективом 18° ) 80 мК |
|
| Размер ИК изображения | 382 × 288 пикс. | 640 × 480 пикс. |
| Частота кадров ИК изображения | 80 Гц / переключаемая до 27 Гц | 32 Гц / 125 Гц при 640 x 120 пикс. |
| Объектив | 29° × 22° FOV/f = 12,7 мм или 18° × 14° FOV / f = 20 мм или 53° × 38° FOV / f = 7,7 мм или 80° × 54° FOV/f= 5,7 мм |
15° × 11° FOV / f = 41,5 мм или 33° × 25° FOV / f = 18,7 мм или 60° × 45° FOV / f = 10,5 мм или 90° × 66° FOV / f = 7,7 мм макс. 111° / 800 пикс.(диагональное построчное сканирование/ оптика 90°) |
| Выходные/входные сигналы, интерфейс: | ||
| ПК-интерфейс | USB 2.0 / опция: переходник USB в GigE (PoE) | |
| Интерфейс стандартный (PIF) | Аналог. вход 0...10 В, цифровой вход (макс. 24 В), аналог. выход 0...10 В |
|
| Интерфейс промышленный (PIF) опционально |
2 аналог. входа 0...10 В, цифровой вход (макс. 24 В) 3 аналог. выхода 0/4 - 20 мА, 3 реле (0...30 В/ 400 мА), реле самодиагностики |
|
| Эксплуатационные характеристики: | ||
| Электропитание | через USB | |
| Длина кабеля (USB) | 1 м (стандартный), 5 м, 10 м, 20 м; 5 м и 10 м термостойкое исполнение (180 или 250 °C) |
|
| Степень пылевлагозащиты | IP67 | |
| Материал корпуса | алюминий анодированный | |
| Крепление штатива | резьба 1/4-20 UNC | |
| Температура эксплуатации | от 0 до 70 °C | от 0 до 50 °C |
| Температура хранения | от –40 до 85 °C | от –40 до 70 °C |
| Относительная влажность воздуха | 20 - 80 % без конденсата | |
| Вибростойкость | IEC 60068-2 | |
| Ударостойкость | IEC 60068-2 | |
| Габаритные размеры | 46 × 56 × 68 - 100 мм (в зависимости от камеры, объектива и фокусного расстояния) | |
| Масса | 237 - 340 г (с объективом) | |
Комплектация
- ИК-камера с 1 объективом
- USB-кабель (1 м)
- Настольный штатив
- PIF-кабель (1 м) с клеммной колодкой
- Пакет ПО Optris PIX Connect
- Прочный транспортировочный кейс
- Руководство по эксплуатации на ИК-камеру PI
- Техническое описание ИК-камеры Optris PI 640 G7.PDF, 3.27 МБ
- Техническое описание ИК-камеры Optris PI 450 G7.PDF, 1.53 МБ
- Техническое описание. Защитный кожух с охлаждением CoolingJacket Advanced.PDF, 305.53 КБ
