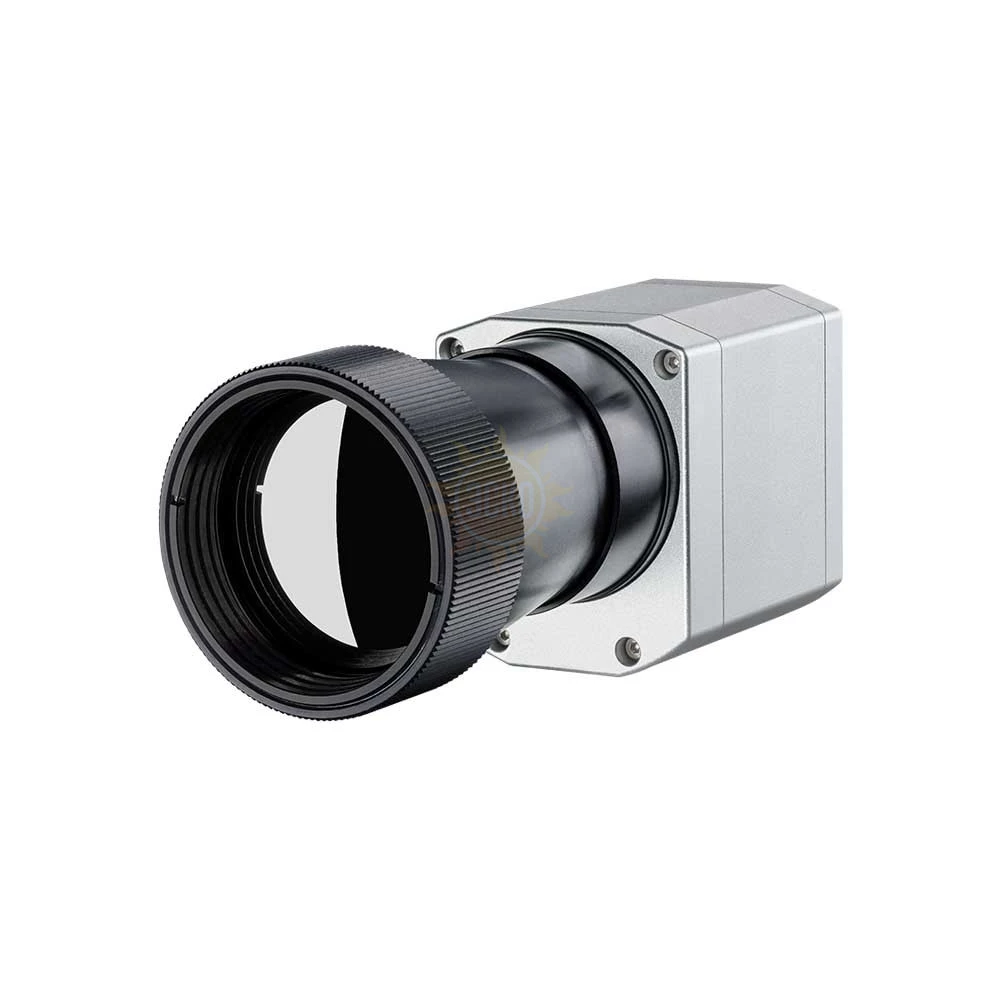

Микроскопная оптика для ИК-камеры OPTRIS PI 640

распечатать описание в PDF

Микроскопная оптика для ИК-камеры OPTRIS PI 640

Спектральная чувствительность

8 - 14 мкм

Нижний предел температурного диапазона

-20 °C

Верхний предел температурного диапазона

900 °C

Размер матрицы

640 × 480

Температура рабочая

от 0°C до +50 °C

Температура хранения

-40 ... 70 °C

Влажность

20 – 80 %, без конденсата

Электропитание

через USB

Размеры

46 х 56 х 119 – 126 мм (в зависимости от позиции фокуса) / IP 67 (NEMA 4)

Вес

370 г (вкл. объектив)

цена по запросу

Доставка в кратчайшие сроки

по Москве от 500 ₽

по России от 1000 ₽

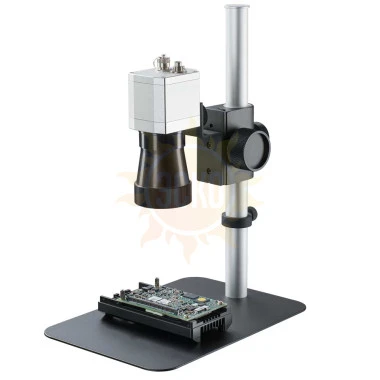

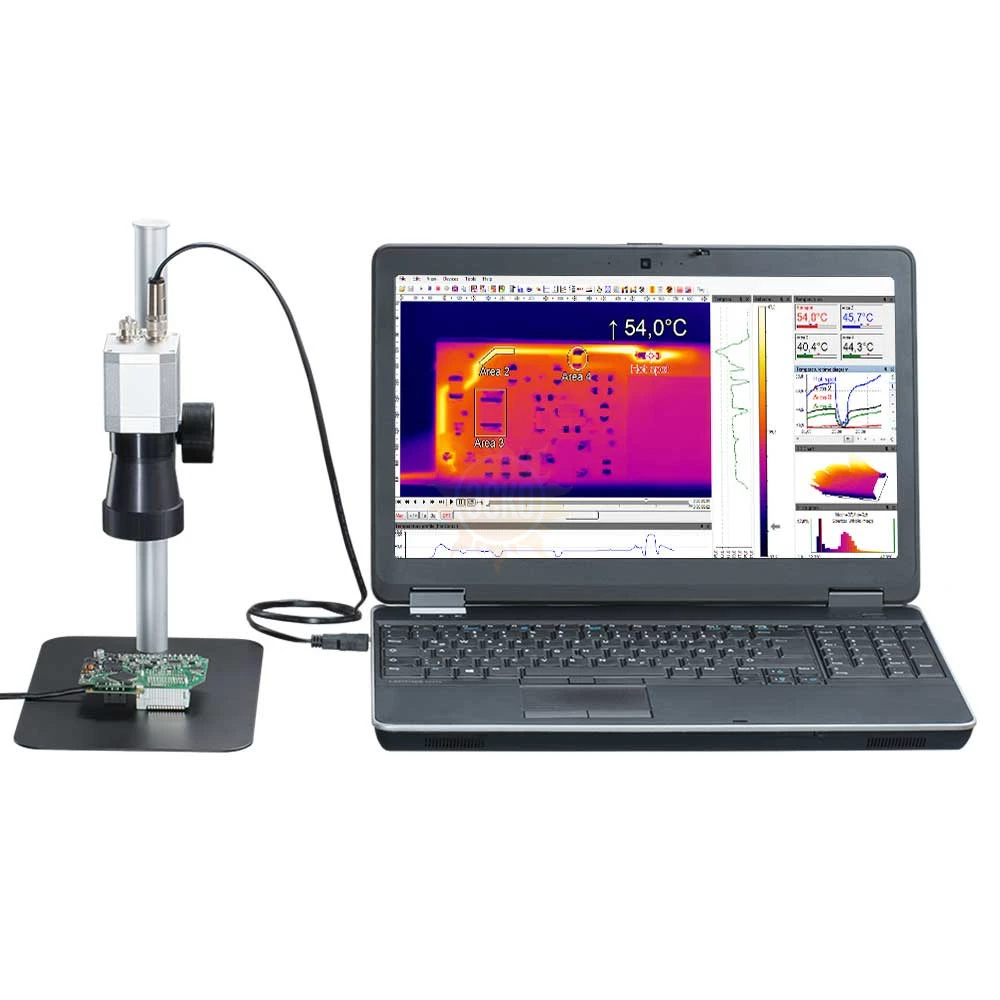

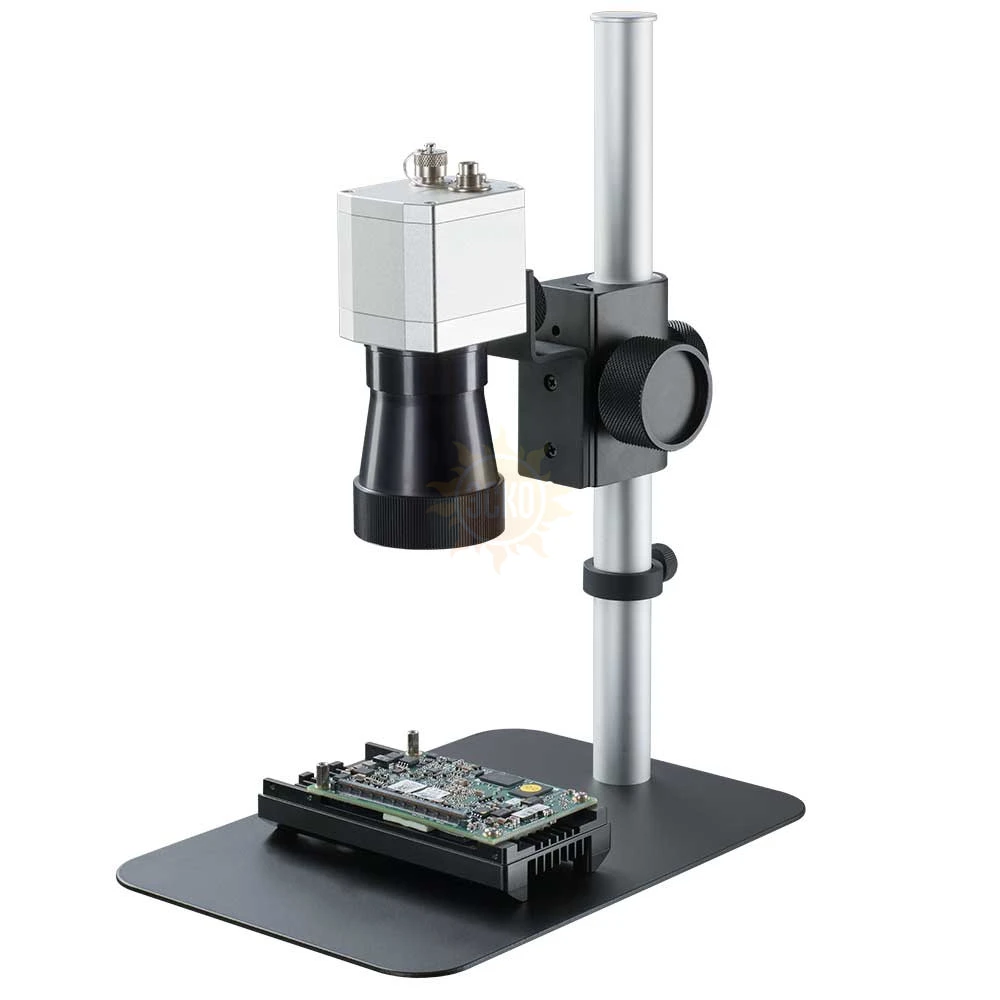

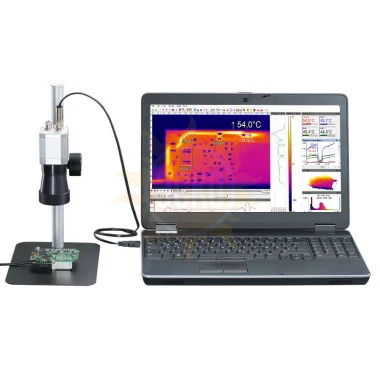

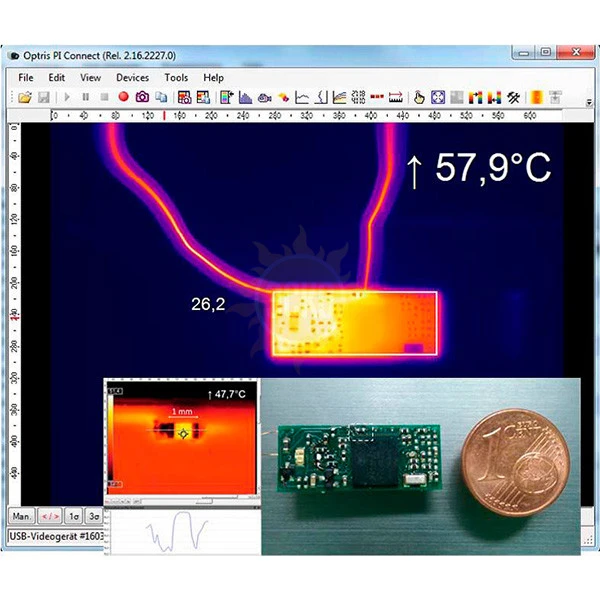

Новая микроскопная оптика для инфракрасной камеры Optris PI 640 позволяет проводить точные измерения температуры печатных плат и детализировать на ней отдельные радиокомпоненты. При этом камеру можно сфокусировать как на всю печатную плату, так и на детальную макросъемку, измеряя температуру объектов размером от 28 мкм. Фокусное расстояние между камерой и печатной платой варьируется в пределах от 80 до 100 мм и может устанавливаться через программное обеспечение. Высококачественный настольный штатив входит в комплект поставки и позволяет быстро установить и настроить камеру.

Особенности

Сменные объективы с фокусировкой для максимально гибкого использования ИК-камеры.
Анализ компонентов печатных плат размером от 28 мкм
Частота кадров до 125 Гц для контроля быстрых процессов
Безлицензионное программное обеспечение для анализа измерения
Термочувствительность: 40 мК

Технические характеристики

Параметр	Значение
ИК-камера	PI 640
Оптическое разрешение	640 x 480 пикс. при 32 Гц 640 х 120 пикс. при 125 Гц
Матрица	FPA, без охлаждения (с шагом 17 мкм)
Спектральный диапазон	8 – 14 мкм
Диапазон измерений температуры	- 20...900 °С
Частота кадров	32 Гц / 125 Гц
Расстояние измерения	80 -100 мм
Микроскоп оптика (FOV)	12°x 9° (F = 1.1) / f = 44 мм
Наименьшее пятно измерения (IFOV)	28 мкм при 80 мм
MFOV ¹⁾	85 мкм при 80 мм (3 x 3 пикс.)
Разрешение по температуре (NETD)	40 мК
Коэффициент излучения	0,100...1,100
Пределы допускаемой основной погрешности измерений	±2 °С или ±2 %, берется наибольшее значение
ПК-интерфейс	USB 2.0
Интерфейс процесса (PIF), стандартный	1 аналог. вход 0 -10 В, 1 цифровой вход (макс. 24 В), 1 аналог. выход 0 -10 В
Интерфейс процесса (PIF), промышленный (опционально)	2 аналог. входа 0–10 B, 1 цифровой вход (макс. 24 B), 3 аналог. выхода 0/4–20 мА, 3 реле (0–30 B / 400 мA), 1 реле защиты от сбоев
Длина кабеля	USB: 1 м (стандартный), 3 м, 5 м, 10 м, 20 м
Температура окружающей среды	0 ... 50 °C
Температура хранения	-40 ... 70 °C
Относительная влажность	20 – 80 %, без конденсата
Корпус (размер/стандарт)	46 х 56 х 119 – 126 мм (в зависимости от позиции фокуса) / IP 67 (NEMA 4)
Вес (без монтажного кронштейна)	370 г (вкл. объектив)
Удар/Вибрация	IEC 60068-2-27 (25G и 50G) / IEC 60068-2-6 (синусоидальная форма), IEC 60068-2-64 (широкополосный шум)
Электропитание	через USB
Программное обеспечение	Optris PIX Connect
