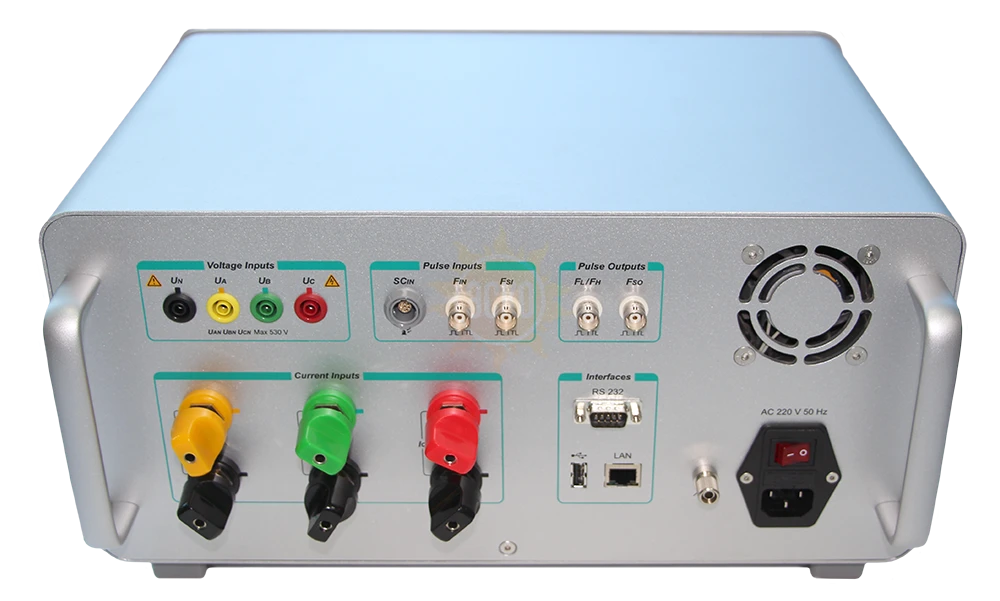

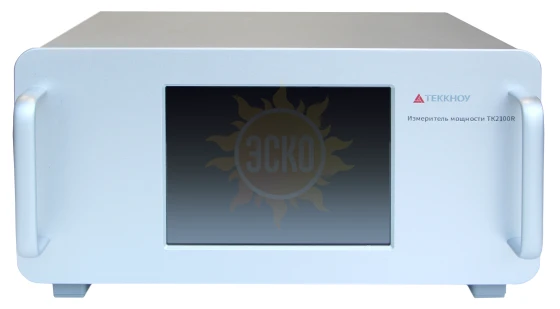

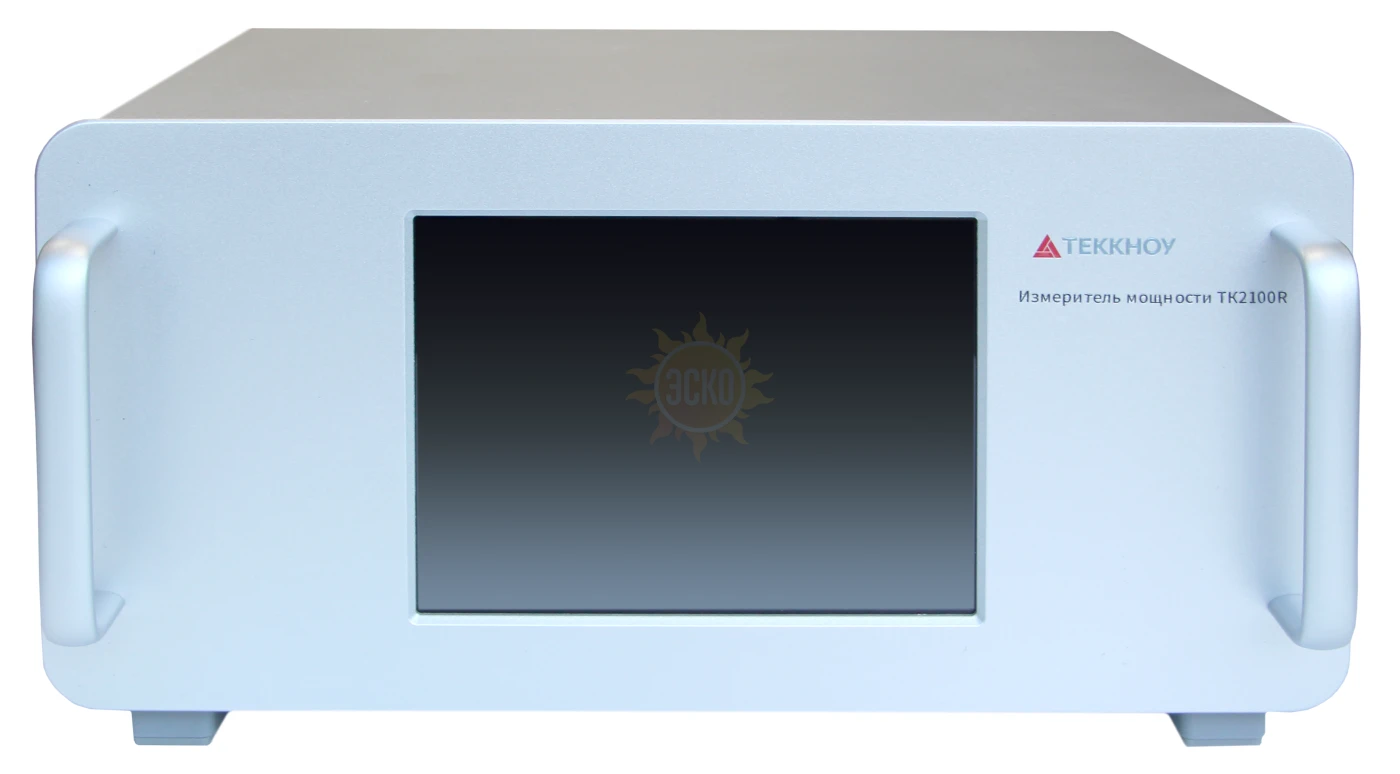

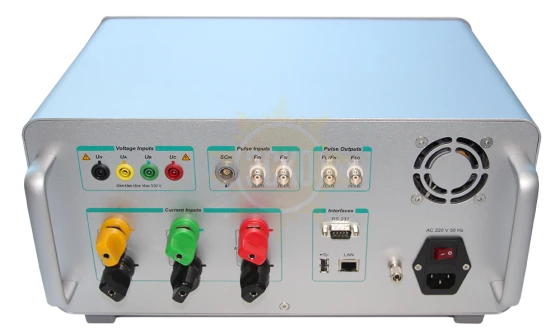

Однофазный измеритель мощности TК2100(R)
распечатать
400 мм (Ш) × 345 мм (Г) × 206 мм (В)
около 8,5 кг
Описание
TK2100 - это эталонный счетчик электроэнергии, который одновременно может измерять напряжение, ток, частоту, фазу, гармоники и мощность/энергию (активную, реактивную, полную), коэффициент мощности. Погрешность измерения мощности/энергии соответствует классу точности 0,02 или 0,05 на выбор. Прибор имеет широкий спектр применения, может использоваться в качестве эталона в установках для поверки счетчиков электроэнергии, а также для калибровки/поверки калибраторов/измерителей электрической мощности.
Особенности
- Диапазон измерения тока от 1 мА до 120 А в диапазоне частот 45-65 Гц (400 Гц для модели с индексом R), каждая фаза использует только одну пару клемм, автоматическое переключение диапазонов.
- Минимальный предел измерения тока составляет 1 мА.
- Погрешность измерения фазы составляет 0,006° для класса точности 0,02.
- Анализ и отображение гармоник со 2 по 63 и коэффициента нелинейных искажений.
- Канал измерения имеет функцию осциллографа, которая может отображать форму волны и векторную диаграмму измеренной электрической величины в режиме реального времени.
- Полная гальваническая развязка между цепями измерения напряжения и тока.
- Статистический анализ данных: максимальное/минимальное/среднее значение, разность, стандартное отклонение измеряемой величины.
- Функция ввода-вывода импульсного сигнала для тестирования счетчиков электроэнергии.
- Большой ЖК сенсорный экран с удобным и интуитивно понятным управлением.
- Широкий выбор коммуникационных интерфейсов USB, LAN, RS232 для удобства автоматизации работы прибора.
Метрологические характеристики
Измерение переменного напряжения
| Диапазон | Разрешение | Погрешность измерения (k=2) (ppm*RD + ppm*RG)1 | Температурный коэффициент (ppm*RD/°C) @ (15 ~ 30) °C | ||
|---|---|---|---|---|---|
| 0.05 | 0.02 | 0.05 | 0.02 | ||
| 60 В | 10 мкВ | 200 + 50 | 60 + 40 | < 10 | 0.5 + 0.5 |
| 120 В | 1 мВ | 200 + 50 | 60 + 40 | < 10 | 0.5 + 0.5 |
| 240 В | 1 мВ | 200 + 50 | 60 + 40 | < 10 | 0.5 + 0.5 |
| 480 В | 1 мВ | 200 + 50 | 60 + 40 | < 10 | 0.5 + 0.5 |
| Примечание: 1 RD Установленное значение, RG Значение диапазона | |||||
Диапазон измерения: 6 В ~ 528 В; 7-разрядный дисплей, ручное/автоматическое переключение диапазонов.
Измерение переменного тока
Класс точности 0,02
|
Диапазон |
Разрешение |
Погрешность измерения на разных частотах (Гц) (k = 2). ( ppm*RD + ppm*RG ) |
Температурный коэффициент @ (15~30)°C (ppm*RD+ppm*RG) /°C |
||
|
45 ≤ F ≤ 65 |
65 < F ≤ 200 |
200 < F ≤ 400 |
|||
|
10 мA |
10 нA |
120 + 80 |
240 + 160 |
480 + 320 |
5 + 5 |
|
20 мA |
10 нA |
120 + 80 |
240 + 160 |
480 + 320 |
1.25 + 1.25 |
|
50 мA |
10 нA |
60 + 40 |
120 + 80 |
240 +160 |
0.5 + 0.5 |
|
100 мA |
0.1 мкA |
60 + 40 |
120 + 80 |
240 +160 |
0.5 + 0.5 |
|
200 мA |
0.1 мкA |
60 + 40 |
120 + 80 |
240 +160 |
0.5 + 0.5 |
|
500 мA |
0.1 мкA |
60 + 40 |
120 + 80 |
240 +160 |
0.5 + 0.5 |
|
1 A |
1 мкA |
60 + 40 |
120 + 80 |
240 +160 |
0.5 + 0.5 |
|
2 A |
1 мкA |
60 + 40 |
120 + 80 |
240 +160 |
0.5 + 0.5 |
|
5 A |
1 мкA |
60 + 40 |
120 + 80 |
240 +160 |
0.5 + 0.5 |
|
10 A |
10 мкA |
60 + 40 |
120 + 80 |
240 +160 |
0.5 + 0.5 |
|
20 A |
10 мкA |
60 + 40 |
120 + 80 |
240 +160 |
0.5 + 0.5 |
|
50 A |
10 мкA |
60 + 40 |
120 + 80 |
240 +160 |
0.5 + 0.5 |
|
100 A |
100 мкA |
60 + 40 |
120 + 80 |
240 +160 |
0.5 + 0.5 |
Диапазон измерения тока: 1 мА ~ 120 A; 7-разрядный дисплей, ручное/автоматическое переключение диапазонов
Измерение переменного тока
Класс точности 0,01
|
Диапазон |
Разрешение |
Погрешность измерения на разных частотах (Гц) (k = 2). ( ppm*RD + ppm*RG ) |
Температурный коэффициент @ (15~30)°C (ppm*RD+ppm*RG) /°C |
||
|
45 ≤ F ≤ 65 |
65 < F ≤ 200 |
200 < F ≤ 400 |
|||
|
10 мA |
10 нA |
300 + 200 |
600 + 400 |
1200 + 800 |
< 30 |
|
20 мA |
10 нA |
300 + 200 |
600 + 400 |
1200 + 800 |
< 10 |
|
50 мA |
10 нA |
200 + 50 |
400 + 100 |
800 + 200 |
< 10 |
|
100 мA |
0.1 мкA |
200 + 50 |
400 + 100 |
800 + 200 |
< 10 |
|
200 мA |
0.1 мкA |
200 + 50 |
400 + 100 |
800 + 200 |
< 10 |
|
500 мA |
0.1 мкA |
200 + 50 |
400 + 100 |
800 + 200 |
< 10 |
|
1 A |
1 мкA |
200 + 50 |
400 + 100 |
800 + 200 |
< 10 |
|
2 A |
1 мкA |
200 + 50 |
400 + 100 |
800 + 200 |
< 10 |
|
5 A |
1 мкA |
200 + 50 |
400 + 100 |
800 + 200 |
< 10 |
|
10 A |
10 мкA |
200 + 50 |
400 + 100 |
800 + 200 |
< 10 |
|
20 A |
10 мкA |
200 + 50 |
400 + 100 |
800 + 200 |
< 10 |
|
50 A |
10 мкA |
200 + 50 |
400 + 100 |
800 + 200 |
< 10 |
|
100 A |
100 мкA |
200 + 50 |
400 + 100 |
800 + 200 |
< 10 |
Диапазон измерения тока: 1 мА ~ 120 A; 7-разрядный дисплей, ручное/автоматическое переключение диапазонов
Измерение частоты/фазы
|
Класс точности 0,02 |
||||
|
Тип измерений |
TK2100 |
TK2100R |
||
|
Частота |
Диапазон измерений |
45 Hz~65 Гц |
45 Hz~400 Гц |
|
|
Минимальное разрешение |
0.000 01 Гц |
0.000 01 Гц |
||
|
Погрешность измерений (k=2) |
0.005%*RD |
0.005%*RD |
||
|
Фаза |
Диапазон измерений |
0~360°(I ≥ 50 мA) |
0~360°(I ≥ 50 мA) |
|
|
Минимальное разрешение |
0.000 1° |
0.000 1° |
||
|
Погрешность измерений (k=2) |
45 Гц ≤ F ≤ 65 Гц |
0.006° |
0.006° |
|
|
65 Гц < F ≤ 200 Гц |
—— |
0.02° |
||
|
200 Гц < F ≤ 400 Гц |
—— |
0.04° |
||
|
Класс точности 0,05 |
||||
|
Тип измерений |
TK2100 |
TK2100R |
||
|
Частота |
Диапазон измерений |
45 Гц~65 Гц |
45 Гц~400 Гц |
|
|
Минимальное разрешение |
0.000 01 Гц |
0.000 01 Гц |
||
|
Погрешность измерений (k=2) |
0.005%*RD |
0.005%*RD |
||
|
Фаза |
Диапазон измерений |
0~360°(I ≥ 50 мA) |
0~360°(I ≥ 50 мA) |
|
|
Минимальное разрешение |
0.000 1° |
0.000 1° |
||
|
Погрешность измерений (k=2) |
45 Гц ≤ F ≤ 65 Гц |
0.012° |
0.012° |
|
|
65 Гц < F ≤ 200 Гц |
—— |
0.04° |
||
|
200 Гц < F ≤ 400 Гц |
—— |
0.08° |
||
Измерение мощности/энергии
|
Класс точности 0,02 |
|||||
|
Диапазон напряжения |
Диапазон тока |
Коэф- фициент мощности |
Погрешность измерений на разных частотах (Гц) (k=2) |
||
|
45 ≤ F ≤ 65 |
65 < F ≤ 200 |
200 < F ≤ 400 |
|||
|
30 В ≤ U ≤ 480 В |
50 мА ≤I ≤120 A |
0.5L~1~0.5C |
0.02%*RD |
0.04%*RD |
0.08%*RD |
|
10 мA ≤I< 50 мA |
1 |
0.02%*RD |
0.06%*RD |
0.16%*RD |
|
|
0.5L~1~0.5C |
0.04%*RD |
||||
|
5 мA ≤I< 10 мA |
1 |
0.04%*RD |
- |
- |
|
|
0.5L~1~0.5C |
0.08%*RD |
- |
- |
||
|
1 мA ≤I< 5 мA |
1 |
0.04%*RD×5мA/I |
- |
- |
|
|
Класс точности 0,05 |
|||||
|
Диапазон напряжения |
Диапазон тока |
Коэффициент мощности |
Погрешность измерений на разных частотах (Гц) (k=2) |
||
|
45 ≤ F ≤ 65 |
65 < F ≤ 200 |
200 < F ≤ 400 |
|||
|
30 В ≤ U ≤ 480 В |
50 мA ≤I≤ 120 A |
0.5L~1~0.5C |
0.05%*RD |
0.1%*RD |
0.2%*RD |
|
10 мA ≤I< 50 мA |
1 |
0.05%*RD |
0.15%*RD |
0.4%*RD |
|
|
0.5L~1~0.5C |
0.08%*RD |
||||
|
5 мA ≤I< 10 мA |
1 |
0.08%*RD |
- |
- |
|
|
0.5L~1~0.5C |
0.15%*RD |
- |
- |
||
|
1 мA ≤I< 5 мA |
1 |
0.08%*RD×5мA/I |
- |
- |
|
Диапазон измерения мощности/энергии: комбинация диапазонов напряжения и тока
- Диапазон измерения коэффициента мощности: -1.000 000…0.000 000…1.000 000
- Импульсный выход: 6 Гц - 60 кГц
- Импульсный вход: ≤ 200 кГц, напряжение: 0…3.3 В…24 В
Основные технические характеристики
| Параметр | Значение |
|---|---|
|
Питание |
AC (220 ± 22) В, (50 ± 2) Гц |
|
Максимальная потребляемая мощность |
60 ВА |
|
Время прогрева |
30 минут |
|
Условия эксплуатации |
Рабочая температура: 5 °C ~ 45 °C Температура хранения: -10 °C ~ 55 °C Рабочая влажность: < 80 % @ 30 °C < 70 % @ 40 °C < 40 % @ 50 °C Влажность при хранении: (20 % ~ 80 %) R·H, без конденсации |
|
Высота над уровнем моря |
< 3000 м |
|
Вес |
около 8,5 кг |
|
Интерфейсы связи |
USB, LAN, RS232 |
|
Размеры |
400 мм (Ш) × 345 мм (Г) × 206 мм (В) |
