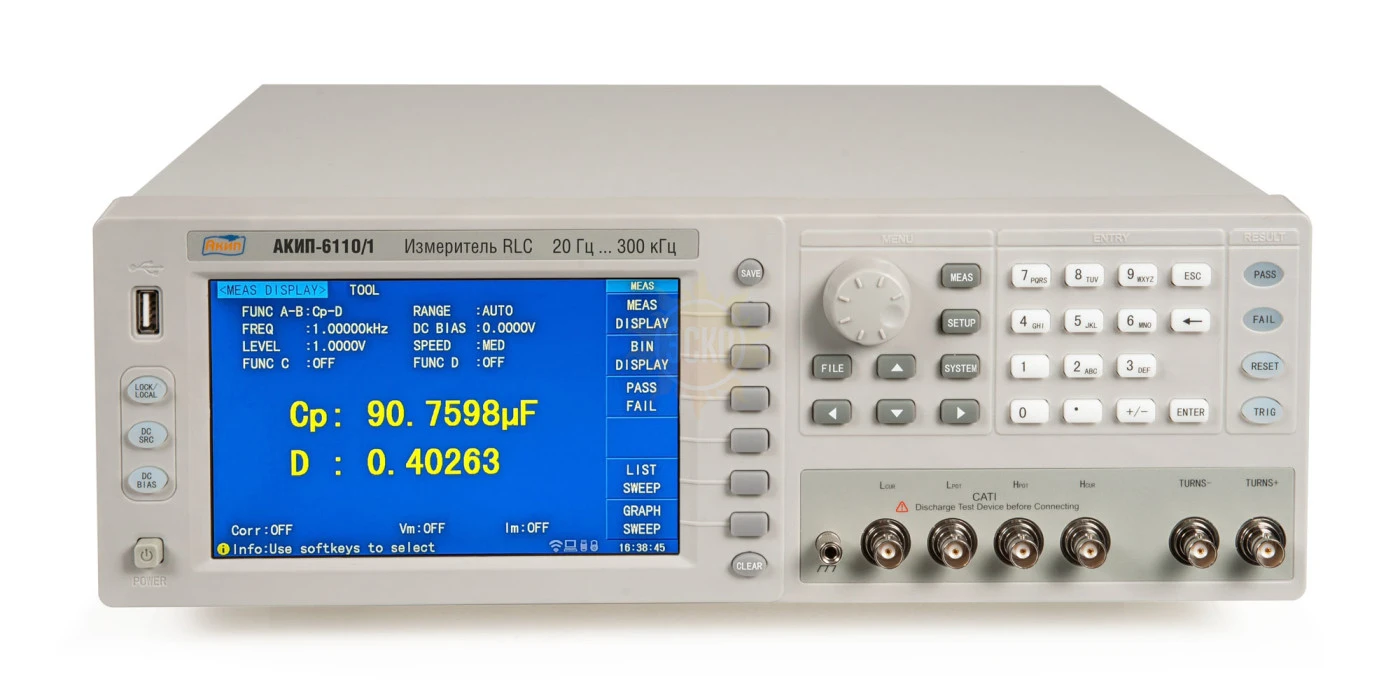

Измеритель RLC АКИП-6110/1

распечатать описание в PDF

Частота тест-сигнала (нижний предел)

20 Гц

Частота тест-сигнала (верхний предел)

300 кГц

Базовая погрешность измерения RLC

0,05%

Измерение сопротивления (R) (верхний предел)

99 МОм

Измерение сопротивления (R) (разрешение)

0,01 Ом

Измерение индуктивности (L) (верхний предел)

99 кГн

Измерение емкости (С) (верхний предел)

9 Ф

Измерение тангенса угла диэлектрических потерь (D) (нижний предел)

0,00001

Измерение тангенса угла диэлектрических потерь (D) (верхний предел)

9,99999

Измерение добротности (Q) (нижний предел)

0,00001

Измерение добротности (Q) (верхний предел)

99999,9

Измерение фазового сдвига (θ)

-179,999…+179,999 °

283 456 ₽

с НДС

Внимание! В связи с резкими изменениями курса доллара цены на сайте могут отличаться от актуальных. Уточняйте точную цену у менеджера

Доставка в кратчайшие сроки

по Москве от 500 ₽

по России от 1000 ₽

ТД «ЭСКО» официальный дистрибьютор АКИП в России

Особенности измерителя RLC АКИП-6110/1:

Диапазон частот: 20Гц - 300 кГц;
Измерение 13 параметров: комплексное сопротивление на переменном токе (R,Z,X), сопротивление пост. току (DCR), ЭПС (ESR), проводимость (G, Y, B), ёмкость (С), индуктивность (L), тангенс угла потерь (D), добротность (Q), фазовый сдвиг °/rad (θ);
Погрешность измерений: ± 0,05 % (базовая);
Скорость измерения (F>10 кГц): 13 мс/ 90 мс/ 370 мс (быстр./ сред./ медл.);
Тест трансформаторов: Turns-Ratio (коэф. трансф.), Turns (витки обмоток), Phase (фазовый угол), leakage inductance/ Lk (инд. утечки/ рассеяния );
Параллельная/ последовательная схема замещения;
Режим полярных координат: Z+фаз.сдвиг (θ)/ Y+фаз.сдвиг (θ);
Широкие функц. возможности по сбору и анализу информации;
Режим усреднение значения (1 - 255);
Тест «Годен/ Негоден» (Pass/Fail) в режимах: «Δ-абс. знач./ Δ-изм %»;
Табличные измерения «List» (автотест по 10 точкам параметра «частота / уровень/ пост. смещение U/ I»);
Функция «Curve scanning»: построение графика с выбором числа точек развертки (150/ 300/ 600/ 1200/ 1800 – частота, напряжение, пост. смещение);
Режим сортировки (Comparator): 10 номиналов выборки (bins 1- bins 9, AUX);
Выбор пределов измерения: авто или ручной;
Автоматический контроль уровня тест-сигнала/ АРУ (ALC);
Цветной графический ЖК-дисплей, разрешение 6 разрядов;
Режимы калибровки: КЗ (Short)/ ХХ (Open)/ Согл. (Load);
Выходной импеданс: 10Ω, 25Ω, 50Ω, 100Ω (переключаемый);
Гнездо USB на передней панели для подключения flash-накопителя;
Интерфейс: RS-232, USB (USBTMC/ USBCDC), Handler (сортировщик);
Дополнительные аксессуары (опции): изм. кабели, адаптеры подключения,GPIB.

Характеристики АКИП-6110/1

Измеряемые параметры	комплексное сопротивление на переменном токе (R, Z, X), ЭПС (ESR), проводимость (G, Y, B), ёмкость (С), индуктивность (L), тангенс угла потерь (D), добротность (Q), фазовый сдвиг°/rad,Turns-Ratio (коэф. трансф.), Turns (витки обмоток), Phase (фазовый угол), Lk (индуктивность утечки)
Погрешность	0,05%
Электрическое сопротивление (от)	0,01 мОм
Электрическое сопротивление (до)	100 МОм
Разрешение (R)	0,01 мОм
Электрическая емкость (от)	0,01 нФ
Электрическая емкость (до)	10 Ф
Разрешение (C)	0,01 нФ
Индуктивность (от)	0,01 мкГн
Индуктивность (до)	100 кГн
Разрешение (L)	0,01 мкГн
Частота тест сигнала	20Гц -300 кГц
Диапазон частот	разреш. 1 мГц (38 предуст. номиналов)
Особенности	Скорость измерения - 13 мс/ 90 мс/ 370 мс (быстр./ сред./ медл.). Усреднение значений (1/…../255). Допусковый контроль (Pass/Fail) в режимах - «абс. знач./?-изм/ %». Большой цветной графический ЖК-дисплей (6 разрядов). Табличные измерения (List - тест по 10 точкам «частота / уровень/ пост. смещение «напряжение - ток»). Переключаемый вых. импеданс (10/ 250 / 50/ 100 Ом). Режимы калибровки - КЗ/ ХХ/ Согласов.(Load). Внутр. память (100 ячеек/ профили настроек). Гнездо USB на передней панели для flash-накопителя. Опция - GPIB
Интерфейс	RS-232, USB (Host/ Device), Handler (сортировщик)
Уровень тест сигнала	5 мВ – 2 Вскз, 50 мкА – 100 мАскз

Комплектация АКИП-6110/1

№	Наименование	Количество
1	Измеритель RLC АКИП-6110/1	1
2	Измерительный 4-х проводной кабель кельвин с 2-я «крокодилами» U26011	1
3	U-образный короткозамыкатель U26010	1
4	Адаптер для 4-х проводного подключения U26005	1
5	Шнур питания	1
6	Руководство по эксплуатации на CD	1
