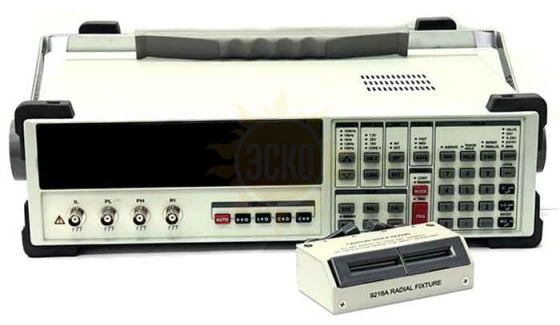

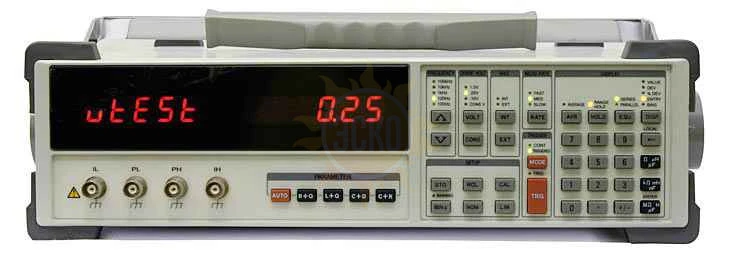

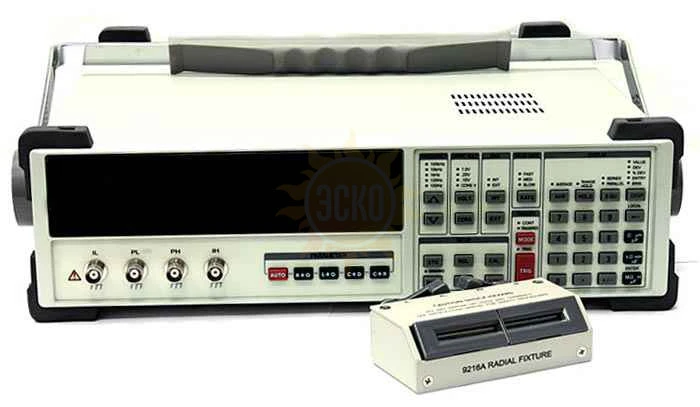

АМ-3001 Измеритель иммитанса

распечатать описание в PDF

Артикул: 46300100

Частота тест-сигнала (нижний предел)

100 Гц

Частота тест-сигнала (верхний предел)

100 кГц

Количество фиксированных тестовых частот

Базовая погрешность измерения RLC

0,05%

Измерение сопротивления (R) (нижний предел)

100 мкОм

Измерение сопротивления (R) (верхний предел)

2 ГОм

Измерение сопротивления (R) (разрешение)

не указано

Измерение индуктивности (L) (нижний предел)

100 пГн

Измерение индуктивности (L) (верхний предел)

10 кГн

Измерение индуктивности (L) (разрешение)

не указано

Измерение емкости (С) (нижний предел)

100 аФ

Измерение емкости (С) (верхний предел)

100 мФ

Измерение емкости (С) (разрешение)

не указано

Измерение тангенса угла диэлектрических потерь (D) (нижний предел)

0,00001

Измерение тангенса угла диэлектрических потерь (D) (верхний предел)

Измерение добротности (Q) (нижний предел)

0,00001

Измерение добротности (Q) (верхний предел)

Измерение фазового сдвига (θ)

не измеряет

Измерение сопротивления постоянному току (DCR)

Нет

Измерение проводимости (нижний предел)

не измеряет

Измерение проводимости (верхний предел)

не измеряет

Измерение проводимости (разрешение)

не измеряет

261 846 ₽

с НДС

Внимание! В связи с резкими изменениями курса доллара цены на сайте могут отличаться от актуальных. Уточняйте точную цену у менеджера

Доставка в кратчайшие сроки

по Москве от 500 ₽

по России от 1000 ₽

Гарантия 1 год

ТД «ЭСКО» официальный дистрибьютор Актаком в России

Описание цифрового RLC-метр АМ-3001:

Цифровой RLC-метр АМ-3001 представляет собой устройство для измерения LCR характеристик радиоэлектронных компонентов и электрических цепей. Он имеет возможность контролировать величины, различающиеся на 13 порядков, основную точность измерений 0,05% и 5 измерительных частот.

Особенности цифрового RLC-метр АМ-3001:

Интерфейс Handler/Sorter на разъеме DB25 обеспечивает индикацию данных по разбраковке и состояние измерительного процесса. Запуск прибора по этому интерфейсу осуществляется подачей отрицательного ТТЛ-сигнала. Защита по входу запуска обеспечивается в пределах ±15 В;
Зажим-адаптер АМ-3001-КС обеспечивает возможность подключения прибора к компонентам, которые не могут быть непосредственно подключены к адаптеру АМ-3001-АЕ. Полярность обозначена для режима измерений с напряжением смещения;
Пинцет-адаптер АМ-3001-ТЕ обеспечивает возможность подключения прибора к SMD-компонентам или к схемам с поверхностным монтажом. Полярность обозначена для режима измерений с напряжением смещения.

Характеристики АМ-3001

Параметр		Значение
Режимы измерений и индикация параметров
Режимы измерений		AUTO, R+Q, L+Q, C+D, C+Q
Эквивалентная схема измерений		последовательная или параллельная
Отображаемые параметры		измеренное значение, абсолютное отклонение, относительное отклонение в %, результаты разбраковки
Усреднение		по выбору от 2 до 10 измерений
Диапазоны измерений параметров
R+Q: R		0,0001 Ом ... 2000 МОм
Q		0,00001 ... 50
L+Q: L		0,0001 мкГн ... 99999 Гн
Q		0,0001 ... 50
C+D: C		0,0001 пФ ... 99999 мкФ
D		0,00001 ... 10
C+R: C		0,0001 пФ ... 99999 мкФ
R		0,00001 ... 99999 кОм
Диапазон измерения и пределы значений сопротивления для режима постоянного напряжения
Диапазон	Сопротивление источника напряжения	Сопротивление	Индуктивность	Емкость
3	25,0 Ом	10 мкОм ... 360 Ом	0,1 мкГн … 57/f Гн0,1 мкГн … 57/f Гн	99999 мкФ … 442/F мкФ
2	25,0 Ом	360 Ом ... 5,76 кОм	57/f Гн … 917/f Гн	442/f мФ … 27,6/f мкФ
1	25,0 Ом	5,76 кОм ... 90,0 кОм	917/f Гн … 14324/f Гн	27,6/f мкФ … 1,77/f мкФ
0	25,0 Ом	90,0 кОм ... 2000 МОм	14324/f Гн ... 99999 Гн	1,77/f мкФ … 0,00001 пкФ
Примечание: f — частота измерения
Условия проведения измерений
Частота измерительного сигнала		100 Гц, 120 Гц, 1 кГц, 10 кГц, 100 кГц с погрешностью ±10^-4
Напряжение измерительного сигнала		0,10 В; 0,25 В и 1,0 В (СКЗ) с погрешностью ±2%; плавная регулировка от 0,1 до 1,0 В с шагом 50 мВ
Постоянное напряжение смещения		внутреннее: 2,0 В ±2% внешнее: от 0 до +40 В с защитой по току предохранителем 0,25 А
Скорость измерения		медленная: 2 измерения в секунду; средняя: 10 измерений в секунду; быстрая: 20 измерений в секунду при частоте измерительного сигнала от 1 кГц и выше; примерно 0,6; 2,4 или 6 измерений в секунду при частоте измерительного сигнала 100 Гц или 120 Гц
Переключение диапазона измерения		автоматическое или ручное
Запуск измерений		непрерывный, ручной с передней панели или дистанционный по интерфейсам RS-232, GRIB или Handler
Общие характеристики
Зажимная оснастка		4-х проводная оснастка Кельвина для деталей с радиальными выводами
Защита прибора при проведении измерений		до 1 Дж запасенной энергии (для заряженных конденсаторов); предохранитель 0,25 А при проведении измерений с подачей внешнего напряжения смещения
Балансировка прибора		по короткому замыканию: R < 20 Ом, Z < 50 Ом; по разрыву цепи: Z > 10 кОм
Разбраковка		до 8 критериев разбраковки по Q, D и R, а также общая разбраковка. Установка критериев разбраковки с передней панели прибора или дистанционно по интерфейсу; возможность сохранения установок в памяти прибора
Самоконтроль		тестирование основных узлов прибора: памяти, процессора, АЦП, усилителей и других приборов
Сохранение и повторный вызов установок режимов измерений		сохранение 9 установок режимов измерений. При вызове из памяти данных об установках с порядковым номером 0 производится установка по умолчанию
Интерфейсы		установка режимов, запуск и считывание результатов измерений могут выполняться по интерфейсу RS-232, GPIB и Handler
Рабочие условия		0...50 °С, относительная влажность 80%
Питание		220 В, 50 Гц
Масса		5,8 кг
Габариты		109х363х386

Комплектация АМ-3001

№	Наименование	Количество
1.	Цифровой RLC-метр АМ-3001	1
2.	Адаптер АМ-3001-АЕ	1
3.	Шнур питания	1
4.	Руководство по эксплуатации	1
