АМ-3026 - высокочастотный RLC-метр с поддержкой LXI стандарта
распечатать
Назначение прибора АМ-3026:
Высокочастотный RLC-метр с поддержкой LXI стандарта предназначен для измерения параметров пассивных компонентов (конденсаторов, катушек индуктивности, магнитных сердечников, резисторов, трансформаторов, модулей микросхем и сетевых компонентов); полупроводников (параметрических диодов и анализа паразитных параметров транзисторов); диэлектриков (диэлектрическая проницаемость, коэффициент рассеяния); магнитных материалов (магнитная проводимость и потери в ферритах); оценки сопротивления в печатных платах, реле, выключателях, кабелях и батареях.
Характеристики АМ-3026
|
Параметры |
Значения |
|---|---|
|
Измерения |
|
|
активное, реактивное, полное и сопротивление пост. току |
0,0001 Ом…99,999 МОм |
|
ёмкость |
0,0001 пФ…9,9999 Ф |
|
индуктивность |
0,0001 мкГн…9,9999 кГн |
|
действительная, мнимая и полная комплексная проводимость |
0,0001 нСм…99,999 См |
|
тангенс угла диэлектрических потерь |
0,0001…9,9999 |
|
добротность |
0,0001…99999 |
|
угол сдвига фаз |
-179,99°…179,99° |
|
Основные параметры |
|
|
частота тестового сигнала |
от 20 Гц до 5 МГц с шагом 10 мГц |
|
базовая погрешность |
0,1% |
|
эквивалентная схема |
последовательная / параллельная |
|
скорость |
до 200 измерений в секунду |
|
4 значения выходного сопротивления: |
10, 30, 50 и 100 Ом |
|
источник постоянного смещения: |
-5...+5 В с разреш. 1 мВ -100 мА...+100 мА с разреш. 10 мкА |
|
компаратор |
11 ячеек (10 для значёний и 1 для счётчика) |
|
память |
20 профилей настоек |
|
интерфейсы |
USB (Device/Host) LAN (LXI class C) RS-232C HANDLER (сортировщик) GPIB (опция) |
|
ЖК-дисплей |
320х240 |

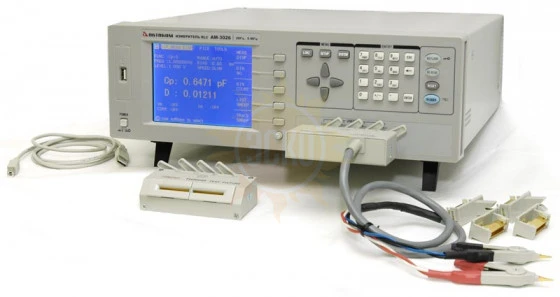

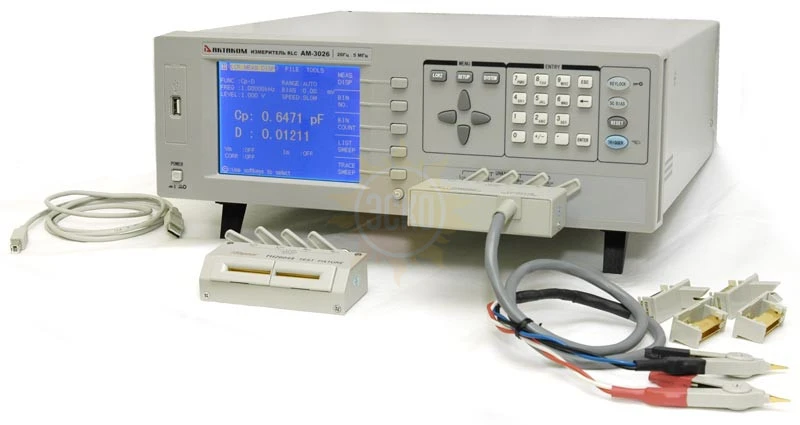

Комплектация АМ-3026
| № | Наименование | Количество |
|---|---|---|
| 1. | Измеритель RLC АМ-3026 | 1 |
| 2. | Руководство по эксплуатации | 1 |
