Главная / Каталог / Электроизмерительные приборы / Измерители RLC / АМ-3028

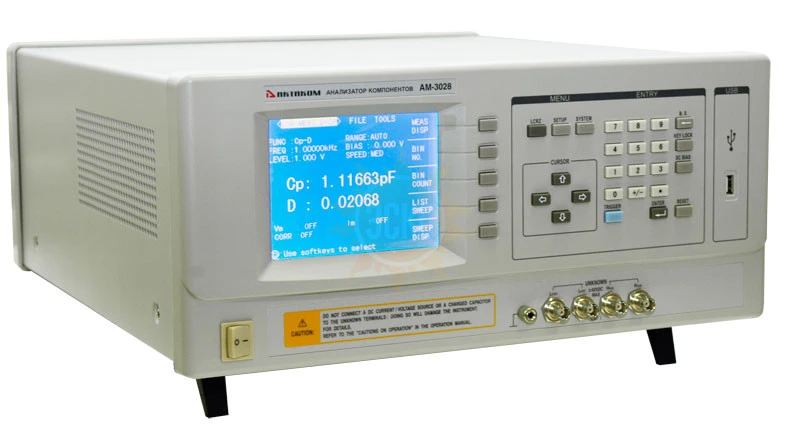

АМ-3028 Анализатор компонентов

распечатать описание в PDF

Артикул: 46302800

Частота тест-сигнала (нижний предел)

20 Гц

Частота тест-сигнала (верхний предел)

1 МГц

Количество фиксированных тестовых частот

не указано

Базовая погрешность измерения RLC

0,05%

Измерение сопротивления (R) (нижний предел)

10 мкОм

Измерение сопротивления (R) (верхний предел)

100 МОм

Измерение сопротивления (R) (разрешение)

не указано

Измерение индуктивности (L) (нижний предел)

10 пГн

Измерение индуктивности (L) (верхний предел)

100 кГн

Измерение индуктивности (L) (разрешение)

не указано

Измерение емкости (С) (нижний предел)

10 фФ

Измерение емкости (С) (верхний предел)

10 Ф

Измерение емкости (С) (разрешение)

не указано

Измерение тангенса угла диэлектрических потерь (D) (нижний предел)

0,00001

Измерение тангенса угла диэлектрических потерь (D) (верхний предел)

9,99999

Измерение добротности (Q) (нижний предел)

0,01

Измерение добротности (Q) (верхний предел)

99999,9

Измерение фазового сдвига (θ)

-180° ... +180°

Измерение сопротивления постоянному току (DCR)

Нет

Измерение проводимости (нижний предел)

10 пСм

Измерение проводимости (верхний предел)

100 См

Измерение проводимости (разрешение)

не указано

на удалённом складе 1 шт.

акция

591 696 ₽

546 216 ₽

с НДС

Внимание! В связи с резкими изменениями курса доллара цены на сайте могут отличаться от актуальных. Уточняйте точную цену у менеджера

Доставка в кратчайшие сроки

по Москве от 500 ₽

по России от 1000 ₽

Гарантия 1 год

ТД «ЭСКО» официальный дистрибьютор Актаком в России

Назначение анализатора АМ-3028:

Автоматический анализатор компонентов АМ-3028 предназначен для автоматического анализа и измерения индуктивности, электрической емкости, сопротивления, тангенса угла потерь, добротности, комплексного сопротивления, фазового сдвига и других параметров SMD-компонентов при разработке, на производстве, а так же при настройке, проверке и эксплуатации радиоэлектронной аппаратуры.

Характеристики АМ-3028

Параметр	Значения
Основные параметры
Измеряемые параметры	\|Z\|, \|Y\|, C, L, X, B, R, G, D, Q, q, Rs, Rp (22 пары параметров)
Диапазон частот	20 Гц…1 МГц (шаг 1 мГц)
Уровень тест-сигнала	5 мВ…2,0 В / 50 мкА…20 мА
Постоянное смещение	0 / 1,5 / 2,0 В
Входное сопротивление	30 Ом/100 Ом (переключаемое)
Базовая погрешность	0,05%
Измерения
Сопротивление \|Z\|, R, Rp, Rs, X	0,01 мОм … 99,9999 МОм
Проводимость \|Y\|, G, B	0,01 нСм … 99,9999 См
Ёмкость С	0,00001 пФ … 9,99999 Ф
Индуктивность L, Lk	0001 нГн … 99,9999 кГн
Тангенс угла потерь D	0,00001 … 9,99999
Добротность Q	0,01 … 99999,9
Фазовый угол (град)	-179,999 … +179,999 °
Фазовый угол (рад)	-3,14159…3,14159
Относительные измерения Δ%	-999,999%...999,999%
Дополнительные функции
Режимы отображения измерения	абсолютное значение/ относительное/ относительное в %
Индикатор уровня тест-сигнала	реальный тестовый ток и напряжение
Сортировка (компаратор)	10 ячеек + 1 доп.
Графический анализ (АЧХ)	до 960 точек
Табличные измерения	по 10 точкам
Качание частоты (свипирование)	по 10 точкам
Калибровка	КЗ / открытая / под нагрузкой
Общие данные
Скорость измерения	1,5; 10; 30 изм./с
Усреднение	1-255
Схема измерения	Параллельная / последовательная
Память	20 профилей
ЖКИ	Графический; 320х240 точек; 6 разрядов
Запуск	непрерывный / ручной / внешний / по шине
Интерфейсы	USB-Host, RS-232, GPIB, Handler (опция)
Питание	99 В...121 В / 198 В...242 В (47,5 Гц...63 Гц)
Мощность	< 100 ВА
Габаритные размеры	430 х 185 х 490 мм
Масса	Около 15 кг

Комплектация АМ-3028

№	Наименование	Количество
1.	Прибор	1
2.	4-х проводные тестовые зажимы	1
3.	4-х проводные тестовые щупы Кельвина	1
4.	Пластина для КЗ-калибровки	1
5.	Сетевой шнур	1
6.	Руководство по эксплуатации	1
