Описание анализатора компонентов АММ-3046:
Прецизионный анализатор компонентов АММ-3046 (LCR-метр) обладает высокой точностью измерения (0,05%) и функциональностью, позволяет проводить измерения на 15025 точках с тестовой частотой от 20 Гц до 200 кГц. Анализатор компонентов АММ-3046 имеет встроенный источник смещения тока и напряжения, контроль уровня тестового сигнала, компаратор на 10 ячеек, возможность работы по списку и широкие возможности по подключению к ПК.
Анализатор компонентов АММ-3044 обладает высокой точностью измерения (0,05%) и широкими функциональными возможностями. Высокая точность измерения обеспечивается использованием четырехпроводной схемы измерения с предварительно проведенной открытой, закрытой и калибровкой на нагрузке с возможностью частотной коррекции. Для проведения измерений емкостных и индуктивных параметров в приборе может быть выбрана последовательная или параллельная схема замещения.
В RLC-метре АММ-3044 возможен выбор одной из трех скоростей измерения: быстрой (75 изм/с), средней (11 изм/с) и медленной (2,7 изм/с). Для выполнения сортировочных и разбраковочных функций в АММ-3044 встроен компаратор на 10 ячеек с возможностью задания различных режимов работы и выходом на внешний разъем.
Наряду с общими функциональными возможностями ряд параметров и характеристик приборов различаются, что отображено в таблице ниже
Приборы позволяют сохранять пользовательские настройки и режимы работы во внутреннюю память и внешний USB-носитель, куда так же могут быть сохранены и измеренные данные в виде .csv файлов.

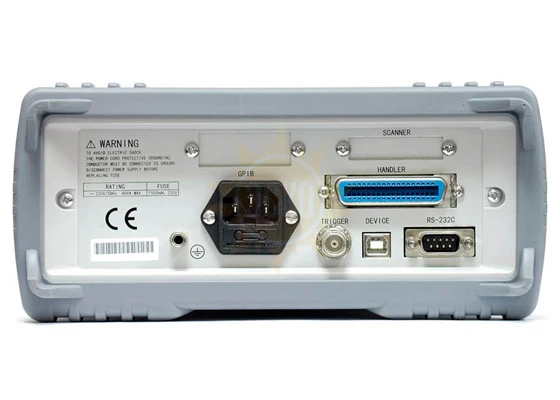

Для дистанционного управления на задней панели анализатора компонентов АММ-3044 имеются разъемы интерфейсов RS-232 и USB, а само управление производится при помощи SCPI-команд. Там же расположен разъем входа внешнего запуска для синхронизации работы с другими измерительными приборами.
Характеристики Aktakom АММ-3046
| Параметр | Значение | |
| Измеряемые (тестируемые) параметры | |Z|, |Y|, C, L, X, B, R, G, D, Q, θ, DCR, Vdc-Idc | |
| Базовая точность измерения LCR параметров | 0,05% | |
| Частотные характеристики тестового сигнала | Тестовая частота | 50 Гц...200 кГц (15025 точек) |
| Наилучшее разрешение | 0,01 Гц | |
| Точность установки | 0,01% | |
| Уровень тестового сигнала AC | Напряжение тестового сигнала | 10 мВ...2 Вскз (режим Normal, ALC OFF) 10 мВ...1 Вскз (режим Constant level, ALC ON) |
| Разрешение | 10 мВ | |
| Точность | ±(10% Uуст + 2 мВ) (режим Normal, ALC OFF) ±(6% Uуст + 2 мВ) (режим Constant level, ALC ON) |
|
| Ток тестового сигнала | 100 мкА...20 мАскз (режим Normal, ALC OFF) 100 мкА...10 мАскз (режим Constant level, ALC ON) |
|
| Разрешение | 100 мкА | |
| Точность | ±(10% Iуст + 10 мкА) (режим Normal, ALC OFF) ±(6% Iуст + 10 мкА) (режим Constant level, ALC ON) |
|
| Мониторинг уровня тестового сигнала DCR | Диапазон напряжения | 0,01 мВ...2 Вскз |
| Точность мониторинга | ±3% Uсчит + 0,5 мВ) для 5 мВ...2 Вскз ±12% Uсчит + 0,1 мВ) для 0,01 мВ...5 мВскз |
|
| Диапазон тока | 0,001 мкА…20 мАскз | |
| Точность мониторинга | ±3% Iсчит + 5 мкА) для 50 мкА...20 мАскз ±12% Uсчит + 1 мкА) для 0,001 мкА...50 мкАскз |
|
| Внутренний источник смещения DC | Напряжение / ток | 0 В...±5 В / 0 мА...±50 мА (импеданс 100 Ом) 0 В...±1,5 В / 0 мА...±50 мА (импеданс 30 Ом) |
| Наилучшее разрешение | 1 мВ / 10 мкА | |
| Точность установки | ±(1% Uуст + 5 мВ) | |
| Выходной импеданс | 30 Ом, 100 Ом выбираемый | |
| Время измерения (без учета времени изменения значения на дисплее) при частоте более 10 кГц | Быстрое: 75 изм/с | |
| Среднее: 11 изм/с | ||
| Медленное: 2,7 изм/с | ||
| Диапазон измерения LCR параметров | |Z|, X, R, DCR | 0,00001 Ом...99,9999 МОм |
| |Y|, B, G | 0,00001 мкСм..99,9999 См | |
| C | 0,00001 пФ...9,99999 Ф | |
| L | 0,00001 мкГн...99,9999 кГн | |
| D | 0,00001...9,99999 | |
| Q | 0,00001...99999,9 | |
| θ (град) | -179,999°...179,999° | |
| θ (рад) | -3,14159...3,14159 | |
| Схема замещения | последовательная, параллельная | |
| Выбор диапазона | ручной, автоматический | |
| Режим запуска | внутренний, ручной, внешний, по шине | |
| Усреднение | 1...255 | |
| Математические операции | ΔABC, Δ% | |
| Установка задержки | 0...60 с, разрешение 1 мс | |
| Компаратор | 10 ячеек сортировки, BIN1...BIN9; дополнительный ячейки NG, AUX, счетчик ячеек, выход PASS/FAIL на передней панели, LED индикатор | |
| Список свипирования | 201 точка, частота, AC напряжение /ток, смещение, пределы, внутренний /внешний источник | |
| Внутренняя память | 40 групп настроек | |
| Внешняя USB память | файлы настроек, CSV файлы | |
| Интерфейсы | HANDLER, USB, RS-232C; GPIB (опция) на задней панели USB host на передней панели |
|
| Дисплей | цветной ЖК TFT, 6 разрядов (максимальное отображение 999999) | |
| Рабочая температура/влажность | 0°С...40°С, ≤75%RH | |
| Питание | 99 В...121 В, 198 В...242 В; 47 Гц...63 Гц | |
| Макс. потребляемая мощность | 80 ВА | |
| Габаритные размеры | 235 х 105 х 360 мм | |
| Вес | около 3,6 кг | |
Комплектация Aktakom АММ-3046
| № | Наименование | Количество |

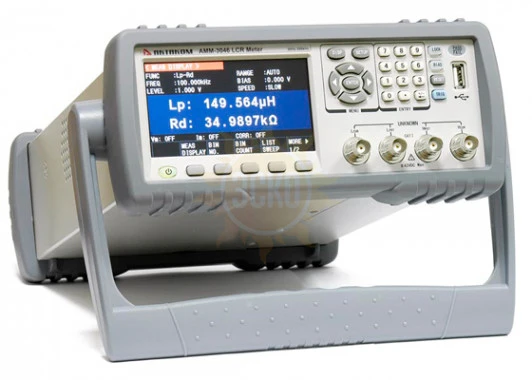

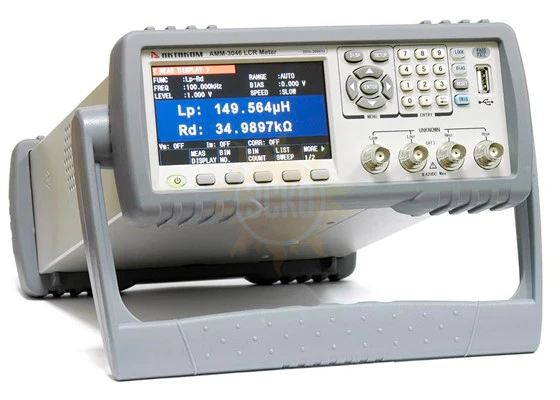

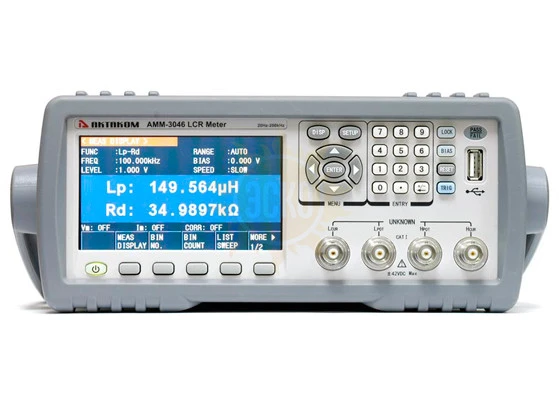

| 1. | Анализатор компонентов АММ-3046 | 1 |

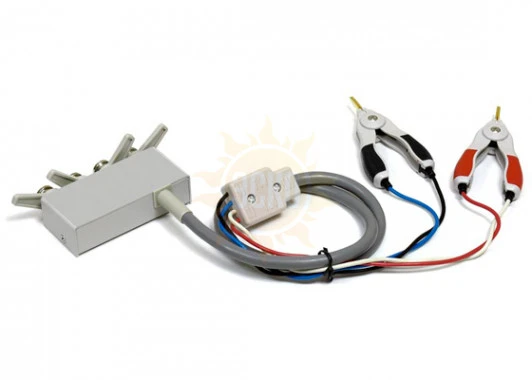

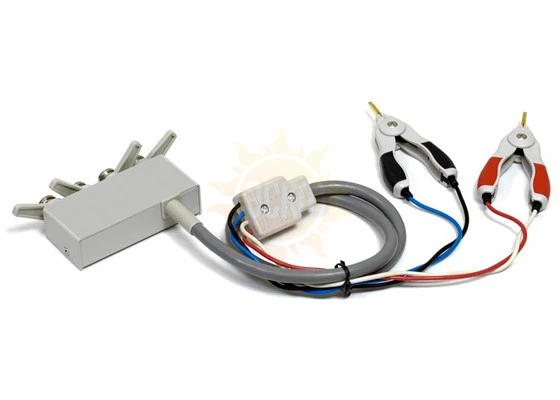

| 2. | 4-проводные щупы Кельвина | 1 |

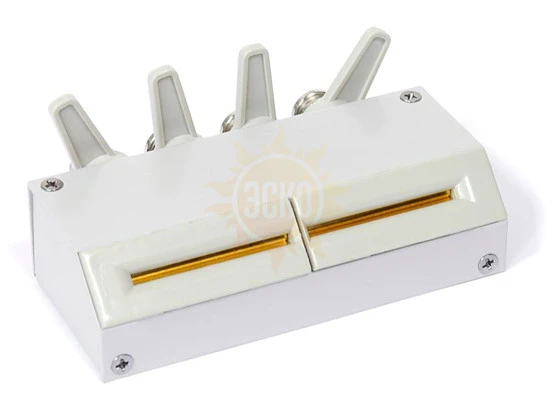

| 3. | 4-проводный тестовый зажим | 1 |

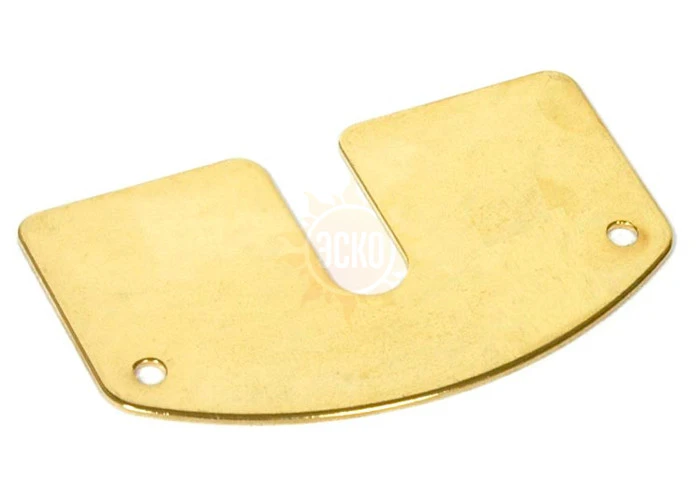

| 4. | Калибровочная пластина | 1 |

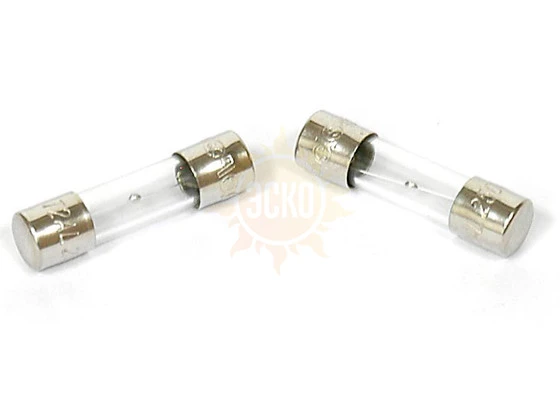

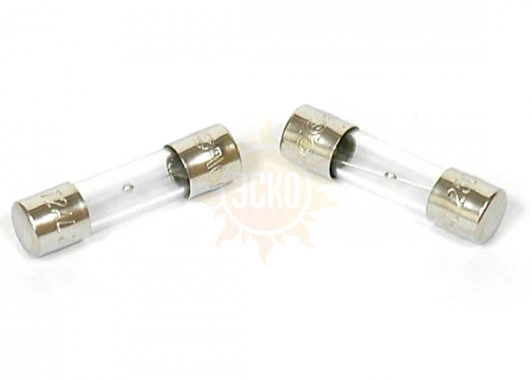

| 5. | Запасные предохранители | 1 |
| 6. | Кабель питания | 1 |
| 7. | Руководство по эксплуатации | 1 |
