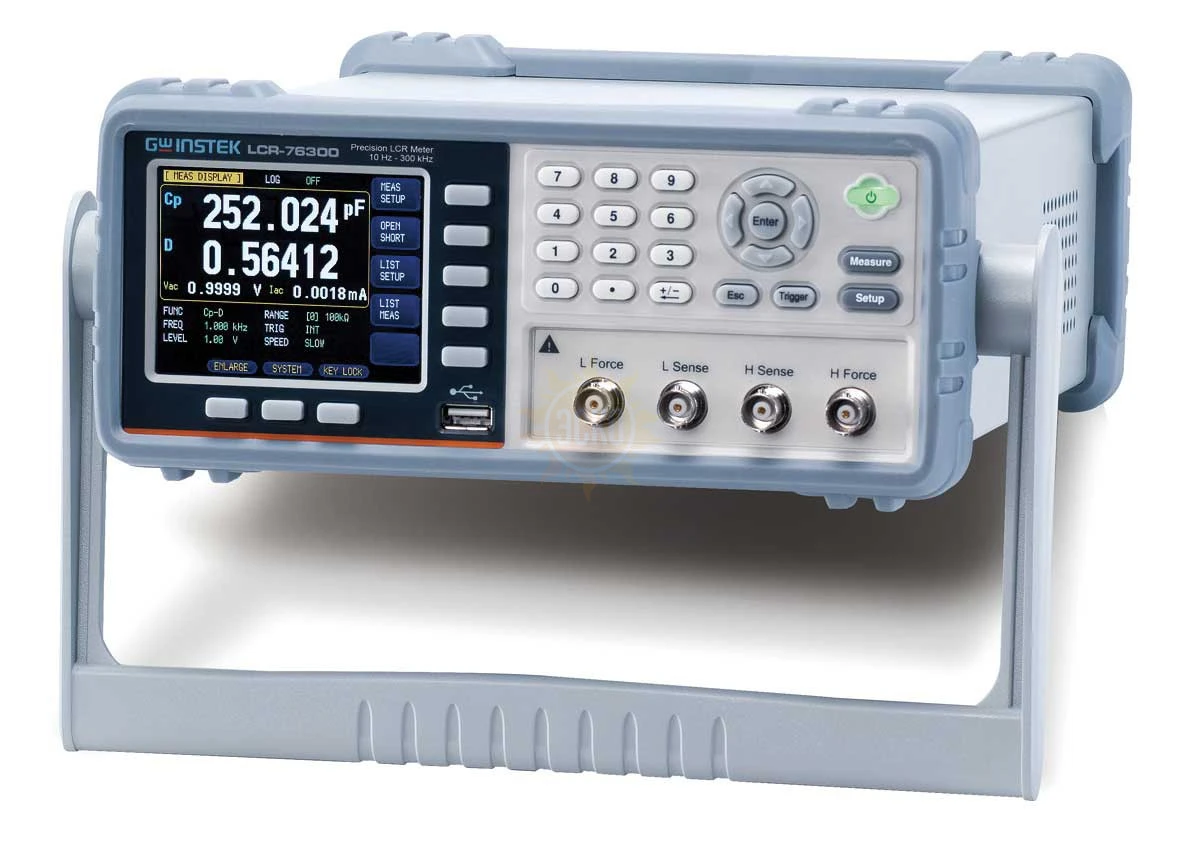

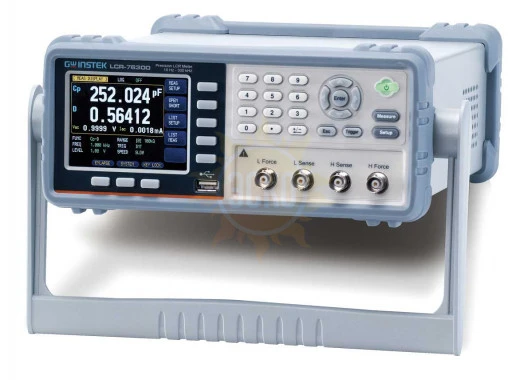

LCR-76002 - измеритель импеданса прецизионный

распечатать описание в PDF

Артикул: 00-0003145

LCR-76002 - измеритель импеданса прецизионный

Частота тест-сигнала (нижний предел)

10 Гц

Частота тест-сигнала (верхний предел)

2 кГц

Количество фиксированных тестовых частот

не указано

Базовая погрешность измерения RLC

0,05%

Измерение сопротивления (R) (нижний предел)

не указано

Измерение сопротивления (R) (верхний предел)

100 МОм

Измерение сопротивления (R) (разрешение)

10 мкОм

Измерение индуктивности (L) (нижний предел)

не указано

Измерение индуктивности (L) (верхний предел)

10 кГн

Измерение индуктивности (L) (разрешение)

10 мкГн

Измерение емкости (С) (нижний предел)

не указано

Измерение емкости (С) (верхний предел)

10 Ф

Измерение емкости (С) (разрешение)

10 пФ

Измерение тангенса угла диэлектрических потерь (D) (нижний предел)

0,00001

Измерение тангенса угла диэлектрических потерь (D) (верхний предел)

9,99999

Измерение добротности (Q) (нижний предел)

0,00001

Измерение добротности (Q) (верхний предел)

99999,9

Измерение фазового сдвига (θ)

-180° ... +180°

Измерение сопротивления постоянному току (DCR)

Есть

Измерение проводимости (нижний предел)

не указано

Измерение проводимости (верхний предел)

1 кСм

Измерение проводимости (разрешение)

10 пСм

Ближайшее поступление 25.12.2024

155 839 ₽

с НДС

Внимание! В связи с резкими изменениями курса доллара цены на сайте могут отличаться от актуальных. Уточняйте точную цену у менеджера

с поверкой +5 900 ₽

Доставка в кратчайшие сроки

по Москве от 500 ₽

по России от 1000 ₽

Гарантия 1 год

Госреестр 71516-18
до 15.06.2029

Межповерочный интервал 1 год

ТД «ЭСКО» официальный дистрибьютор GW Instek в России

Описание измерителя импеданса прецизионного LCR-76002:

Измерители импеданса прецизионные LCR-76002 производства компании Good Will Instrument Co., Ltd. (GW Instek).

Особенности измерителя импеданса прецизионного LCR-76002:

Базовая погрешность: ±0,05 %
5 моделей с диапазонами частот: 10 Гц…300 кГц (76300), 10 Гц…200 кГц (76200), 10 Гц…100 кГц (76100), 10 Гц…20 кГц (76020), 10 Гц…2 кГц (76002)
Измерение 16 параметров: комплексного сопротивления на переменном токе (R,Z,X), сопротивления постоянному току (Rdc), проводимости (G, Y, B), ёмкости, индуктивности, тангенса угла потерь, добротности, фазового сдвига
Скорость измерения: 25 мс/ 100 мс/ 333 мс (быстрая/ средняя/ медленная)
Параллельная/ последовательная схема замещения
Широкие функциональные возможности по сбору, анализу, отображению и хранению информации
Режим усреднение значения (1, 2, 4, 8, 16, 32, 64, 128, 256)
Допусковый тест (Pass/Fail) в режимах: «абс. знач./Δ-изм/ %»
Табличные измерения (тест по 10 точкам «частота / напряжение/ ток»)
Плавная установка частоты тест-сигнала (ГРУБО/ ТОЧНО)
Большой графический ЖК-дисплей, разрешение 6 разрядов
Удобный одноуровневый пользовательский интерфейс
Доп. изм. аксессуары: съемные адаптеры, в т.ч. опция внешнего смещения (пост. напряжение ±45 В, ток ±2,5A /Bias box)
Интерфейс: RS-232 (SCPI), USB host, Handler (сортировщик)
Отображение на внешнем ПК графика измеряемых параметров с помощью штатного ПО (максимально 1.000 точек).

Характеристики GW Instek LCR-76002

Измеряемые параметры	комплексное сопротивление на переменном токе (R, Z, X), сопротивление постоянному току (DCR), проводимость (G, Y, B), ёмкость, индуктивность, тангенс угла потерь, добротность, фазовый сдвиг
Погрешность	0,05%
Электрическое сопротивление (от)	0,01 мОм
Электрическое сопротивление (до)	100 МОм
Разрешение (R)	0,01 мОм
Электрическая емкость (от)	0,01 нФ
Электрическая емкость (до)	10 Ф
Разрешение (C)	0,01 нФ
Индуктивность (от)	0,01 мГн
Индуктивность (до)	10 кГн
Разрешение (L)	0,01 мГн
Частота тест сигнала	10 Гц – 2 кГц
Диапазон частот	Не фиксированный
Особенности	Скорость измерения - 25 мс/ 100 мс/ 333 мс (быстр./ сред./ медл.). Усреднение значений. Допусковый контроль. Большой графический ЖК-дисплей.
Интерфейс	USB-Host, RS-232
Уровень тест сигнала	10 мВ – 2 В, 100 мкА – 20 мА

Комплектация GW Instek LCR-76002

№	Наименование	Количество
1.	Прибор LCR-76002	1
2.	Шнур питания	1
3.	CD - диск (РЭ, ПО)	1
4.	4 - х пр изм. адаптер с 2 « крокодилами » ( LCR - 06 A х1 , «Кельвин »)	1
