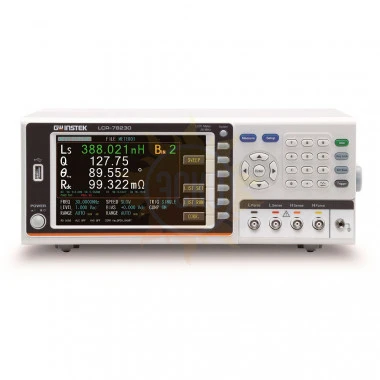

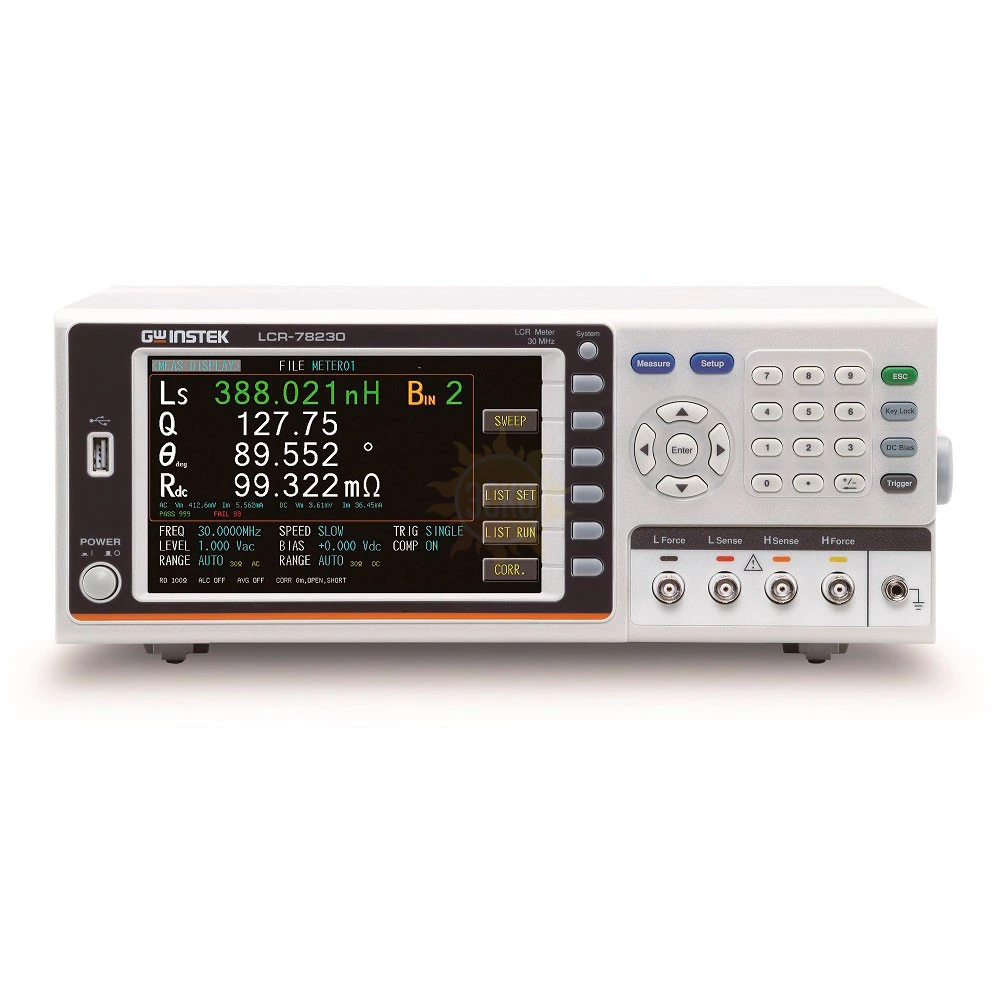

LCR-78210 - измеритель иммитанса

распечатать описание в PDF

Артикул: LCR-78210

Частота тест-сигнала (нижний предел)

10 Гц

Частота тест-сигнала (верхний предел)

10 МГц

Базовая погрешность измерения RLC

0,08%

Измерение сопротивления (R) (нижний предел)

10 мОм

Измерение сопротивления (R) (верхний предел)

100 МОм

Измерение сопротивления (R) (разрешение)

0,01 мОм

Измерение индуктивности (L) (нижний предел)

10 нГн

Измерение индуктивности (L) (верхний предел)

100 кГн

Измерение индуктивности (L) (разрешение)

10 пГн

Измерение емкости (С) (нижний предел)

50 фФ

Измерение емкости (С) (верхний предел)

1 Ф

Измерение емкости (С) (разрешение)

10 фФ

Измерение тангенса угла диэлектрических потерь (D) (нижний предел)

0,00001

Измерение тангенса угла диэлектрических потерь (D) (верхний предел)

10000

Измерение добротности (Q) (нижний предел)

0,01

Измерение добротности (Q) (верхний предел)

9999,9

Измерение фазового сдвига (θ)

-180° ... +180°

Измерение сопротивления постоянному току (DCR)

Есть

Измерение проводимости (нижний предел)

не указано

Измерение проводимости (верхний предел)

1 мСм

Измерение проводимости (разрешение)

10 нСм

на удалённом складе 1 шт.

2 105 765 ₽

с НДС

Внимание! В связи с резкими изменениями курса доллара цены на сайте могут отличаться от актуальных. Уточняйте точную цену у менеджера

Доставка в кратчайшие сроки

по Москве от 500 ₽

по России от 1000 ₽

Гарантия 1 год

ТД «ЭСКО» официальный дистрибьютор GW Instek в России

Особенности измерителя иммитанса LCR-78210:

Диапазон частот тест-сигнала: 10 Гц…10 МГц;
Измерение 17 параметров: комплексное и активное сопротивление на переменном токе (R, Z, X), сопротивление постоянному току (Rdc), проводимость (G, Y, B) ёмкость, индуктивность, тангенс угла потерь, добротность, фазовый сдвиг, ЭПС (ESR);
Базовая погрешность ±0,08 %;
Выбор скорости измерений (5 уровней): Медленная 1/ Медленная 2, Средне, Быстро, Максимально быстро (быстродействие до 2,5 мс);
Режим анализа: отображение зависимости измеряемых параметров от частоты / напряжения (2 графика), автоустановка вертикальной шкалы (AUTO FIT), растяжка (Zoom ±);
Параллельная/ последовательная схема измерений;
Широкие функциональные возможности по сбору, анализу, отображению и хранению информации;
Допусковый тест компонентов (Pass/Fail) в режимах: «абсолютое значение / D-измерение / %»;
Переключение выходного импеданса - 25 Ом/ 100 Ом;
Источник внутреннего постоянного смещения: ± 12В;
Программирование табличных измерений (тест из 15 шагов);
Графический режим, качание частоты по 300 точкам;
Параметры для выбора качания (Sweep): частота/ напряжение/ ток ;
Большой графический ЖК-дисплей, разрешение 6 разрядов;
Одноуровневый интуитивный пользовательский интерфейс;
Интерфейсы: USB/ GPIB/ LAN/ RS-232/ USB Host.

Характеристики GW Instek LCR-78210

Измеряемые параметры	импеданс (\|Z\|/ R), фазовый угол (?DEG/ ?RAD), индуктивность (Ls / Lp), ёмкость (Cs / Cp), активное сопротивление (Rs / Rp), ЭПС (ESR), добротность (Q), коэфф. диэлектрических потерь (D), полная проводимость (Y), активная проводимость (G), реактивная проводимость (B), реактивное сопротивление (X), измерения сопротивления на постоянном токе (Rdc)
Погрешность	0,08%
Электрическое сопротивление (от)	10 мОм
Электрическое сопротивление (до)	100 МОм
Разрешение (R)	0,01 мОм
Электрическая емкость (от)	50 фФ
Электрическая емкость (до)	1Ф
Разрешение (C)	0,01 пФ
Индуктивность (от)	10 нГн
Индуктивность (до)	100 кГн
Разрешение (L)	0,1 нГн
Частота тест сигнала	10 Гц - 10 МГц
Диапазон частот	Не фиксированный
Особенности	Непрерывное по диапазону частот и комплексное тестирование выводных компонентов, а также материалов и деталей поверхностного монтажа (SMD). Три типа калибровки (КЗ/ХХ/ Нагрузка), компенсация. Функция динамического анализа - графики (2 кривые одновременно), таблица (8 парам. х 15 шагов). Функция развертки при измерени параметра (до 267 точек). Автомасштабирование шкалы, цифровая растяжка. Парал./ последов. схема измерений. Допусковый тест (Pass/Fail), источник внутреннего постоянного смещения ± 12 В. Переключение выходного импеданса - 25 Ом/ 100 Ом. Внутренняя память (запись/ вызов) 99 профилей настройки/48 программ тестирования. Внешний USB-флэш диск (до 128 ГБ). Макс. быстродействие до 2,5 мс (400 изм/с). Цветной графический ЖК-дисплей (6 разрядов, 800?480, диаг. 18 см) – одновременный вывод до 4-х параметров
Интерфейс	GPIB, LAN, RS-232, USB (2)
Уровень тест сигнала	напряжение (АС) 10 мВ…2 В (?1 МГц) 10 мВ…1 В (>3 МГц или при F? 1 МГц и Rвых=25 Ом). Ток (АС) 100 мкА…20 мА (Rвых=100 Ом)/ 400 мкА…40 мА (Rвых=25Ом). Разрешение установки 1 мВ/ 10 мкА
