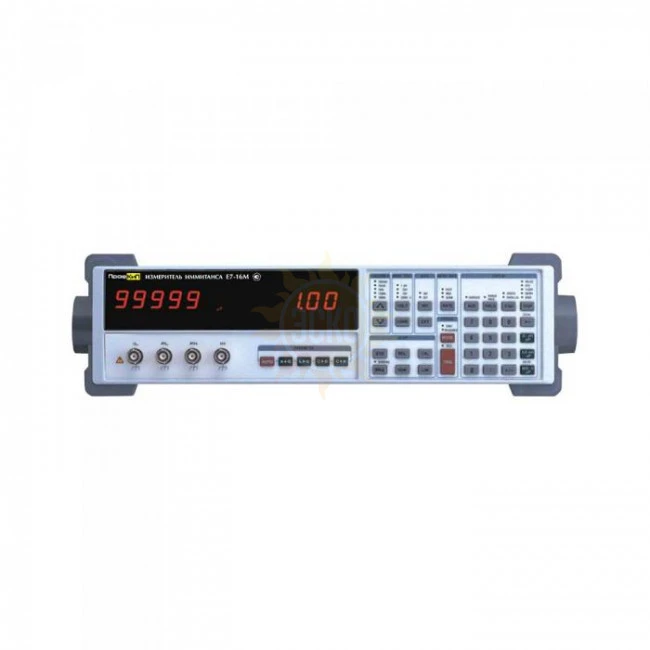

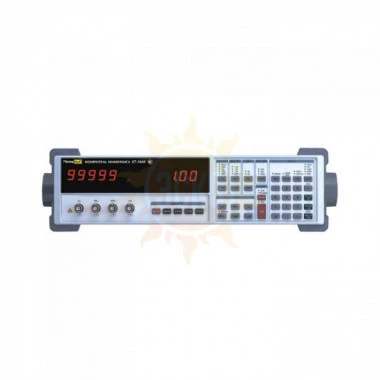

Измеритель иммитанса ПрофКиП Е7-16М

распечатать описание в PDF

Частота тест-сигнала (нижний предел)

100 Гц

Частота тест-сигнала (верхний предел)

100 кГц

Количество фиксированных тестовых частот

Базовая погрешность измерения RLC

0,05%

Измерение сопротивления (R) (верхний предел)

2000 МОм

Измерение индуктивности (L) (верхний предел)

99999 Гн

Измерение емкости (С) (верхний предел)

99999 мкФ

Измерение тангенса угла диэлектрических потерь (D) (нижний предел)

0,00001

Измерение тангенса угла диэлектрических потерь (D) (верхний предел)

Измерение добротности (Q) (нижний предел)

0,0001

Измерение добротности (Q) (верхний предел)

770 400 ₽

с НДС

Внимание! В связи с резкими изменениями курса доллара цены на сайте могут отличаться от актуальных. Уточняйте точную цену у менеджера

поверкa включена в стоимость

Доставка в кратчайшие сроки

по Москве от 500 ₽

по России от 1000 ₽

Гарантия 1 год

Госреестр
55692-13
до 28.11.2018

Межповерочный интервал 1 год

ТД «ЭСКО» официальный дистрибьютор ПрофКиП в России

Описание ПрофКиП Е7-16М

Назначение измерителя иммитанса ПрофКиП Е7-16М

Измеритель иммитанса ПрофКиП Е7-16М предназначен для измерения иммитансов различных электрорадиокомпонентов: резисторов, конденсаторов, катушек индуктивности, полупроводниковых приборов на измерительных частотах: 100 Гц, 120 Гц, 1 кГц, 10 кГц, 100 кГц. Схема подключения: последовательная /параллельная, коррекция: мультичастотная, на короткозамкнутом входе и разомкнутом входе.

Особенности и преимущества измерителя иммитанса ПрофКиП Е7-16М

▪ Режимы измерения: AUTO, R+Q, L+Q, C+D, C+R
▪ Точность: 0.05%
▪ Рабочая частота: 100 Гц, 120 Гц, 1 кГц, 10 кГц, 100 кГц ±0.01%
▪ 5 тестовых частот
▪ Сохранение в памяти до 9 режимов измерения
▪ Эквивалентная схема: последовательная или параллельная
▪ Индикация параметров: измеренное значение, отклонение, процент отклонений, количество отклонений
▪ Усреднение: 2 изм … 10 изм
▪ Напряжение тестирования: 0.1 В скз, 0.25 В скз, 1 В скз
▪ Скорость измерения: 2, 10 или 20 измерений в секунду при тестовой частоте 1 кГц
▪ Напряжение смещения до 40.0 В
▪ Сохранение в памяти до 9 режимов измерения.
▪ Запуск: непрерывный, ручной или управление по интерфейсу RS232C, GPIB
▪ Четырехпроводное подключение: 4 BNC разъема

Основные технические характеристики измерителя иммитанса ПрофКиП Е7-16М

Параметры	Значения
Режимы измерения	AUTO, R+Q, L+Q, C+D, C+R
Базовая погрешность	0.05%
Частота тест-сигнала	100 Гц, 120 Гц, 1 кГц, 10 кГц, 100 кГц ±0.01%
Напряжение тест-сигнала	0.10 В скз, 0.25 В скз, 1.0 В скз ±2% плавная регулировка от 0.1 В до 1.0 В с шагом 50 мВ
Диапазоны измерения	R+Q (R): 0.0001 Ом … 2000 МОм R+Q (Q): 0.00001 … 50 L+Q (L): 0.0001 мкГн … 99999 Гн L+Q (Q): 0.0001 … 50 C+D (C): 0.0001 пФ … 99999 мкФ C+D (D): 0.00001 … 10 C+R (C): 0.0001 пФ … 99999 мкФ C+R (R): 0.00001 кОм … 99999 кОм
Скорость измерения (1 кГц)	низкая: 2 изм/с средняя: 10 изм/с высокая: 20 изм/с
Усреднение	2 изм … 10 изм
Эквивалентная схема измерений	последовательная /параллельная
Отображаемые параметры	измеренное значение, абсолютное отклонение, относительное отклонение в %, результаты разбраковки
Постоянное напряжение смещения	внутреннее: 2.0 В ±2% внешнее: 0 В … +40 В, с защитой по току 0.25 А
Переключение диапазона измерения	автоматическое /ручное
Запуск измерений	непрерывный, ручной (передняя панель), дистанционный (RS-232, GPIB, HANDLER)

Общие данные измерителя иммитанса ПрофКиП Е7-16М

▪ Зажимная оснастка: 4-проводная оснастка Кельвина для деталей с радиальными выводами
▪ Защита прибора при проведении измерений: до 1 Дж запасенной энергии (для заряженных конденсаторов), предохранитель 0.25 А при проведении измерений с подачей внешнего напряжения смещения
▪ Балансировка прибора:
▪ по короткому замыканию: R < 20 Ом, Z < 50 Ом
▪ по разрыву цепи: Z > 10 кОм
▪ Разбраковка: до 8 критериев разбраковки по Q, D и R, а так же общая разбраковка, установка критериев разбраковки с передней панели прибора или дистанционно по интерфейсу, возможность сохранения установок в память прибора
▪ Самоконтроль: тестирование основных узлов прибора (память, процессор, АЦП, усилитель и т.д.)
▪ Сохранение и повторный вызов: сохранение 9 установок режимов измерения, при вызове из памяти данных об установках с порядковым номером 0 производится установка по молчанию
▪ Интерфейсы: установка режимов, запуск и считывание результатов измерений могут выполняться по интерфейсу (RS-232, GPIB, HANDLER)
▪ Условия эксплуатации: 0°С … 50°С, относительная влажность до 80%
▪ Питание: 220 В, 50 Гц
▪ Потребляемая мощность: не более 20 Вт
▪ Габаритные размеры: 109х363х386 мм
▪ Вес: 5.8 кг

Комплект поставки измерителя иммитанса ПрофКиП Е7-16М

Наименование	Количество
Измеритель иммитанса ПрофКиП Е7-16М	1 шт.
Адаптер ПрофКиП Е7-16М-АЕ	1 шт.
Кабель питания	1 шт.
Руководство по эксплуатации	1 шт.

Дополнительная комплектация измерителя иммитанса ПрофКиП Е7-16М

Наименование

Зажим-адаптер ПрофКиП Е7-16М-КС

Пинцет-адаптер ПрофКиП Е7-16М-ТЕ

Характеристики ПрофКиП Е7-16М

Параметр	Значение
Режимы измерения	AUTO, R+Q, L+Q, C+D, C+R
Базовая погрешность	0.05%
Частота тест-сигнала	100 Гц, 120 Гц, 1 кГц, 10 кГц, 100 кГц ±0.01%
Напряжение тест-сигнала	0.10 В скз, 0.25 В скз, 1.0 В скз ±2% плавная регулировка от 0.1 В до 1.0 В с шагом 50 мВ
Диапазоны измерения	R+Q (R): 0.0001 Ом … 2000 МОм R+Q (Q): 0.00001 … 50 L+Q (L): 0.0001 мкГн … 99999 Гн L+Q (Q): 0.0001 … 50 C+D (C): 0.0001 пФ … 99999 мкФ C+D (D): 0.00001 … 10 C+R (C): 0.0001 пФ … 99999 мкФ C+R (R): 0.00001 кОм … 99999 кОм
Скорость измерения (1 кГц)	низкая: 2 изм/с средняя: 10 изм/с высокая: 20 изм/с
Усреднение	2 изм … 10 изм
Эквивалентная схема измерений	последовательная /параллельная
Отображаемые параметры	измеренное значение, абсолютное отклонение, относительное отклонение в %, результаты разбраковки
Постоянное напряжение смещения	внутреннее: 2.0 В ±2% внешнее: 0 В … +40 В, с защитой по току 0.25 А
Переключение диапазона измерения	автоматическое /ручное
Запуск измерений	непрерывный, ручной (передняя панель), дистанционный (RS-232, GPIB, HANDLER)
Зажимная оснастка	4-проводная оснастка Кельвина для деталей с радиальными выводами
Защита прибора при проведении измерений	до 1 Дж запасенной энергии (для заряженных конденсаторов), предохранитель 0.25 А при проведении измерений с подачей внешнего напряжения смещения
Балансировка прибора	по короткому замыканию: R < 20 Ом, Z < 50 Ом по разрыву цепи: Z > 10 кОм
Разбраковка	до 8 критериев разбраковки по Q, D и R, а так же общая разбраковка, установка критериев разбраковки с передней панели прибора или дистанционно по интерфейсу, возможность сохранения установок в память прибора
Самоконтроль	тестирование основных узлов прибора (память, процессор, АЦП, усилитель и т.д.)
Сохранение и повторный вызов	сохранение 9 установок режимов измерения, при вызове из памяти данных об установках с порядковым номером 0 производится установка по молчанию
Интерфейсы	установка режимов, запуск и считывание результатов измерений могут выполняться по интерфейсу (RS-232, GPIB, HANDLER)
Условия эксплуатации	0°С … 50°С, относительная влажность до 80%
Питание	220 В, 50 Гц
Потребляемая мощность	не более 20 Вт
Габаритные размеры	109 х 363 х 386 мм
Вес	5.8 кг

Комплектация ПрофКиП Е7-16М

№	Наименование	Количество
1.	Измеритель иммитанса ПрофКиП Е7-16М	1
2.	Адаптер ПрофКиП Е7-16М-АЕ	1
3.	Кабель питания	1
4.	Руководство по эксплуатации	1
