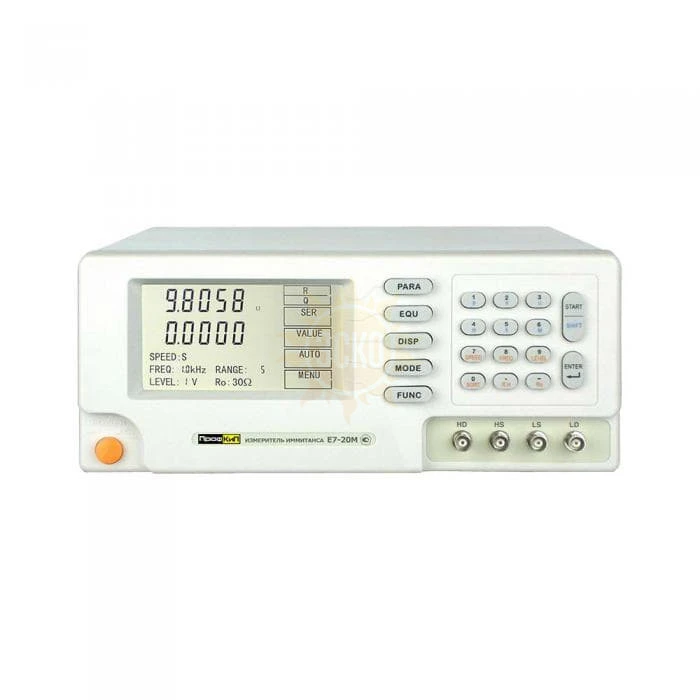

ПрофКиП Е7-20М — измеритель иммитанса

распечатать описание в PDF

Частота тест-сигнала (нижний предел)

100 Гц

Частота тест-сигнала (верхний предел)

100 кГц

Количество фиксированных тестовых частот

не указано

Базовая погрешность измерения RLC

0,1%

Измерение сопротивления (R) (разрешение)

не указано

Измерение емкости (С) (разрешение)

не указано

Измерение добротности (Q) (нижний предел)

0,0001

Измерение добротности (Q) (верхний предел)

9999,9

Измерение проводимости (разрешение)

не указано

320 625 ₽

с НДС

Внимание! В связи с резкими изменениями курса доллара цены на сайте могут отличаться от актуальных. Уточняйте точную цену у менеджера

поверкa включена в стоимость

Доставка в кратчайшие сроки

по Москве от 500 ₽

по России от 1000 ₽

Гарантия 1 год

Госреестр
55585-13
до 31.07.2028

Межповерочный интервал 1 год

ТД «ЭСКО» официальный дистрибьютор ПрофКиП в России

Описание ПрофКиП Е7-20М

Назначение измерителя иммитанса ПрофКиП Е7-20М

Измеритель иммитанса ПрофКиП Е7-20М - прецизионный прибор класса точности 0.1 с широким диапазоном рабочих частот (100 Гц … 100 кГц) и высокой скоростью измерений (до 16 изм/с). Измеряемые параметры: индуктивность, емкость, сопротивление, тангенс угла потерь, добротность, модуль комплексного сопротивления, реактивное сопротивление. Объекты измерения: изолированные и заземленные конденсаторы, катушки индуктивности, трансформаторы, резисторы, реле, переключатели, диоды, кабели, входные сопротивления и емкости осциллографов, вольтметров и других приборов. Использование: контроль качества ЭРЭ на входном и выходном контроле и при ремонте, метрологическая аттестация средств измерений и различных функциональных устройств (реле, коммутаторы и т.п.), нормирование параметров изделий микроэлектроники, полупроводниковых изделий (диодов, варикапов, транзисторов) и различных материалов (ферритов, диэлектриков и др.), научные исследования, контроль и управление технологическими процессами.

Особенности и преимущества измерителя иммитанса ПрофКиП Е7-20М

▪ Тест-сигнал на 8-ми заданных частотах в диапазоне от 100 Гц до 100 кГц

▪ Базовая погрешность 0.1%

▪ Тест-сигнал: 10 кГц … 100кГц

▪ Последовательная /параллельная схема замещения

▪ Одновременная индикация двух результатов измерения

▪ Измерение в абсолютных и относительных единицах, ∆-измерения

▪ Большой высококонтрастный ЖК-дисплей с подсветкой

▪ Интерфейс: RS-232, HANDLER

Основные технические характеристики измерителя иммитанса ПрофКиП Е7-20М

Параметры	Значения
Измеряемые параметры	L /Q, C /D, R /Q, \|Z\| /Q, C /R, L /R
Точность	0.1%
Частота тест-сигнала	100 Гц, 120 Гц, 1 кГц, 10 кГц, 20 кГц, 30 кГц, 60 кГц, 100 кГц
Уровень тест-сигнала	0.1 В скз, 0.3 В скз, 1 В скз
Выходной импеданс	30 Ом или 100 Ом
Диапазон измерения	\|Z\|, R, X: 0.0001 Ом … 99.999 МОм C: 0.001 пФ … 99999 мкФ L: 0.001 мкГн … 99999 Гн D: 0.0001 … 9.9999 Q: 0.0001 … 9999.9 Δ%: -99.99% … 99.99%
Скорость измерения	медленно (slow): 2 изм/с умеренно (medium): 8 изм/с быстро (fast): 16 изм/с
Схема измерений	параллельная /последовательная
Запуск измерений	автоматический /ручной
Режим запуска	внутренний /внешний, ручной
Режим отображения	непосредственный, ΔABS, Δ%
Разрядность дисплея	первичный и вторичный: 5 разрядов
Функции компаратора	NG, P1, P2, P3, 4 контейнера
Интерфейс	RS-232, HANDLER

Общие данные измерителя иммитанса ПрофКиП Е7-20М

▪ Питание: 110 В … 127 В ±10% /220 В … 240 В ±10%, 50 Гц ±2 Гц /60 Гц ±2 Гц

▪ Габаритные размеры: 320х140х360 мм

▪ Вес: 3.5 кг

Комплект поставки измерителя иммитанса ПрофКиП Е7-20М

Наименование	Количество
Измеритель иммитанса ПрофКиП Е7-20М	1 шт.
4-проводный измерительный кабель с 2 зажимами типа «крокодил»	1 шт.
Испытательный стенд	1 шт.
Кабель питания	1 шт.

Характеристики ПрофКиП Е7-20М

Параметр	Значение
Измеряемые параметры	L /Q, C /D, R /Q, \|Z\| /Q, C /R, L /R
Точность	0.1%
Частота тест-сигнала	100 Гц, 120 Гц, 1 кГц, 10 кГц, 20 кГц, 30 кГц, 60 кГц, 100 кГц
Уровень тест-сигнала	0.1 В скз, 0.3 В скз, 1 В скз
Выходной импеданс	30 Ом или 100 Ом
Диапазон измерения	\|Z\|, R, X: 0.0001 Ом … 99.999 МОм C: 0.001 пФ … 99999 мкФ L: 0.001 мкГн … 99999 Гн D: 0.0001 … 9.9999 Q: 0.0001 … 9999.9 Δ%: -99.99% … 99.99%
Скорость измерения	медленно (slow): 2 изм/с умеренно (medium): 8 изм/с быстро (fast): 16 изм/с
Схема измерений	Параллельная /последовательная
Запуск измерений	Автоматический /ручной
Режим запуска	Внутренний /внешний, ручной
Режим отображения	Непосредственный, ΔABS, Δ%
Разрядность дисплея	Первичный и вторичный: 5 разрядов
Функции компаратора	NG, P1, P2, P3, 4 контейнера
Интерфейс	RS-232, HANDLER
Питание	110 В … 127 В ±10% /220 В … 240 В ±10%, 50 Гц ±2 Гц /60 Гц ±2 Гц
Габаритные размеры	320 х 140 х 360 мм
Вес	3.5 кг

Комплектация ПрофКиП Е7-20М

№	Наименование	Количество
1.	Измеритель иммитанса ПрофКиП Е7-20М	1
2.	4-проводный измерительный кабель с 2 зажимами типа «крокодил»	1
3.	Испытательный стенд	1
4.	Кабель питания	1
