HM8118 — LCR-мост/измеритель

распечатать описание в PDF

Артикул: 3593.0539.02

Частота тест-сигнала (нижний предел)

20 Гц

Частота тест-сигнала (верхний предел)

200 кГц

Базовая погрешность измерения RLC

0,1%

Измерение сопротивления (R) (верхний предел)

100 МОм

Измерение индуктивности (L) (нижний предел)

10 нГн

Измерение индуктивности (L) (верхний предел)

100 кГн

Измерение емкости (С) (верхний предел)

100 мФ

Измерение тангенса угла диэлектрических потерь (D) (нижний предел)

0,0001

Измерение тангенса угла диэлектрических потерь (D) (верхний предел)

9,9999

Измерение добротности (Q) (нижний предел)

0,0001

Измерение добротности (Q) (верхний предел)

9999,9

Измерение фазового сдвига (θ)

-180° ... +180°

Цена по запросу

с поверкой +5 900 ₽

Доставка в кратчайшие сроки

по Москве от 500 ₽

по России от 1000 ₽

Гарантия 1 год

Госреестр 50577-12
до 30.05.2027

Межповерочный интервал 1 год

ТД «ЭСКО» официальный дистрибьютор Rohde & Schwarz в России

Назначение LCR-мост/измеритель HM8118:

Измеритель иммитанса НМ8118 предназначен для автоматического измерения емкости, индуктивности, активного и реактивного сопротивления, активной и реактивной проводимости, тангенса угла потерь, добротности, модуля комплексного сопротивления и проводимости, угла фазового сдвига комплексного сопротивления.

Описание LCR-мост/измеритель HM8118:

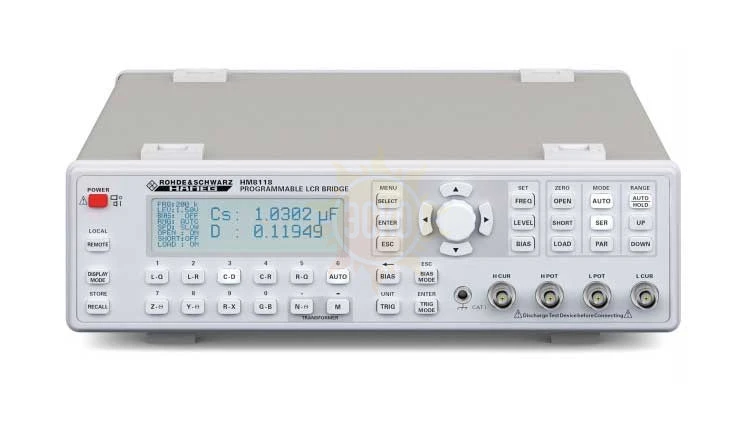

Измеритель иммитанса НМ8118 представляет собой многофункциональный измерительный прибор, принцип действия которого основан на аналого-цифровом преобразовании входных сигналов. На передней панели прибора находится жидкокристаллический дисплей, на котором отображаются результаты измерений, а также единицы измерений, диапазоны, частота и уровень тестового сигнала, эквивалентная электрическая цепь, измерительные функции, параметры и состояние прибора. На передней панели расположены также клавиша включения питания, поворотная ручка выбора и настройки функций и параметров, клавиши меню, клавиши калибровки, параметров тестового сигнала и измерительных функций. Имеются также две пары BNC разъемов для подключения измерительных кабелей и девять клавиш измерительных функций.

Характеристики HM8118 — LCR-мост/измеритель

Параметр		Значение
Диапазон измерения импеданса Z (полного комплексного сопротивления)		от 0,2 мОм до 100 МОм
Диапазон измерения сопротивления R		от 0,2 мОм до 100 МОм
Диапазон измерения емкости С		от 0,01 пФ до 100 мФ
Диапазон измерения индуктивности L		от 10 нГн до 100 кГн
Диапазон измерения тангенса угла потерь D		от 0,0001 до 9,9999
Диапазон измерения добротности Q		от 0,1 до 9999,9
Диапазон измерения фазового угла Ө		от -179° до 180°
Пределы допускаемой приведенной базовой погрешности измерения величин D,Q, Ө на частоте 1 кГц		±0,1 %
Диапазон частот тестового сигнала		от 20 Гц до 200 кГц (69 шагов)
Пределы допускаемой относительной погрешности установки частоты тестового сигнала		±10^-4
Диапазон уровня тестового сигнала, СКЗ		от 50 мВ до 1,5 В (шаг 10 мВ)
Пределы допускаемой относительной погрешности установки уровня тестового сигнала		±5 %
Диапазон значений внутреннего напряжения постоянного смещения		от 0 до 5 В (шаг 10 мВ)
Диапазон значений внутреннего напряжения постоянного смещения		от 0 до 5 В (шаг 10 мВ)
Диапазон значений внутреннего тока постоянного смещения		от 0 до 200 мА (шаг 1 мА)
Диапазон импеданса	Диапазон частот	Погрешность
Пределы допускаемой погрешности измерения основных величин (Z, R, С, L)
0,2 мОм – 2,5 Ом	20 Гц – 10 кГц	±(0,3 % + 1 мОм/\|Z\|)
0,2 мОм – 2,5 Ом	10 кГц – 100 кГц	±(0,5 % + 2 мОм/\|Z\|)
2,5 Ом – 100 Ом	20 Гц – 10 кГц	±(0,1 % + 1 мОм/\|Z\|)
	10 кГц – 100 кГц	±(0,2 % + 2 мОм/\|Z\|)
	100 кГц – 200 кГц	±(0,5 % + 5 мОм/\|Z\| + \|Z\|/10 МОм)
100 Ом – 25 кОм	20 Гц – 1 кГц	±(0,05 % + \|Z\|/2 ГОм)
	1 кГц – 10 кГц	±(0,1 % + \|Z\|/1,5 ГОм)
	10 кГц – 100 кГц	±(0,2 % + \|Z\|/100 МОм)
	100 кГц – 200 кГц	±(0,5 % + 5 мОм/\|Z\| + \|Z\|/10 МОм)
25 кОм – 1 МОм	20 Гц – 1 кГц	±(0,05 % + \|Z\|/2 ГОм)
	1 кГц – 10 кГц	±(0,1 % + \|Z\|/1,5 ГОм)
	10 кГц – 100 кГц	±(0,5 % + \|Z\|/100 МОм)
1 МОм – 4 МОм	20 Гц – 10 кГц	±(0,1 % + \|Z\|/1,5 ГОм)
1 МОм – 4 МОм	10 кГц – 100 кГц	±(0,5 % + \|Z\|/100 МОм)
4 МОм – 100 МОм	20 Гц – 10 кГц	±(0,2 % + \|Z\|/1,5 ГОм)
4 МОм – 100 МОм	10 кГц – 100 кГц	±(0,5 % + \|Z\|/100 МОм)
Температурный коэффициент погрешности измерения величин Z, R,L, C		±5·10-6/°C
Общие технические характеристики
Время установления рабочего режима прибора, минут, не более		30
Напряжение и частота питающей сети		(110 – 230) В ± 10 %, 50/60 Гц
Потребляемая мощность, В·А, не более		20
Рабочие условия применения: - температура окружающего воздуха, °С - относительная влажность воздуха, % - температура хранения/транспортирования, °С		от 5 до 40 от 5 до 80 от -20 до +70
Габаритные размеры (ширина × высота × длина), мм, не более		285 × 75 × 365
Масса, кг, не более		4

Комплектация HM8118 — LCR-мост/измеритель

№	Наименование	Количество
1.	Измеритель иммитанса НМ8118	1
2.	Шнур питания	1
3.	4-проводные измерительные кабели HZ184	1
4.	4-проводное измерительное устройство для элементов поверхностного монтажа HZ188	1
