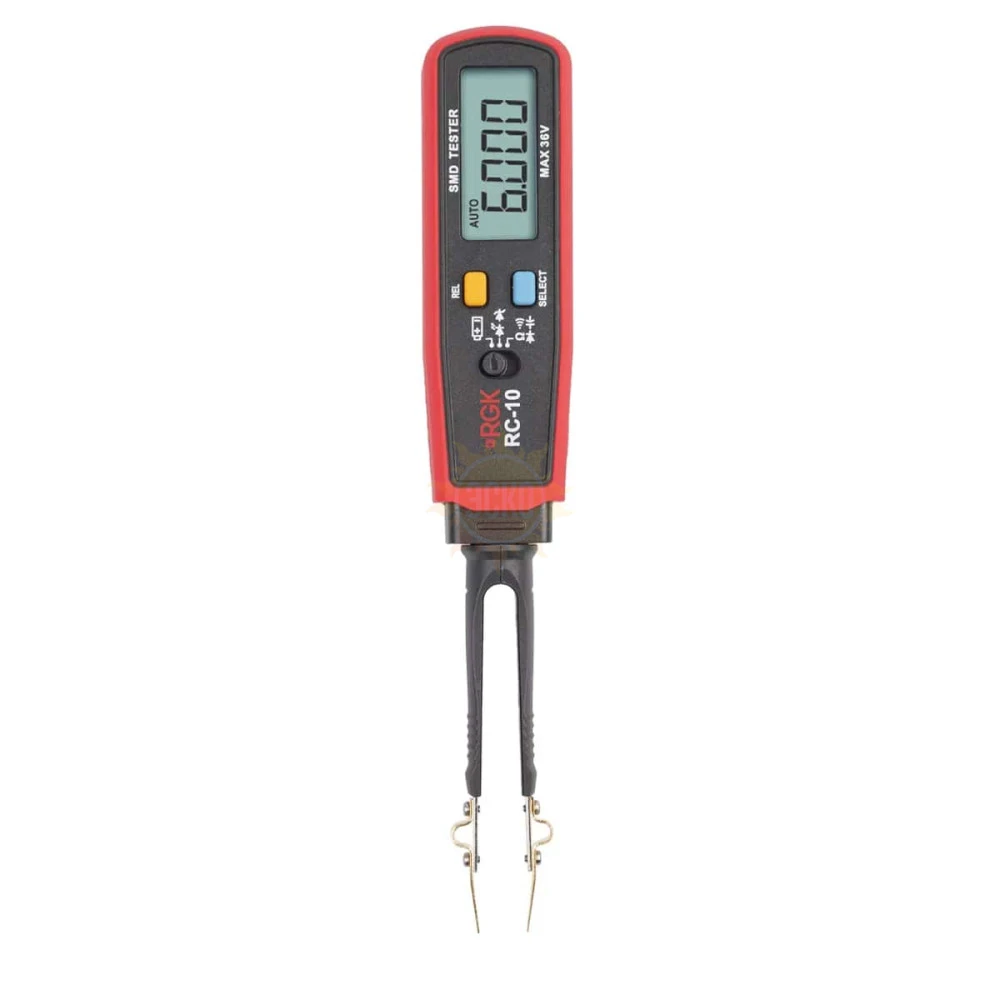

Описание Тестер RLC (SMD) компонентов RGK RC-10

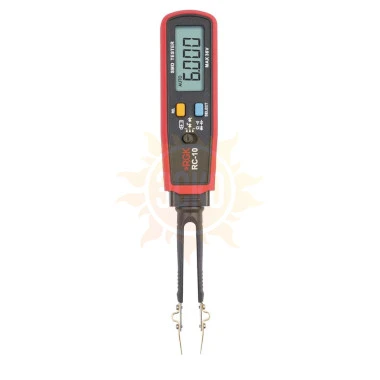

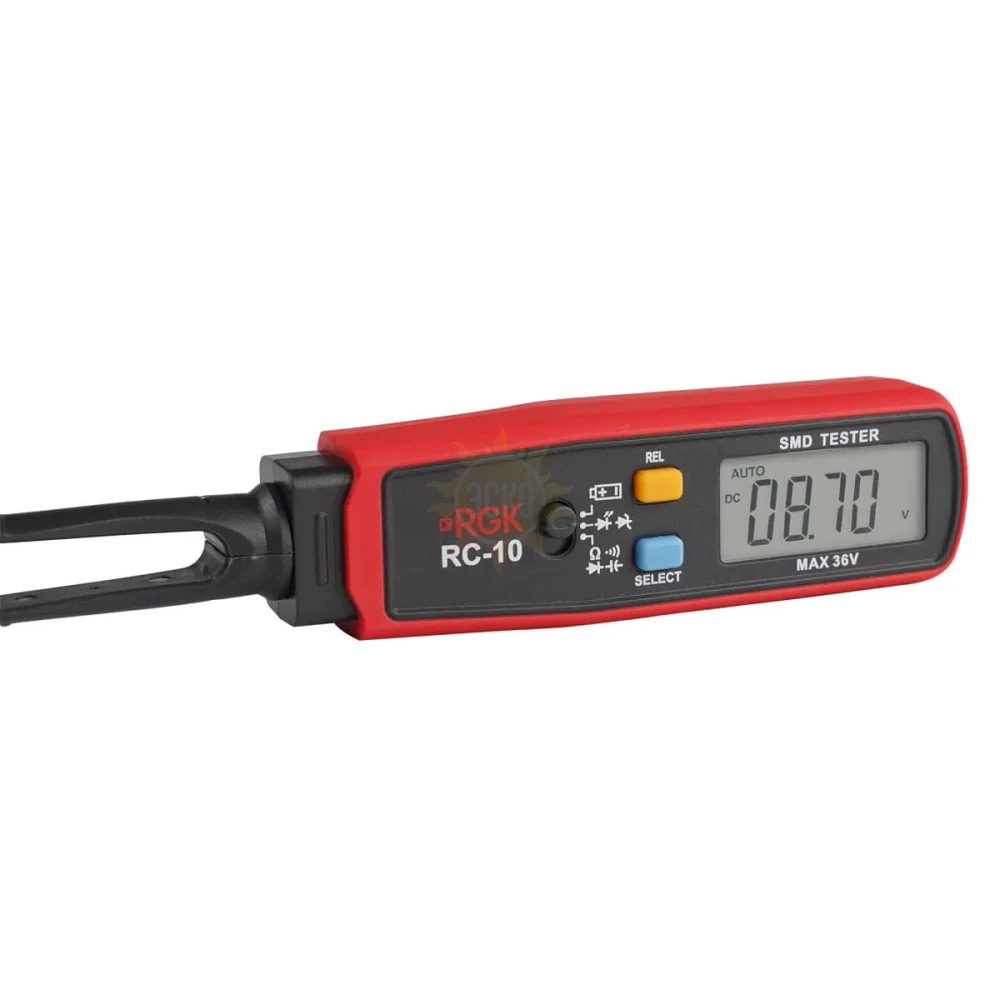

SMD тестер RGK RC-10 используется для проверки компонентов радиоэлектронной аппаратуры. Это компактный и надежный прибор будет полезен как в радиолюбительских проектах, так и в мастерской по ремонту электроники.
Отличия от 12-й модели
- Возможность тестирования разнотипных элементов питания.
- Более широкий диапазон определения сопротивления - до 60 МОм.
- Увеличенный до 100 мФ предел измерения емкости конденсаторов.
Два формата измерений
Замеры можно производить при помощи пинцетного зажима или посредством комплектных щупов, как при работе с мультиметром. Второй вариант будет удобнее в тех случаях, когда требуется протестировать компоненты в труднодоступных местах. Штекеры щупов вставляются в проушины наконечников.
Функционал тестера SMD компонентов RGK RC-10
- Измерение напряжения батареек.
- Тестирование диодов, конденсаторов, светодиодов, стабилитронов, полупроводников.
- Определение сопротивления резисторов.
- Проверка целостности цепей (прозвонка).
Поворотный механизм
Наконечники устройства можно развернуть на 180°, что позволяет быстро изменить полярность. Такая функция может пригодиться, например, при проверке диодов.
REL
Относительные измерения используются в тех случаях, когда нужно определить параметр небольшого номинала или исключить влияние помех на качество результатов измерителя SMD компонентов RGK RC-10. Также помогает оперативно сравнивать полученные показания с контрольными.
Дополнительные преимущества

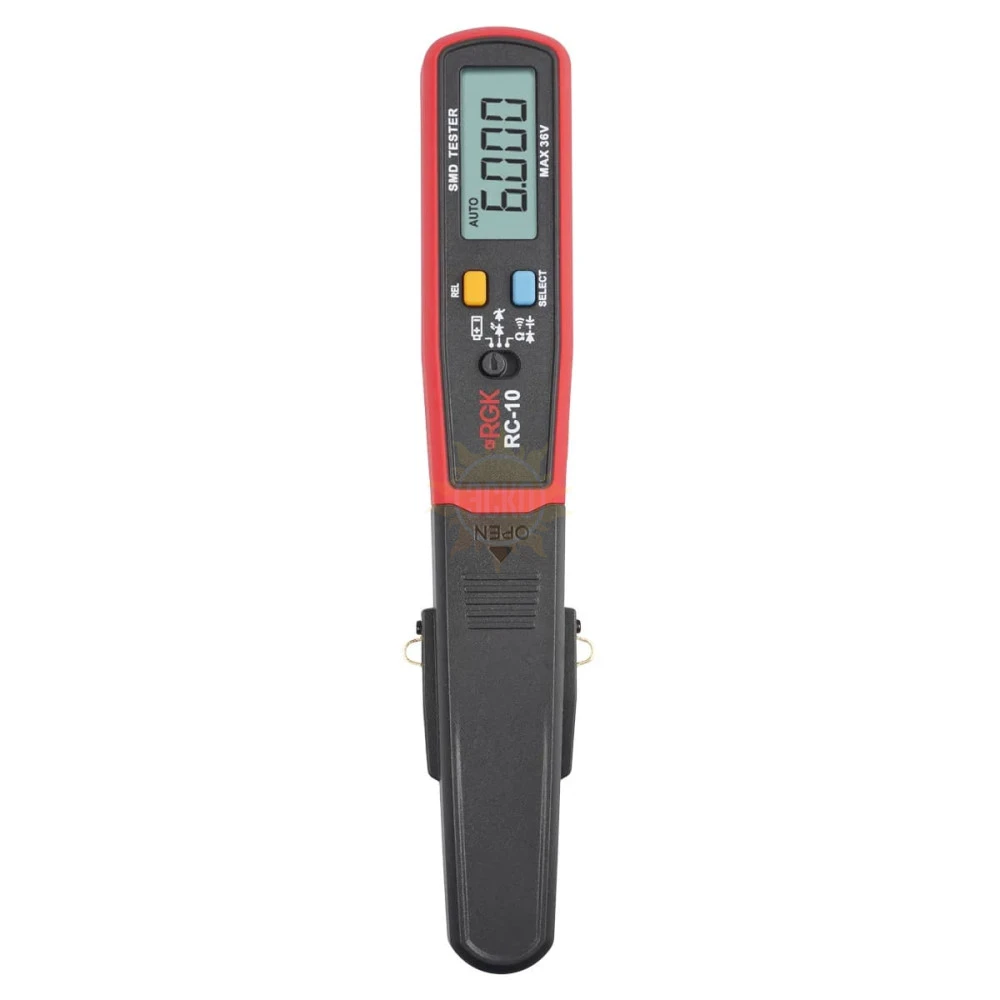

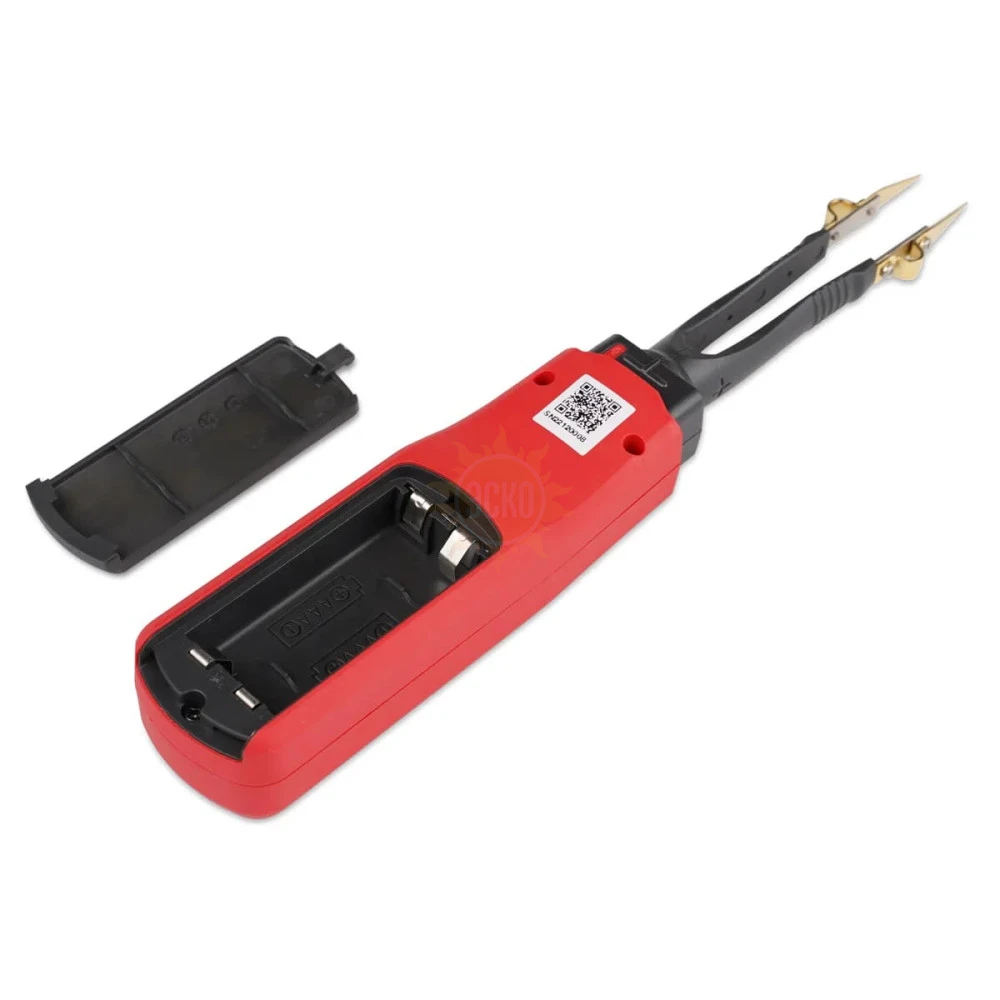

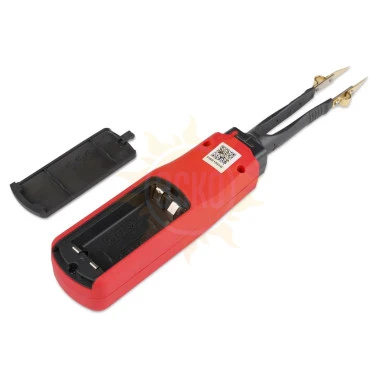

Прибор комплектуется кожухом для защиты пинцетного захвата, на котором закреплены запасные наконечники. Прорезиненное покрытие корпуса помогает удерживать устройство при длительной работе и снижает вероятность выскальзывания тестера из рук. Измеритель включается в момент установки батарей и выключается автоматически, через 15 минут бездействия.
Характеристики Тестер RLC (SMD) компонентов RGK RC-10
| RGK RC-10 | ||
|---|---|---|
| Измерение напряжение батареи | ||
| Пределы измерений | Ток нагрузки | Погрешность |
| 36 В | ⁓10 мА | ± (1,5% + 5 е.м.р.) |
| Измерение сопротивления | ||
| Диапазон измерения | Разрешение | Погрешность |
| 600 Ом | 0,1 Ом | ± (1% + 5 е.м.р.) |
| 6 кОм | 1 Ом | |
| 60 кОм | 10 Ом | |
| 600 кОм | 100 | |
| 6 МОм | 1 кОм | ± (1,5% + 10 е.м.р.) |
| 60 МОм | 10 кОм | ± (2,5% + 10 е.м.р.) |
| Измерение емкости | ||
| Диапазон измерения | Разрешение | Погрешность |
| 10 нФ | 1 пФ | ± (3% + 50 е.м.р.) |
| 100 нФ | 10 пФ | ± (2,5% + 10 е.м.р.) |
| 1000 нФ | 100 пФ | |
| 10 мкФ | 1 нФ | |
| 100 мкФ | 10 нФ | |
| 1000 мкФ | 100 нФ | ± (3,5% + 25 е.м.р.) |
| 10 мФ | 1 мкФ | ± (5% + 50 е.м.р.) |
| 100 мФ | 10 мкФ | не нормируется |
| Проверка целостности, проверка диода, светодиода | |
|---|---|
| Режим "Проверка диодов" | напряжение открытой цепи: 3.0В, ток: 2мА |
| Режим "Проверка проводимости" | порог срабатывания: 50 Ом |
| Режим "Проверка полупроводников или светодиодов" | напряжение: около 21В; ток: около 1 мА |
| Общие технические характеристики | |
| Разрядность шкалы дисплея | 6000 |
| Индикация перегрузки | "OL" |
| Индикатор низкого заряда батареи | Да |
| Питание | 1.5В (тип AAA), 2 шт. |
| Автоматическое выключение питания | через 15 минут |
| Рабочая температура и влажность | 0°С ... +40°С, <80 % |
| Температура и влажность хранения | -10°С ... +50°С, <70 % |
| Рабочая высота над уровнем моря | до 2000 м |
| Габаритные размеры | 204 x 33 x 25 мм |
| Масса | 80 г |

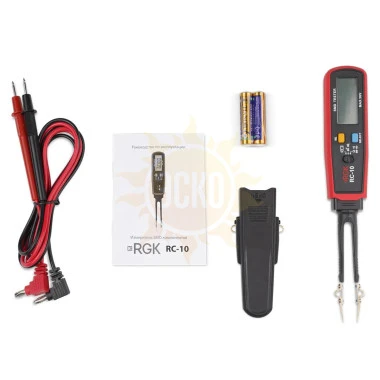

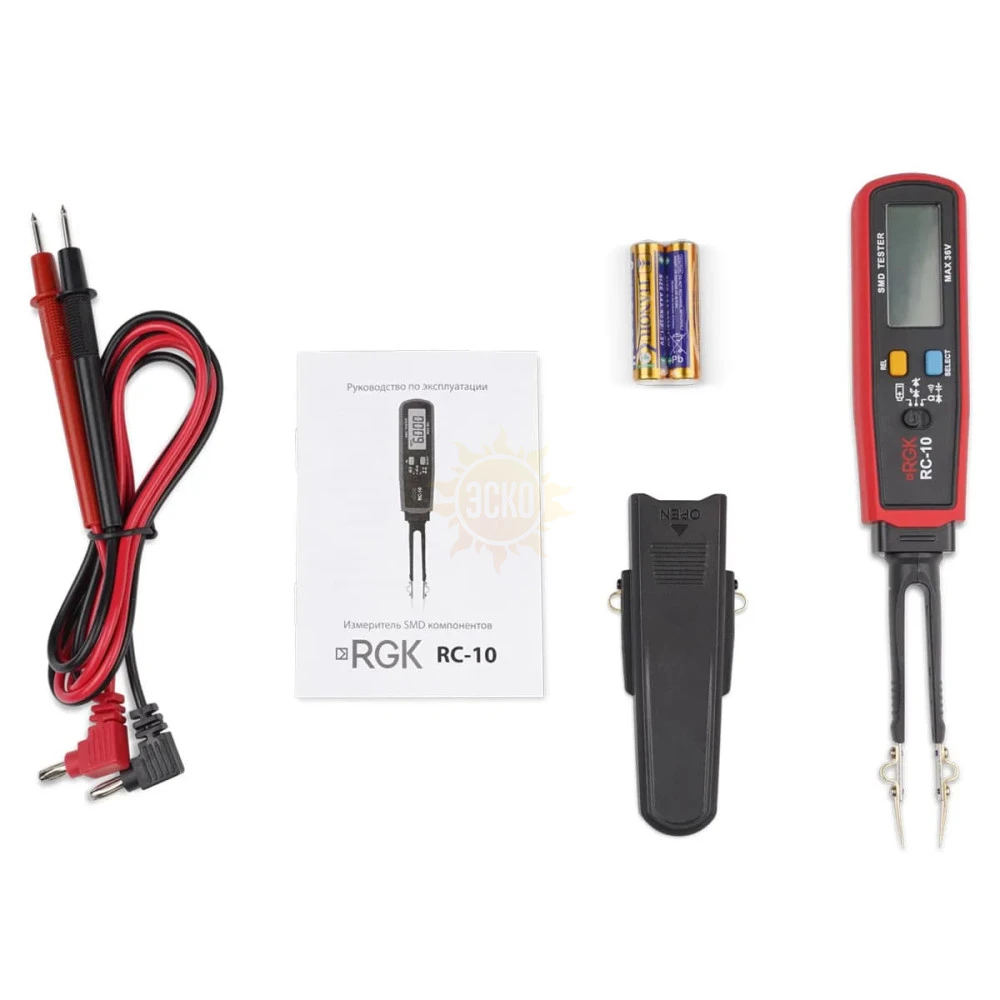

Комплектация Тестер RLC (SMD) компонентов RGK RC-10
| № | Наименование | Количество |
|---|---|---|
| 1 | Измеритель SMD компонентов RGK RC-10 | 1 |
| 2 | Тестовые провода (комплект) | 1 |
| 3 | Запасные наконечники | 2 |
| 4 | Батарея 1,5 В (AAA) | 2 |
| 5 | Руководство по эксплуатации | 1 |
- Расширенное описаниеPDF, 1.27 МБ

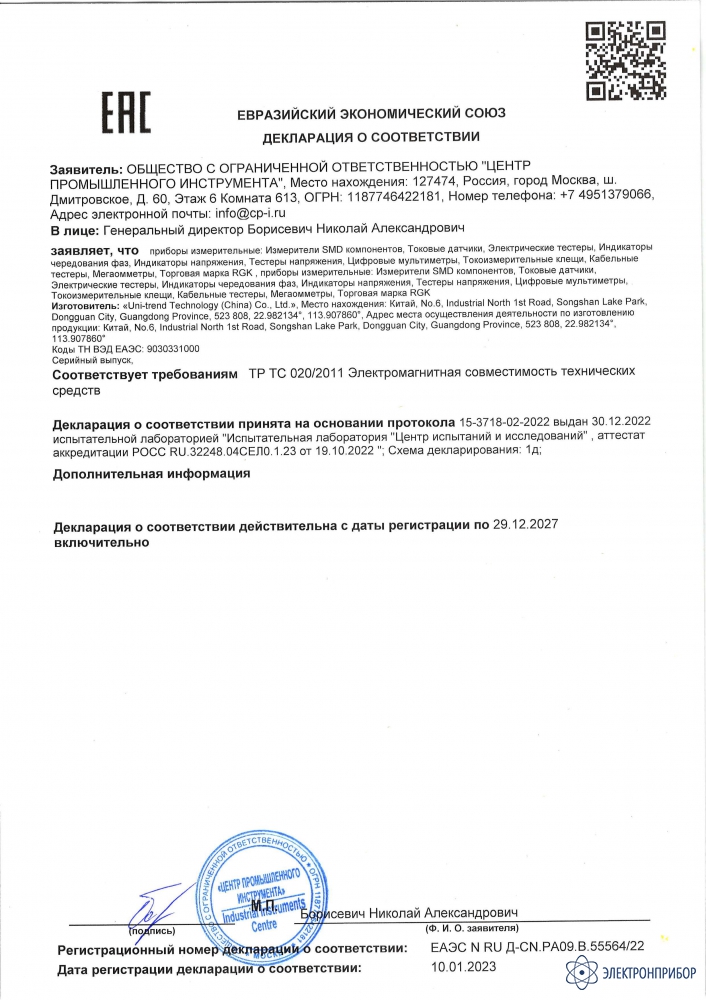

- Декларация о соответствииJPG, 386.28 КБ
